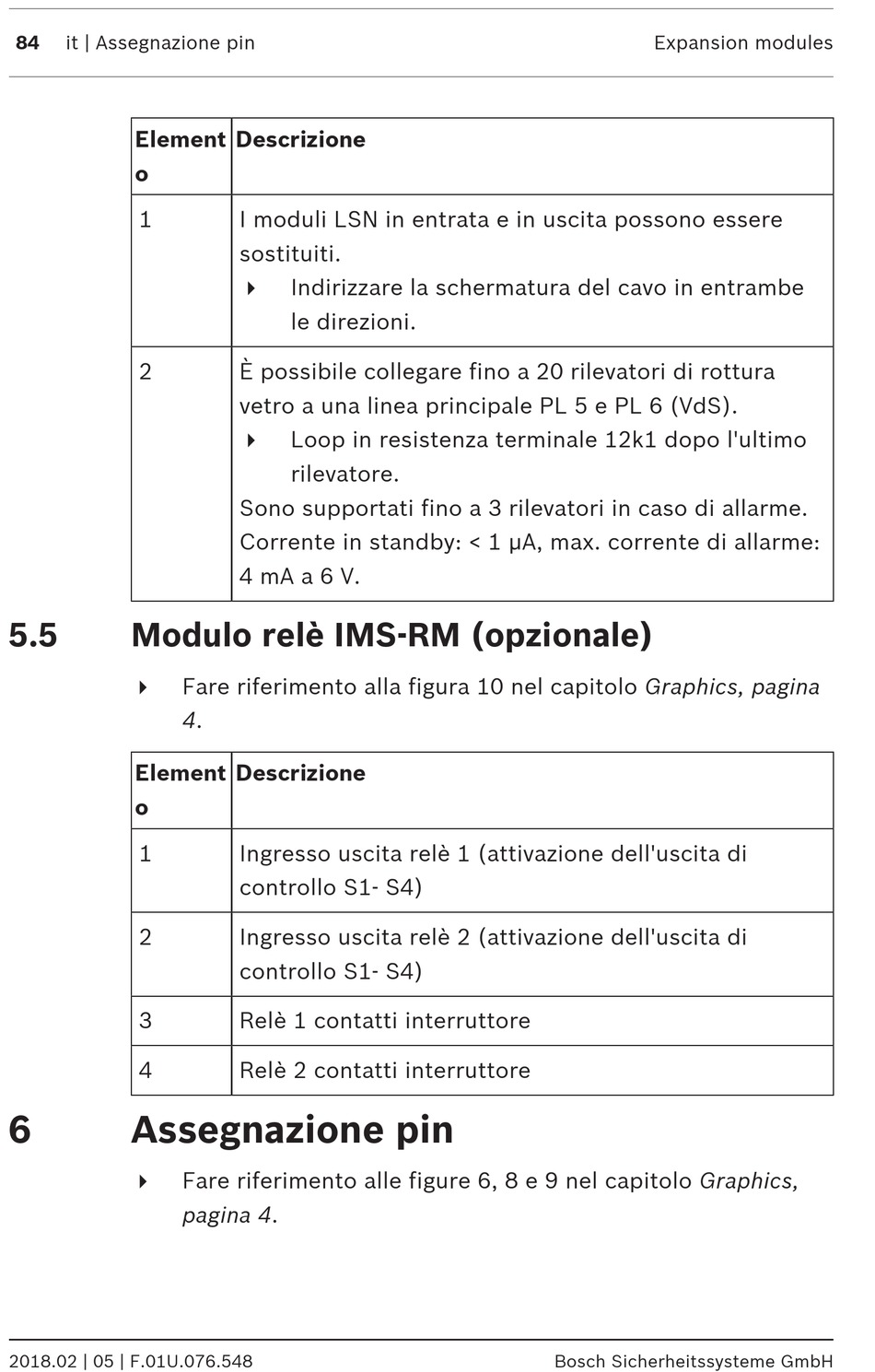

84
it | Assegnazione pin
Element
o
1
2
5.5
Modulo relè IMS-RM (opzionale)
4
Element
o
1
2
3
4
6

Assegnazione pin

4
2018.02 | 05 | F.01U.076.548
Descrizione
I moduli LSN in entrata e in uscita possono essere
sostituiti.
Indirizzare la schermatura del cavo in entrambe
4
le direzioni.
È possibile collegare fino a 20 rilevatori di rottura
vetro a una linea principale PL 5 e PL 6 (VdS).
Loop in resistenza terminale 12k1 dopo l'ultimo
4
rilevatore.
Sono supportati fino a 3 rilevatori in caso di allarme.
Corrente in standby: < 1 µA, max. corrente di allarme:
4 mA a 6 V.
Fare riferimento alla figura 10 nel capitolo Graphics, pagina
4.
Descrizione
Ingresso uscita relè 1 (attivazione dell'uscita di
controllo S1- S4)
Ingresso uscita relè 2 (attivazione dell'uscita di
controllo S1- S4)
Relè 1 contatti interruttore
Relè 2 contatti interruttore
Fare riferimento alle figure 6, 8 e 9 nel capitolo Graphics,
pagina 4.
Expansion modules
Bosch Sicherheitssysteme GmbH
