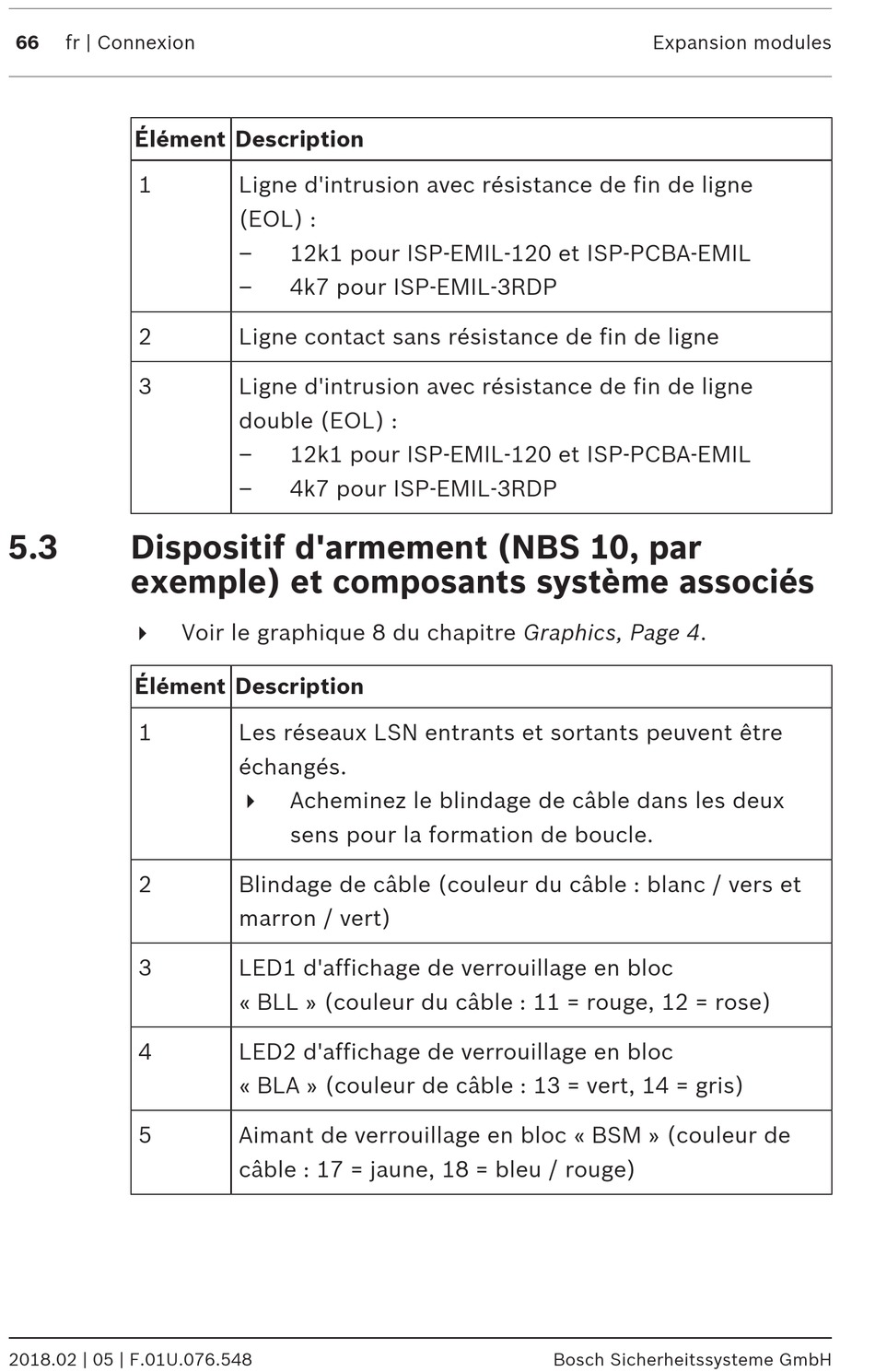

66 fr | Connexion
Élément Description
1
2
3
5.3 Dispositif d'armement (NBS 10, par
exemple) et composants système associés
4
Élément Description
1
2
3
4
5
2018.02 | 05 | F.01U.076.548
Ligne d'intrusion avec résistance de fin de ligne
(EOL) :
– 12k1 pour ISP-EMIL-120 et ISP-PCBA-EMIL
– 4k7 pour ISP-EMIL-3RDP
Ligne contact sans résistance de fin de ligne
Ligne d'intrusion avec résistance de fin de ligne
double (EOL) :
– 12k1 pour ISP-EMIL-120 et ISP-PCBA-EMIL
– 4k7 pour ISP-EMIL-3RDP
Voir le graphique 8 du chapitre Graphics, Page 4.
Les réseaux LSN entrants et sortants peuvent être
échangés.
Acheminez le blindage de câble dans les deux
4
sens pour la formation de boucle.
Blindage de câble (couleur du câble : blanc / vers et
marron / vert)
LED1 d'affichage de verrouillage en bloc
« BLL » (couleur du câble : 11 = rouge, 12 = rose)
LED2 d'affichage de verrouillage en bloc
« BLA » (couleur de câble : 13 = vert, 14 = gris)
Aimant de verrouillage en bloc « BSM » (couleur de
câble : 17 = jaune, 18 = bleu / rouge)
Expansion modules
Bosch Sicherheitssysteme GmbH
