Expansion modules
Uwaga!
Różne tryby pracy nie mogą być używane równolegle w
pętlach / liniach otwartych / rozgałęzieniach typu T.

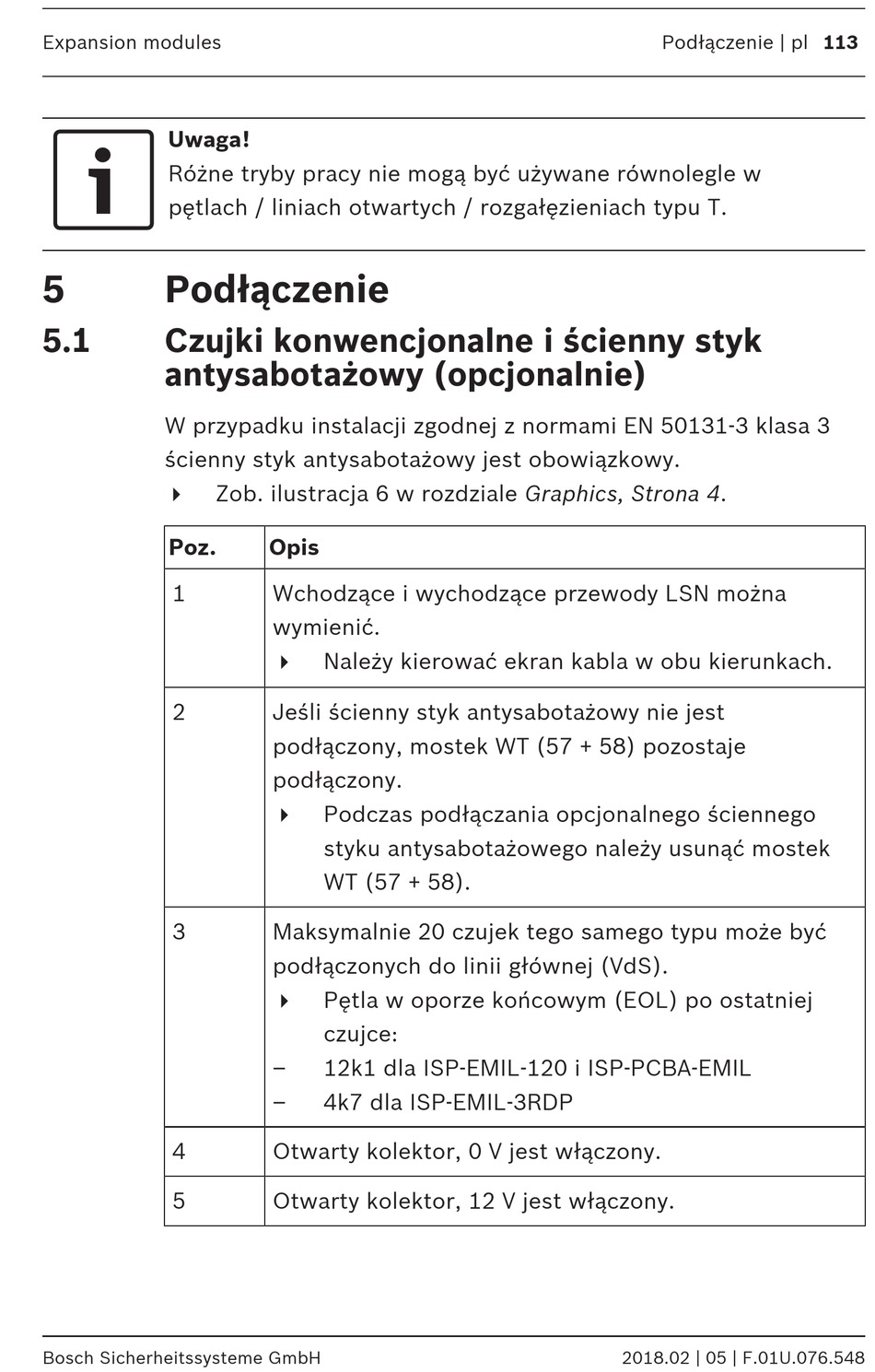

5 Podłączenie
5.1 Czujki konwencjonalne i ścienny styk
antysabotażowy (opcjonalnie)
W przypadku instalacji zgodnej z normami EN 50131-3 klasa 3
ścienny styk antysabotażowy jest obowiązkowy.
4
Poz.
1
2
3
4
5
Bosch Sicherheitssysteme GmbH
Zob. ilustracja 6 w rozdziale Graphics, Strona 4.
Opis
Wchodzące i wychodzące przewody LSN można
wymienić.
Należy kierować ekran kabla w obu kierunkach.
4
Jeśli ścienny styk antysabotażowy nie jest
podłączony, mostek WT (57 + 58) pozostaje
podłączony.
Podczas podłączania opcjonalnego ściennego
4
styku antysabotażowego należy usunąć mostek
WT (57 + 58).
Maksymalnie 20 czujek tego samego typu może być
podłączonych do linii głównej (VdS).
Pętla w oporze końcowym (EOL) po ostatniej
4
czujce:
– 12k1 dla ISP-EMIL-120 i ISP-PCBA-EMIL
– 4k7 dla ISP-EMIL-3RDP
Otwarty kolektor, 0 V jest włączony.
Otwarty kolektor, 12 V jest włączony.
Podłączenie | pl 113
2018.02 | 05 | F.01U.076.548
