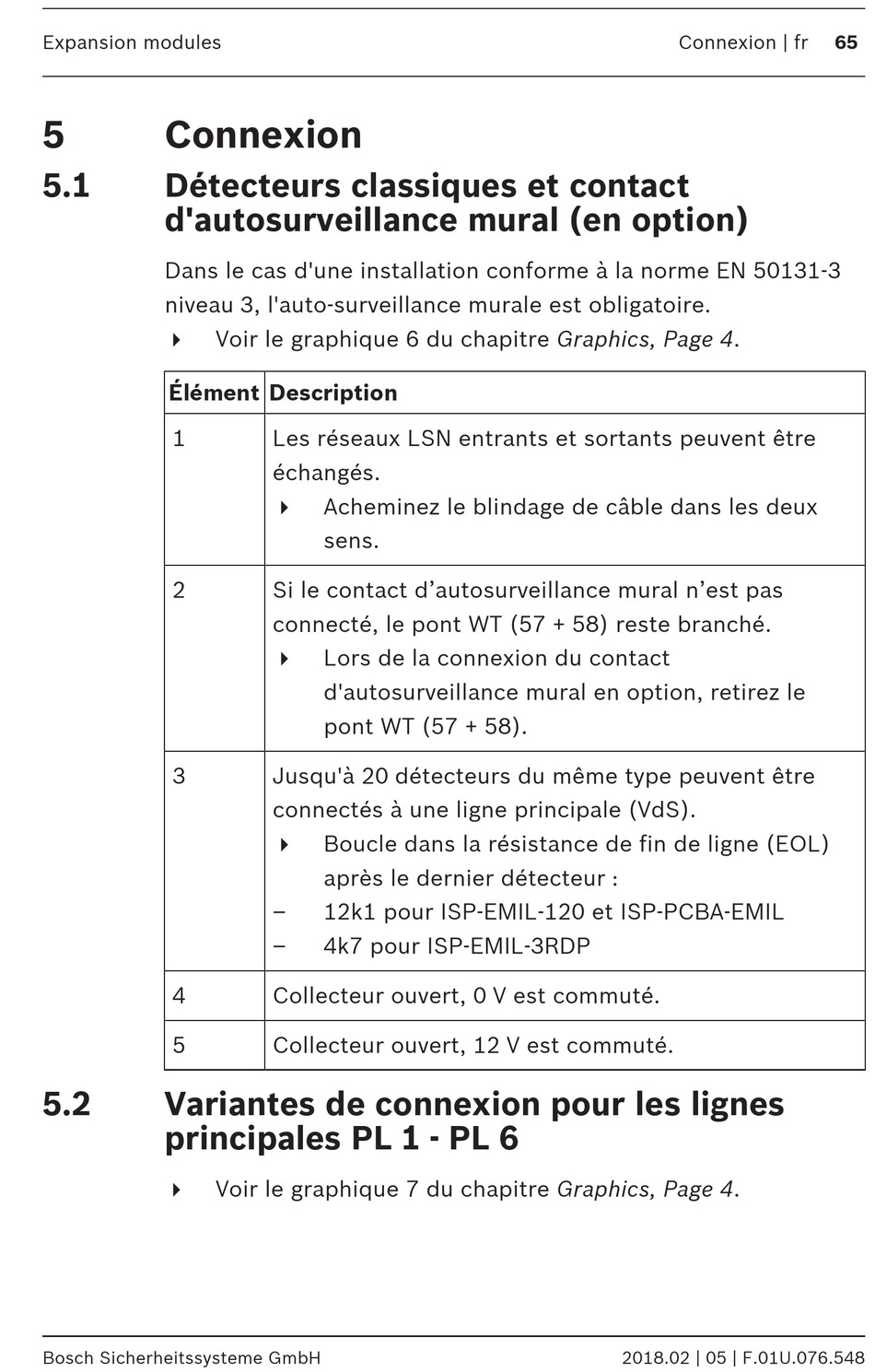

Connexion

5.1 Détecteurs classiques et contact
d'autosurveillance mural (en option)
Dans le cas d'une installation conforme à la norme EN 50131-3
niveau 3, l'auto-surveillance murale est obligatoire.
4
Élément Description
1
2
3
4
5
5.2 Variantes de connexion pour les lignes
principales PL 1 - PL 6
4
Bosch Sicherheitssysteme GmbH
Voir le graphique 6 du chapitre Graphics, Page 4.
Les réseaux LSN entrants et sortants peuvent être
échangés.
Acheminez le blindage de câble dans les deux
4
sens.
Si le contact d'autosurveillance mural n'est pas
connecté, le pont WT (57 + 58) reste branché.
Lors de la connexion du contact
4
d'autosurveillance mural en option, retirez le
pont WT (57 + 58).
Jusqu'à 20 détecteurs du même type peuvent être
connectés à une ligne principale (VdS).
Boucle dans la résistance de fin de ligne (EOL)
4
après le dernier détecteur :
– 12k1 pour ISP-EMIL-120 et ISP-PCBA-EMIL
– 4k7 pour ISP-EMIL-3RDP
Collecteur ouvert, 0 V est commuté.
Collecteur ouvert, 12 V est commuté.
Voir le graphique 7 du chapitre Graphics, Page 4.
