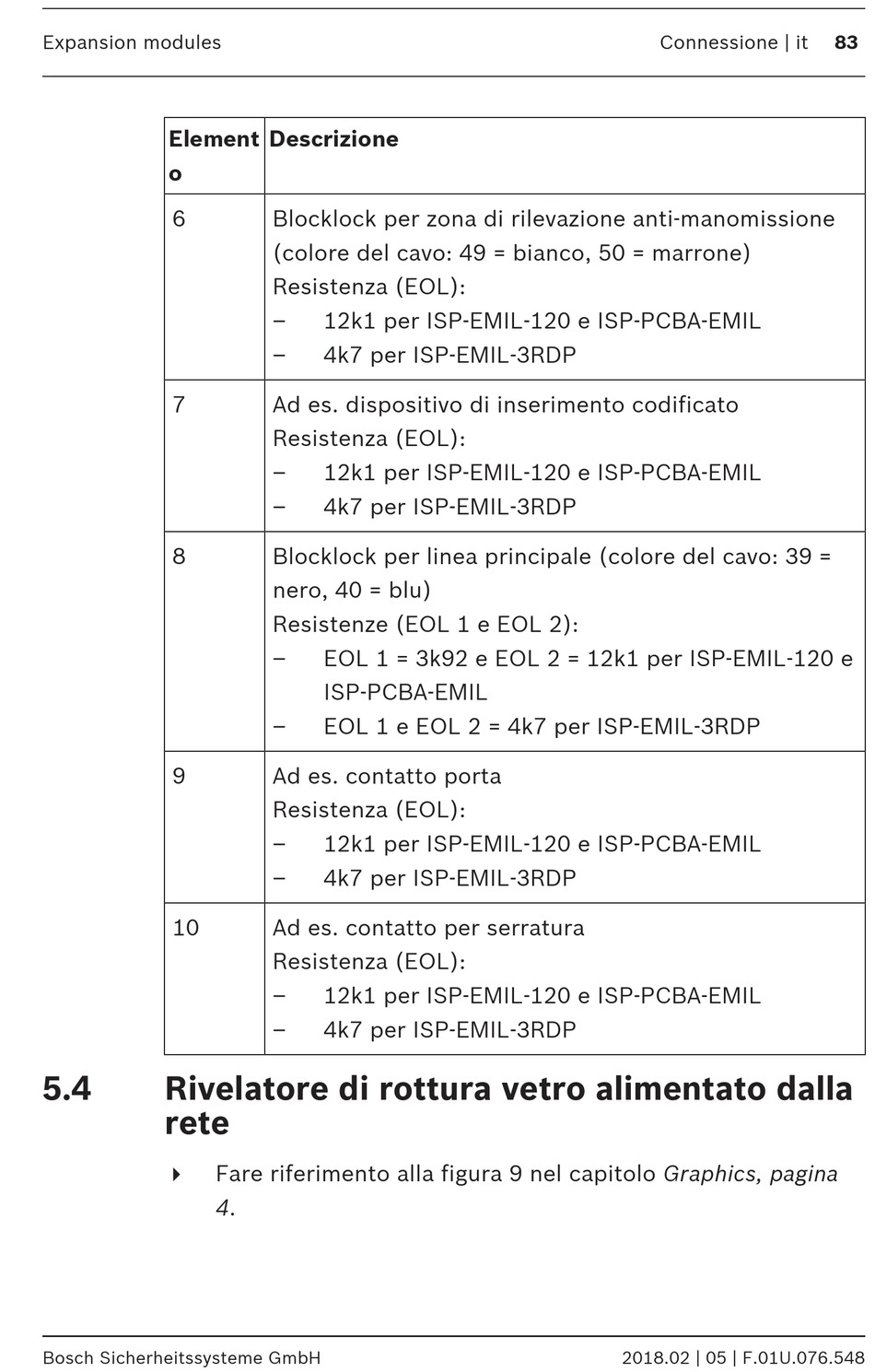

Expansion modules
Element
o
6
7
8
9
10
5.4 Rivelatore di rottura vetro alimentato dalla
rete
4
Bosch Sicherheitssysteme GmbH
Descrizione
Blocklock per zona di rilevazione anti-manomissione
(colore del cavo: 49 = bianco, 50 = marrone)
Resistenza (EOL):
– 12k1 per ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 per ISP-EMIL-3RDP
Ad es. dispositivo di inserimento codificato
Resistenza (EOL):
– 12k1 per ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 per ISP-EMIL-3RDP
Blocklock per linea principale (colore del cavo: 39 =
nero, 40 = blu)
Resistenze (EOL 1 e EOL 2):
– EOL 1 = 3k92 e EOL 2 = 12k1 per ISP-EMIL-120 e
ISP-PCBA-EMIL
– EOL 1 e EOL 2 = 4k7 per ISP-EMIL-3RDP
Ad es. contatto porta
Resistenza (EOL):
– 12k1 per ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 per ISP-EMIL-3RDP
Ad es. contatto per serratura
Resistenza (EOL):
– 12k1 per ISP-EMIL-120 e ISP-PCBA-EMIL
– 4k7 per ISP-EMIL-3RDP
Fare riferimento alla figura 9 nel capitolo Graphics, pagina
4.
