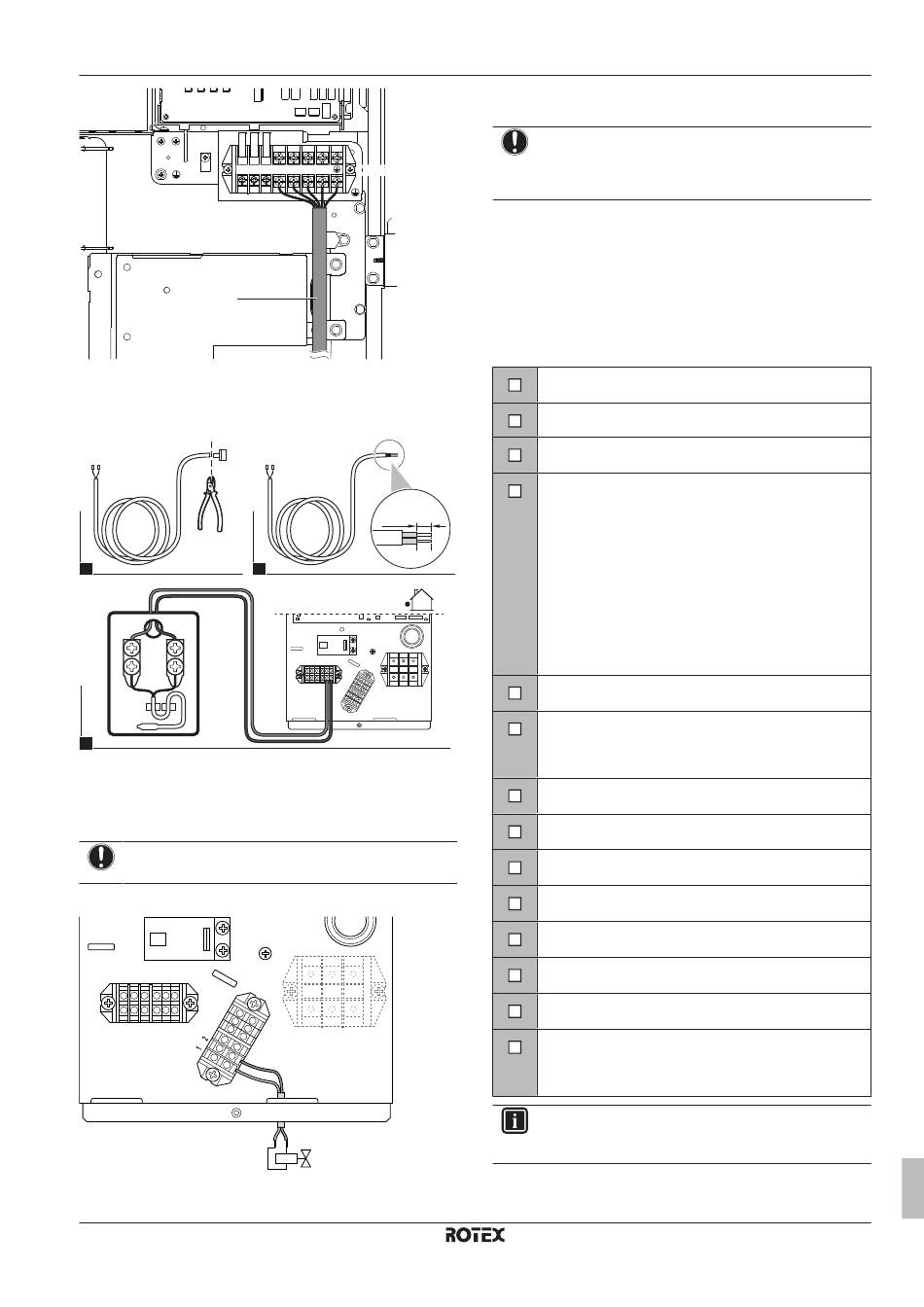

4.4.3 So schließen Sie den dezentralen
Außentemperaturfühler an
1
3
4.4.4 So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Schließen Sie nur NO-Ventile (Öffner) an.
NO
X5M
X3M
RBLQ011~016CAW1
ROTEX HPSU monobloc compact Außengerät
4P537991-1 – 2018.08
X1M
10 mm
2
5 6
X5M
M2S
5

Inbetriebnahme

HINWEIS
Betreiben Sie das Gerät NIEMALS ohne Thermistoren
und/oder Drucksensoren/-schalter. Die Missachtung dieses
Hinweises kann zu einem Brand des Verdichters führen.
5.1

Checkliste vor Inbetriebnahme

Überprüfen Sie erst die folgenden Punkte, nachdem die Einheit
installiert worden ist. Nachdem alle nachfolgend beschriebenen
Überprüfungen durchgeführt worden sind, MUSS die Einheit
geschlossen werden. NUR dann kann sie in Betrieb genommen
werden.
Abhängig vom Systemlayout sind möglicherweise nicht alle
Komponenten verfügbar.
Sie haben die vollständigen Installationsanweisungen wie
im Monteur-Referenzhandbuch aufgeführt, gelesen.
Das Außengerät ist ordnungsgemäß montiert.
Der HPSU Monobloc-Speicher
montiert.
Die folgende bauseitige Verkabelung wurde gemäß der
verfügbaren Dokumentation
Gesetzgebung ausgeführt:
▪ Zwischen lokaler Verteilertafel und Außengerät
▪ Zwischen der lokalen Verteilertafel und dem HPSU
Monobloc-Speicher
▪ Zwischen der lokalen Verteilertafel und der optionalen
Reserveheizung im HPSU Monobloc-Speicher (wenn
zutreffend)
▪ Zwischen dem Außengerät und dem HPSU Monobloc-
Speicher
Das System ist ordnungsgemäß geerdet und die
Erdungsklemmen sind festgezogen.
Größe und Ausführung der Sicherungen oder der vor Ort
installierten Schutzvorrichtungen
Angaben in diesem Dokument und sind NICHT bei der
Prüfung ausgelassen worden.
Die Versorgungsspannung stimmt mit der auf dem
Typenschild des Geräts angegebenen Spannung überein.
Es gibt KEINE losen Anschlüsse oder beschädigte
elektrische Komponenten im Schaltkasten.
Es gibt KEINE beschädigten Komponenten oder
zusammengedrückte Rohrleitungen im Außengerät.
Es ist die richtige Rohrgröße installiert und die Rohre sind
ordnungsgemäß isoliert.
Es gibt KEINE Wasser-Leckagen im Innern des
Außengeräts.
Die Absperrventile sind ordnungsgemäß installiert und
vollständig geöffnet.
Aus dem Druckentlastungsventil
geöffneten Zustand Wasser.
Die minimale Wassermenge ist unter allen Bedingungen
gewährleistet. Siehe
Wasservolumen" unter
Wasserleitungen" auf Seite 5.
INFORMATION
Weitere Anweisungen zur Inbetriebnahme finden Sie in der
Installationsanleitung des HPSU Monobloc-Speichers.
5 Inbetriebnahme
ist ordnungsgemäß
und der gültigen
entsprechen den
entweicht im
"So überprüfen Sie das
"3.2 Vorbereiten der
Installationsanleitung
