2 Über das System
Abhängig vom Systemlayout kann das System:
▪ einen Raum erwärmen
▪ einen Raum abkühlen (wenn eine Wärmepumpe zum Heizen/
Kühlen installiert ist)
▪ Brauchwasser erzeugen (wenn ein Brauchwasserspeicher
installiert ist)

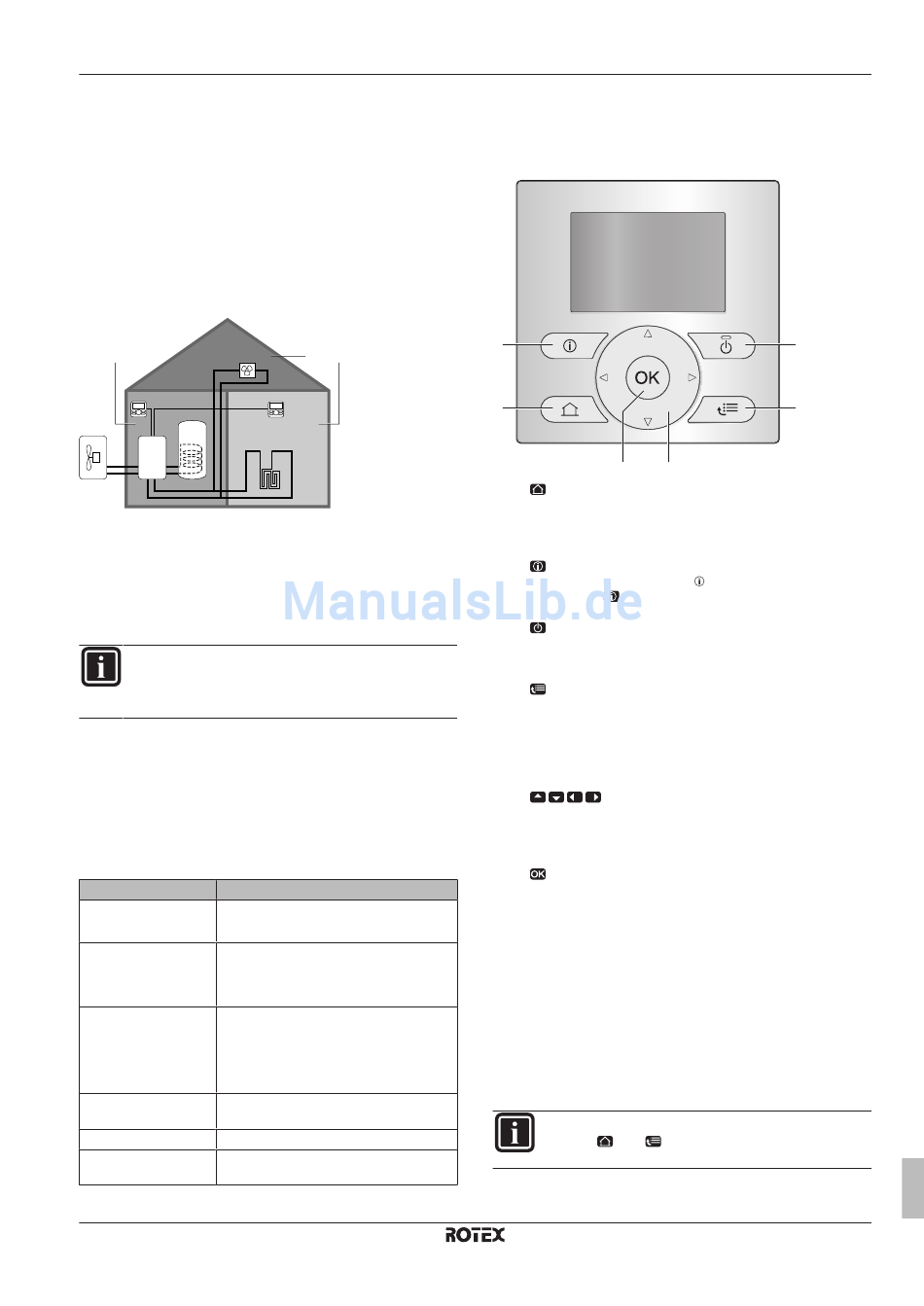

2.1 Komponenten in einem typischen
Systemlayout
g
C
d
c
a b
A Hauptzone. Beispiel: Wohnzimmer.
B Zusätzliche Zone. Beispiel: Schlafzimmer.
C Nutzfläche. Beispiel: Garage.
a Wärmepumpe des Außengeräts
b Wärmepumpe des Innengeräts
c Brauchwasserspeicher (BW­Speicher)
d Bedieneinheit am Innengerät
e Bedieneinheit im Wohnzimmer, verwendet als Raumthermostat
f Unterbodenheizung
g Wärmepumpen­Konvektoren oder Ventilator­Konvektoren
INFORMATION
Innengerät und Brauchwasserspeicher (falls installiert)
können abhängig vom Innengerätetyp getrennt oder
integriert werden.
3

Betrieb

3.1 Übersicht: Betrieb
Sie können das System über die Bedieneinheit bedienen. In diesem
Abschnitt ist die Verwendung der Bedieneinheit beschrieben:
Abschnitt
Auf einen Blick ▪ Schaltflächen
▪ Statussymbole
Regelung der So regeln Sie die Raumheizung/­kühlung:
Raumheizung/­kühlung
▪ Einstellung des Betriebsmodus
▪ Regelung der Temperatur
Brauchwasserregelung So regeln Sie das Brauchwasser:
▪ Warmhaltebetrieb
▪ Programmbetrieb
▪ Programmbetrieb + Warmhaltebetrieb
Programme So wählen Sie Programme aus bzw.
programmieren sie
Menüstruktur Übersicht über die Menüstruktur
Tabelle der Übersicht über die Monteureinstellungen
Monteureinstellungen
RHBH/X04~16CB
ROTEX HPSU Niedertemperatur­Bi­bloc
4P384967­1 – 2015.01
B A
e
f
Beschreibung
3.2 Die Benutzerschnittstelle auf einen
Blick
3.2.1 Schaltflächen
b
a
f e
a STARTSEITEN
▪ Schaltet zwischen Startseiten um (wenn eine Startseite
angezeigt wird).
▪ Ruft die Standard­Startseite auf (wenn die Menüstruktur
angezeigt wird).
b FEHLERINFORMATION
Wenn ein Fehler auftritt, wird auf der Startseite angezeigt.
Drücken Sie , um weitere Informationen über den Fehler
anzuzeigen.
c
EIN/AUS
Schaltet eine der
Vorlauftemperatur, Brauchwasserspeichertemperatur) EIN
bzw. AUS.
d
MENÜSTRUKTUR/ZURÜCK
▪ Öffnet die Menüstruktur (wenn eine Startseite angezeigt
wird).
▪ Wechselt zur nächst höheren Ebene (beim Navigieren
durch die Menüstruktur).
▪ Geht 1 Stufe zurück
Programmierung eines Programms in der Menüstruktur).
e
DURCHSUCHEN/ÄNDERN VON EINSTELLUNGEN
▪ Steuert den Cursor im Display.
▪ Navigiert durch die Menüstruktur.
▪ Ändert Einstellungen.
▪ Wählt einen Modus aus.
f OK
▪ Bestätigt eine Auswahl.
▪ Ruft ein Untermenü in der Menüstruktur auf.
▪ Wechselt zwischen der Anzeige der aktuellen Werte und
der Soll­Werte oder zwischen der Anzeige der aktuellen
Werte und der Versatzwerte (falls zutreffend) auf den
Startseiten.
▪ Geht bei der Programmierung eines Programms in der
Menüstruktur zum nächsten Schritt.
▪ Ermöglicht Ihnen, durch Drücken und gedrückt Halten für
mehr als 5 Sekunden die Aktivierung bzw. Deaktivierung
der Kindersicherung auf einer Startseite.
▪ Ermöglicht Ihnen, durch Drücken und gedrückt Halten für
mehr als 5 Sekunden die Aktivierung bzw. Deaktivierung
einer Funktionssperre im Hauptmenü der Menüstruktur.
INFORMATION
Wenn Sie oder drücken, während Sie Einstellungen
ändern, werden die Änderungen NICHT übernommen.
2 Über das System
c
d
Steuerungen (Raumtemperatur,
(beispielsweise bei
Betriebsanleitung
