4
1
• Installieren Sie das Innengerät in waagerechter Lage
Wenn das Gerät geneigt ist und die Seite der Ablaufleitungen höher liegt, kann dies zur Fehlfunktion
eines Schwimmerschalters führen und Wasseraustritt verursachen.
Installieren Sie jedoch für die 2-Wege-Luftabgabe das Gerät um 1° nach unten zur Ablaufleitung
geneigt.
• Bringen Sie die Muttern an der oberen und unteren Seite des Aufhängers an
Wenn keine obere Mutter installiert ist und die untere Mutter zu stark angezogen wird, kommt es zu Ver-
formungen von Aufhängungsplatte und oberer Platte und zu anormalen Betriebsgeräuschen.
• Setzen Sie keine anderen als die angegebenen Materialien in den Zwischenraum zwischen dem Auf-
hänger und der Unterlegscheibe für den Aufhänger (3) ein.
Wenn die Unterlegscheiben nicht ordnungsgemäß angebracht sind, können die Aufhängebolzen aus
dem Aufhänger austreten.
WARNUNG
Das Innengerät muss sicher an einer Stelle montiert werden, die seinem Gewicht standhalten
kann.
Wenn die Stärke nicht ausreicht, kann das Gerät herunterfallen und Verletzungen verursachen.
6. KÄLTEMITTELLEITUNGSARBEITEN
• Informationen der Kältemittelleitung des Außenaggregats entnehmen Sie bitte der am Außenaggregat
angebrachten Installationsanleitung.
• Führen Sie die Isolierung der Leitungen für Gas und Flüssigkältemittel auf sichere Weise durch. Wenn
keine Isolierung vorhanden ist, kann es zu Wasserschäden kommen. Verwenden Sie für die Gasleitungen
Isoliermaterial, das bei Temperaturen bis mindestens 120 °C hitzebeständig ist.
Für die Verwendung bei hoher Luftfeuchtigkeit muss das Isoliermaterial für die Kältemittelleitungen ver-
stärkt werden. Wenn es nicht verstärkt wird, kann die Oberfläche des Isoliermaterials schwitzen.
• Vor den Installationsarbeiten sicherstellen, dass als Kältemittel R410A verwendet wird. (Wenn das Kälte-
mittel nicht R410A ist, kann kein normaler Betrieb erwartet werden.)
ACHTUNG
Dieses Klimagerät ist ein spezielles Modell für das neue Kältemittel R410A. Achten Sie darauf, die unten
genannten Anforderungen zu erfüllen und führen Sie dann die Installationsarbeiten durch.
• Verwenden Sie spezielle Rohrschneider und die Bördelwerkzeuge für R410A.
• Beschichten Sie beim Herstellen einer Bördelverbindung nur die Innenfläche der Bördelung mit Etheröl
oder Esteröl.
• Verwenden Sie nur die Bördelmuttern, die an der Klimaanlage vorhanden sind. Wenn andere Überwurf-
muttern verwendet werden, kann es zum Austritt des Kältemittels kommen.
• Um ein Eindringen von Schmutz oder Feuchtigkeit in die Rohrleitungen zu verhindern, sollten Sie die
Rohrleitungen z. B. abklemmen oder abkleben.
Lassen Sie keine anderen Substanzen als das vorgeschriebene Kältemittel, z. B. keine Luft, in den Kälte-
mittelkreislauf gelangen.
Wenn während der Arbeit Kältemittel austritt, lüften Sie den Raum gut.
14

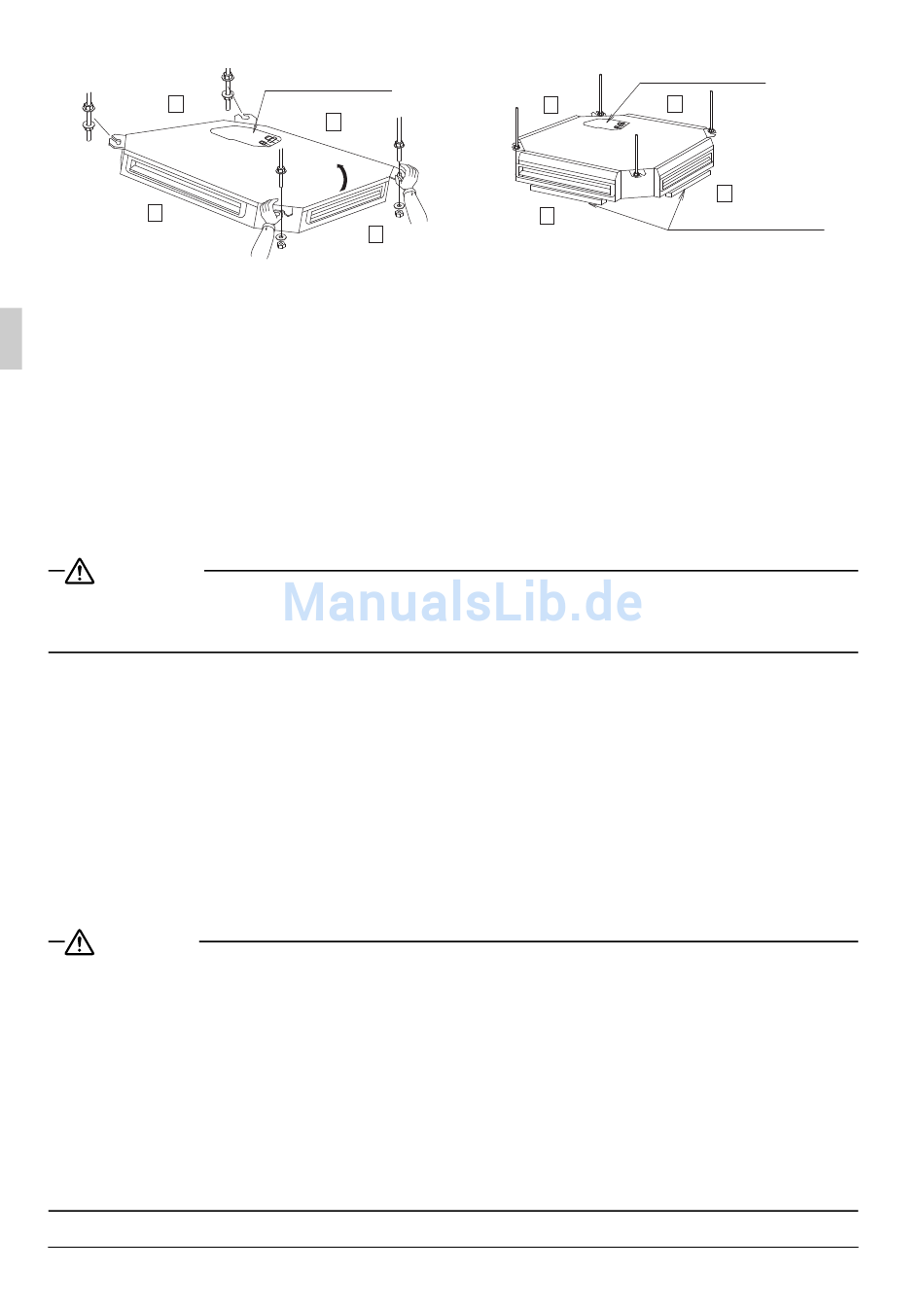

Rohrleitungsteil
3
2
Abb. 17
4
1
Waagerechte Lage muss sichergestellt sein
Abb. 18
Rohrleitungsteil
3
2
Waagrechte Ebene
Deutsch
