Die Kältemittelleitungen können aus 3 Richtungen verbunden werden.
• Im Falle von aufwärtsführenden Leitungen entfernen Sie die Abdeckung für die Durchführung der Rohr-
leitung. Stellen Sie Löcher für die Durchführung der Rohrleitung her, indem Sie die Abdeckung mit einem
Schneidgerät wie z. B. einer Schere einschneiden.
Führen Sie die Rohrleitungen durch die Abdeckung und bringen Sie anschließend die Abdeckung am
Innengerät an. (Siehe Abb. 19)
• Das Außengerät ist vorab mit Kältemittel befüllt.
• Verwenden Sie die Bördelmutter, die an der Klimaanlage vorhanden ist.
• Beschichten Sie beim Herstellen einer Bördelverbindung nur die Innenfläche der Bördelung mit Etheröl
oder Esteröl. (Siehe Abb. 20)
Drehen Sie dann die Überwurfmutter 3 bis 4 mal mit der Hand und schrauben Sie die Mutter hinein.
ACHTUNG
Lassen Sie kein Öl an den Befestigungsschrauben von Harzteilen wie der Befestigungsplatte der
Rohrleitung anhaften.
Falls Öl an diesen Teilen verbleibt, kann dies die Stärke der Schraubverbindung vermindern.
• Verwenden Sie beim Anschließen der Rohrleitungen an das Klimagerät einen Schraubenschlüssel und
einen Drehmomentschlüssel wie in Abb. 21 dargestellt.
Zu den Abmessungen des gebördelten Teils und zum Anzugsmoment siehe Tabelle 1.
Deutsch
Elektrische Leitungen
Abflus

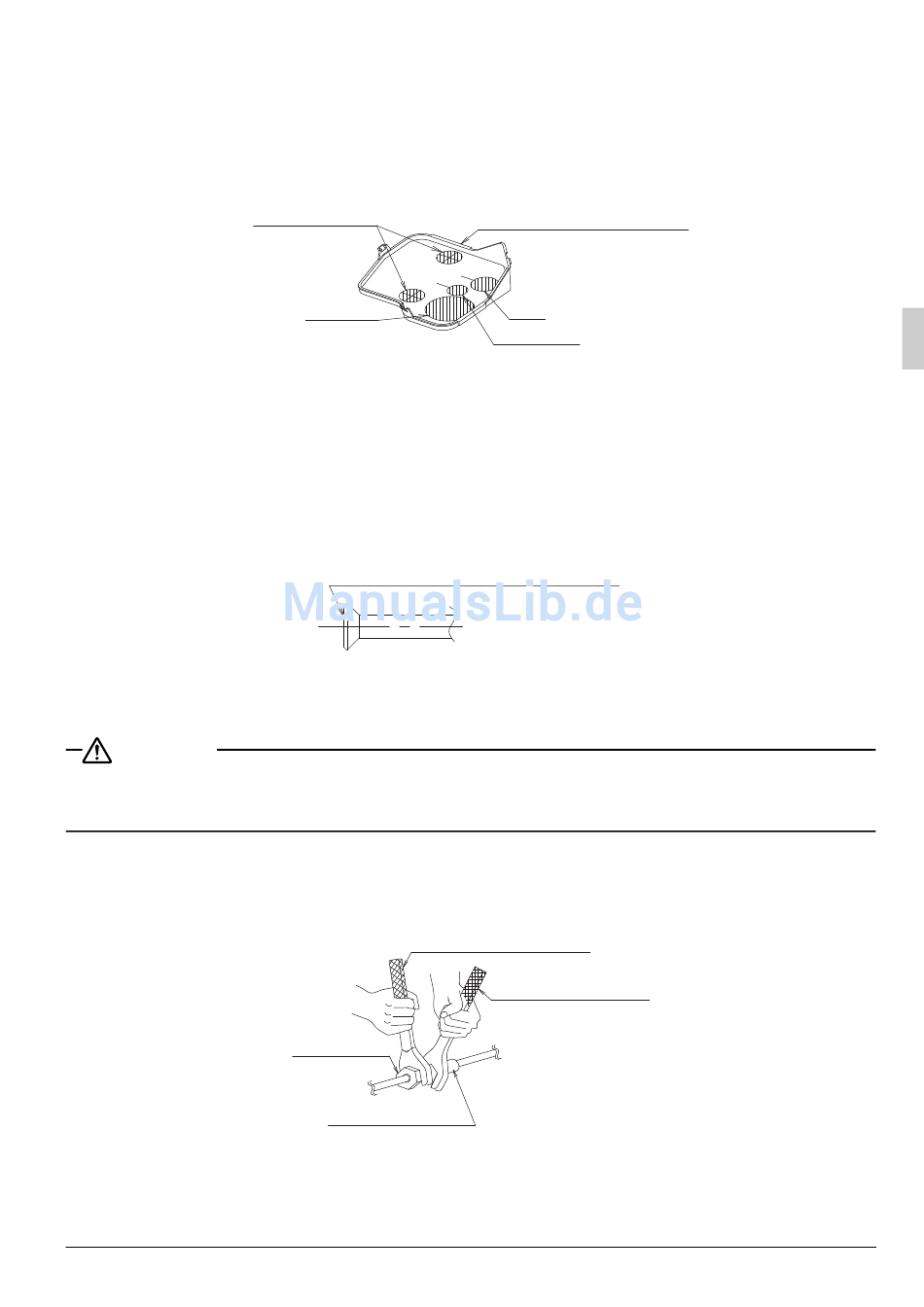

Abb. 19
Die Innenfläche der Bördelung nur mit
Etheröl oder Esteröl bestreichen.
Abb. 20
Drehmomentschlüssel
Bördelmutter
Verbindungsstück
Leitungsdurchgangsblende
Gas
Flüssigkeit
Schraubenschlüssel
Abb. 21
15
