• Isolieren Sie nach der Dichtheitsprüfung die Anschlüsse von Gas- und Flüssigkeitsrohrleitung mit dem
beigefügten Isoliermaterial für Verbindungsstücke (6) und (7), damit die Rohrleitungen nicht freiliegen.
(Siehe Abb. 22)
Ziehen Sie dann die beiden Enden des Isoliermaterials mit Hilfe der Schelle (4) fest.
Flüssigkeitsrohrleitung
• Wickeln Sie Dichtungsmaterial (klein) (9) um das Verbindungs-Isoliermaterial (6) (7).
• Stellen Sie sicher, dass die Naht des Isoliermaterials (6) und (7) oben liegt.
• Isolieren Sie bei der Ausführung von aufwärtsführenden und nach rechts gerichteten Rohrleitungen den
Anschluss der Gasseite mit dem beiliegenden L-förmigen Rohrstück. (Siehe Abb. 23)
Biegen Sie außerdem die Rohrleitung der Flüssigkeitsseite mithilfe eines Rohrbiegegeräts mit einem
Radius von 40 mm oder weniger.
Wenn das beiliegende L-förmige Rohrstück nicht verwendet wird oder das Rohr mit einem Rohrbiege-
gerät gebogen wird, dessen Radius mehr als 40 mm beträgt, kann es zu Überlagerungen mit anderen
Leitungen oder mit dem Ablaufschlauch kommen.
Deutsch

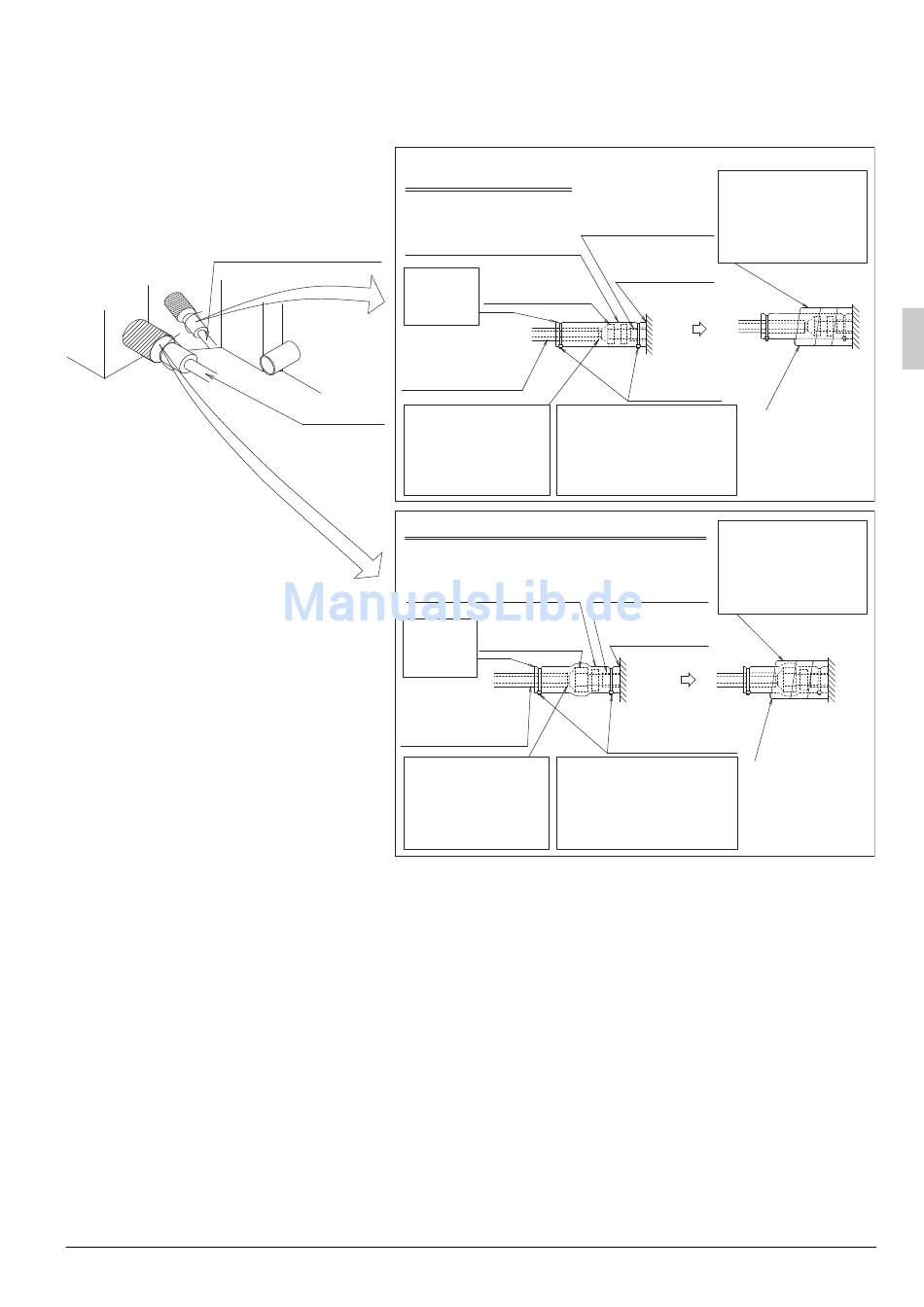

Isolierverfahren für die
Flüssigkeitsseite der Rohrleitung
Verbindungsisoliermaterial
(7) (Zubehör)
Bringen Sie
die Naht
nach oben
Rohrleitungsisoliermaterial
(vor Ort bereitzustellen)
Gasleitung
Vermeiden Sie
freiliegende
Rohrleitungen,
um Schwitzen zu
verhindern
Isolierverfahren für die Gasseite der Rohrleitung
Verbindungsisoliermaterial
(6) (Zubehör)
Bringen Sie
die Naht
nach oben
Rohrleitungsisoliermaterial
(vor Ort bereitzustellen)
Vermeiden Sie
freiliegende
Rohrleitungen,
um Schwitzen zu
verhindern
22
Abb.
Rohrleitungsisoliermaterial
(Geräteseite)
Lassen Sie keinen
Zwischenraum
Bördelmutterverbindung
Schelle (4)
(Zubehör)
Ziehen Sie den Bereich fest, in
dem Rohrleitungsisoliermaterial
und Verbindungsisoliermaterial
(7) überlappen.
Rohrleitungsisoliermaterial
(Geräteseite)
Lassen Sie keinen
Zwischenraum
Bördelmutterverbindung
Schelle (4)
(Zubehör)
Ziehen Sie den Bereich fest, in
dem Rohrleitungsisoliermaterial
und Verbindungsisoliermaterial
(6) überlappen.
Von der Wurzel der
Einheit bis zum Teil der
Bördelmutterverbindung
mit Dichtungsmaterial
umwickeln.
Dichtmaterial
(klein) (9)
(Zubehör)
Von der Wurzel der
Einheit bis zum Teil der
Bördelmutterverbindung
mit Dichtungsmaterial
umwickeln.
Dichtmaterial
(klein) (9)
(Zubehör)
17
