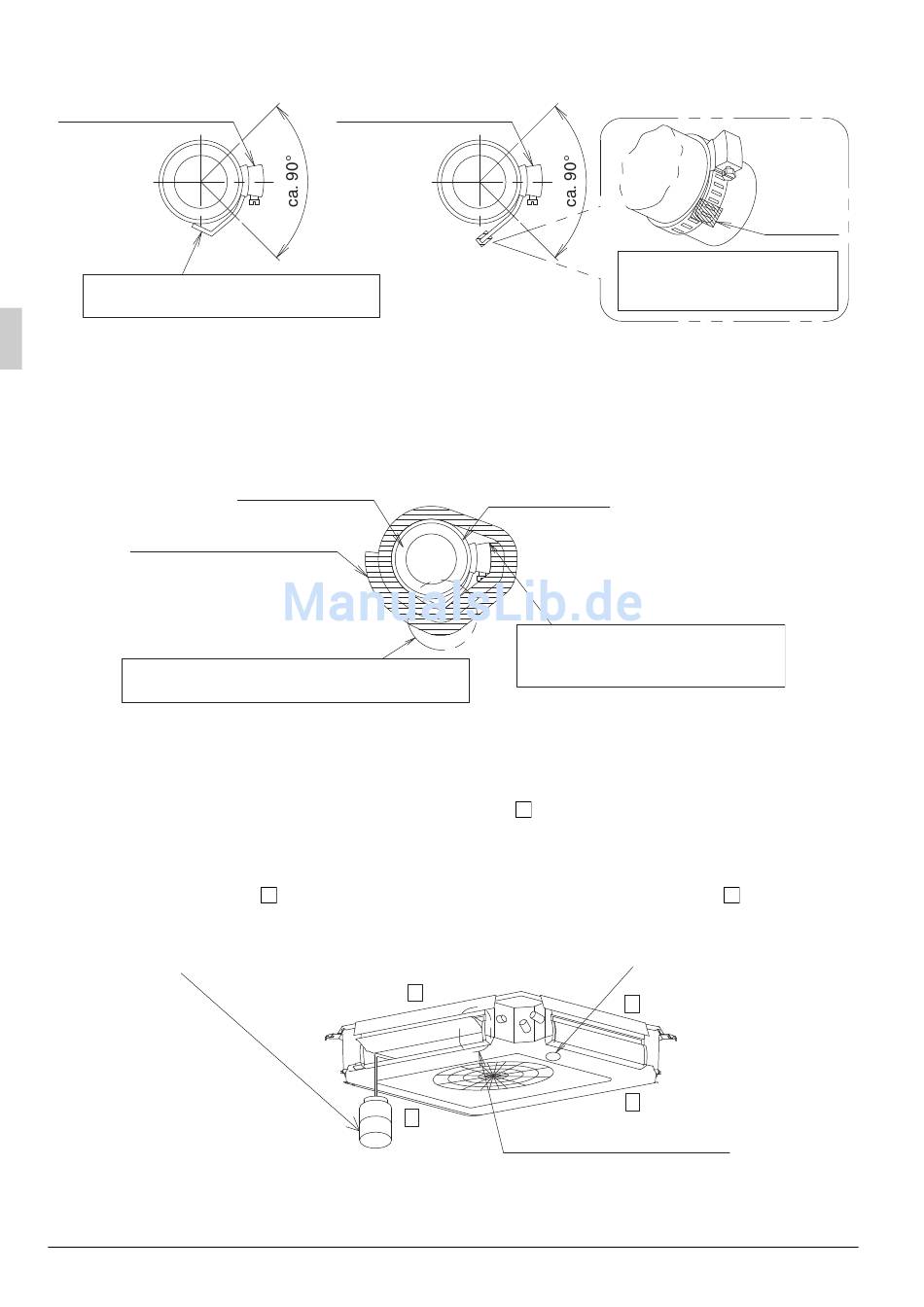

<Falls die Spitze gebogen wird >
Festgezogener Bereich
Biegen Sie die Spitze, ohne das
Dichtmaterial (groß) (8) zu zerreißen.
Abb. 32-1
(Abschnitt A - A von Abb. 31)
4. Isolieren Sie die Metallschelle (2), den Ablaufschlauch (1) und das Rohrknie (10) mit dem beiliegen-
den Dichtmaterial (groß) (8). (Siehe Abb. 25, 26, 27 und 33)
(Die Metallschelle (2) könnte schwitzen und Kondenswasser könnte abtropfen.)
Dichtungsmaterial (groß)
(8) (mitgeliefert)
Das Dichtmaterial so wickeln, dass über
dem Schellenende eine doppelte Lage liegt.
(2) Überprüfen Sie nach dem Abschluss der Rohrverlegung, ob der Abfluss einwandfrei funktioniert.
[Nach dem Abschluss der elektrischen Verkabelung]
• Gießen Sie langsam 1 Liter Wasser aus dem Luftauslass
Sie dabei Spritzwasser auf elektrischen Komponenten wie der Drainagepumpe und überprüfen Sie den
ordnungsgemäßen Abfluss, indem Sie das Innengerät im Kühlmodus gemäß den Angaben unter "11.
PROBELAUF" betreiben.
Wenn der Luftauslass
Plastikbehälter zum Ausgießen von Wasser
(Rohrlänge von 100 mm erforderlich)
22
Festgezogener Bereich
Ablaufschlauch (1)
(Zubehör)
3
geschlossen ist, gießen Sie Wasser aus dem Luftauslass
3
2
(Ausgießen von Wasser)
< Falls Vinylband angeklebt wird >
Abb. 32-2
(Abschnitt A - A von Abb. 31)
Metallschelle (2)
(Zubehör)
Beginnen Sie mit dem Umwickeln
an der Stelle, an der die Schelle
festgezogen ist.
Abb. 33
3
in die Auffangwanne (Abb. 34). Vermeiden
Abflussauslass für die Wartung (mit Gummistopfen)
(Beim Ablassen von Wasser in die Auffangwanne
verwenden)
Lage der Drainagepumpe
und des Schwimmerschalters
Abb. 34
Vinylband
Kleben Sie das Vinylband
an, ohne das Dichtmaterial
(groß) (8) zu zerreißen.
2
.
4
1
Deutsch
