< Verkabelungsmethode >
(1) Nehmen Sie die Abdeckung vom Steuerungskasten ab.
(2) Verlegen Sie die Kabel über Kreuz zwischen den Klemmen (P1, P2) im Schaltkasten für die Fernbedie-
nung. (Es gibt keine Polarität.) (Siehe Abb. 42 und Tabelle 3)
P1
Remote
controller
Innenaggregat 1
• Steuerung mit 2 Fernbedienungen: Zur Steuerung von 1 Innengerät über 2 Fernbedienungen. (Siehe
Abb. 45)
• Für die Steuerung mit 2 Fernbedienungen wird eine Fernbedienung als Haupt- und die andere als Neben-
Gerät festgelegt.
< Verfahren zur Umschaltung von Haupt- auf Neben-Gerät und umgekehrt >
Siehe die Installationsanleitung der Fernbedienung.
< Verkabelungsmethode >
(1) Entfernen Sie den Schaltkastendeckel wie im Abschnitt "8-3 VERKABELUNGSMETHODE" angege-
ben.
(2) Verlegen Sie zusätzliche Kabel von der Fernbedienung 2 (Neben-Gerät) zu den Anschlüssen (P1·P2)
für die Fernbedienungsverkabelung an der Anschlussleiste (X1M) im Schaltkasten. (Es gibt keine Pola-
rität.) (Siehe Abb. 46)
Deutsch
Anschluss für Fernbedienungskabel (P1,P2)
Klemmenblock
(X1M)
P2
F1 F2
Transmission
wiring

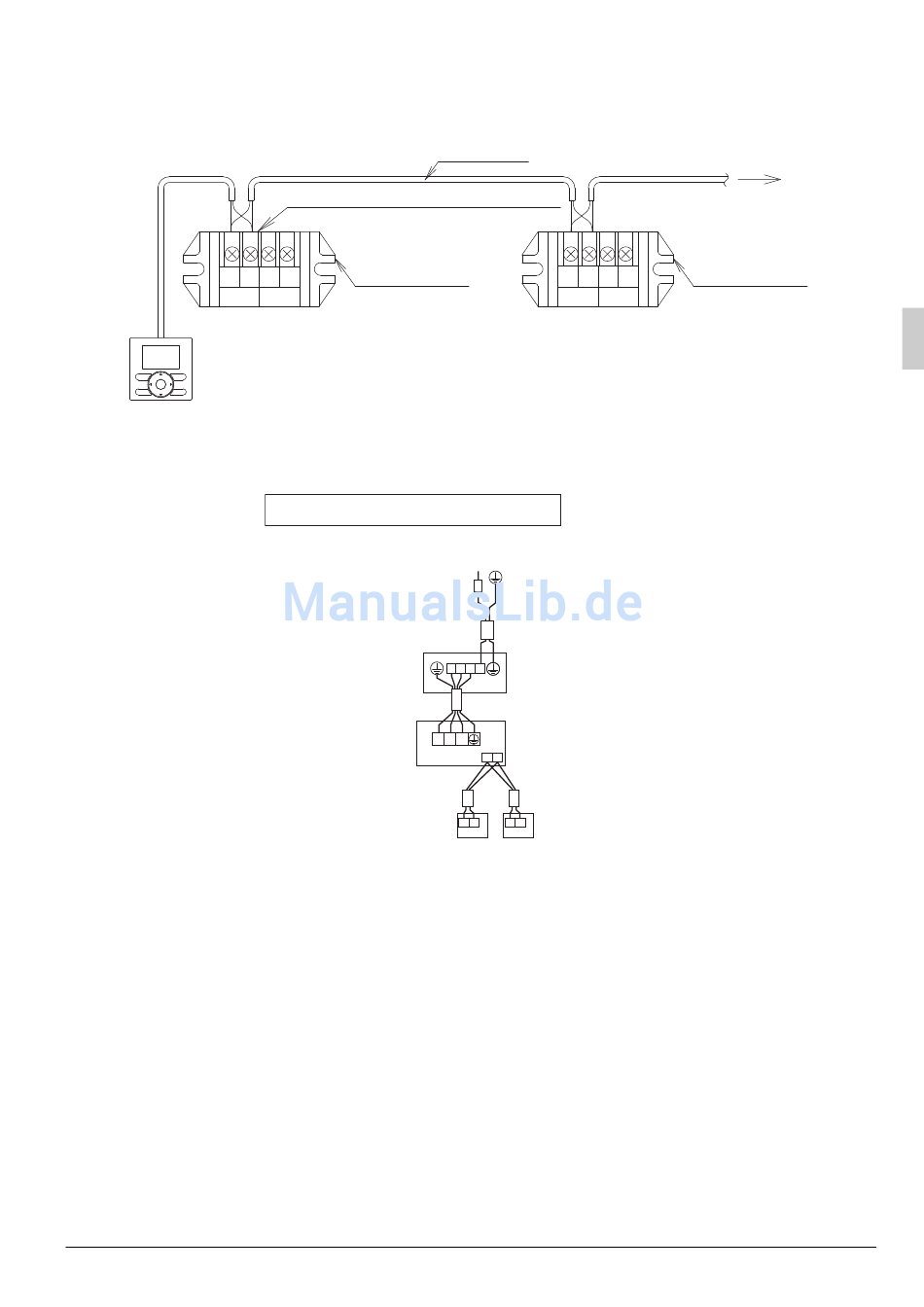

Steuerung mit 2 Fernbedienungen
Fehlerstrom-
Schutzschalter
Außenaggregat
Innenaggregat
Fernbedienung
(Sonderzubehör)
Kreuzkabel
P1
P2 F1
Remote
Transmission
controller
wiring
Innenaggregat 2 (Hauptgerät)
Abb. 44
Stromversorgung
220 - 240 V
~
50 Hz
1 2 3
HINWEIS)
1 2 3
P1 P2
Fernbedienung
P1 P2
P1 P2
(Sonderzubehör)
Abb. 45
zum nächsten Gerät
Klemmenblock
(X1M)
F2
