• Fernbedienungskabel (Beachten Sie, dass die Fernbedienung nicht für die Slave-Einheit bei simultan
gesteuerten Anlagen erforderlich ist.)
Schließen Sie die Fernbedienungskabel an [P1 · P2] des Klemmenblocks (X1M) für die Fernbedienung an.
Klemmen Sie die Fernbedienungs- und die Übertragungskabel mit der Schelle (4) fest.
• Faserstoff (15) ankleben.
Um zu verhindern, dass die Kabel verschoben werden, kleben Sie sie mit einem Stück Faserstoff fest (15).
ACHTUNG
• Niemals die Stromversorgungskabel an der Anschlussleiste für Fernbedienungs-/Übertragungskabel
anschließen (X1M).
Dies kann zur Beschädigung des gesamten Systems führen.
• Schließen Sie die Fernbedienungs-/ Übertragungsdrähte nicht an der falschen Klemmenleiste an.
Der mit "
" gekennzeichnete
Teil der Verkabelung muss so
verlegt werden, dass er nicht
gespannt wird.
20-50mm
Schelle (4) (Zubehör)
Nach der Befestigung der
Verkabelung schneiden Sie
den überschüssigen Teil ab.
Außenaggregat
Innenaggregat
1
1
2
2
3
3
(Klemmenblock) (Klemmenblock)
Übertragungsdrähte
Gleiche Zahlen werden verbunden
Verfahren zum
Verbinden Übertragung
Verdrahtung zwischen
Innen-und Außengerät.
Faserstoff
(15)
Orientierungspunkt
für das Ankleben
des Faserstoffes
(15)
Beginnen Sie mit dem Ankleben
an der Radiusendlinie.
< Verfahren zum Ankleben
des Faserstoffes (15) >
Deutsch
Etwa 7mm
Verdrehen Si e di e Verdrahtung
nach dem Abl ö sen der Umhül l u ng.
30-35mm
(Zugabe für Hülsenablösung)
< Fernbedienungs-
Verboten
kabel >
Keine Übertragungskabel
•
anschließen (Hochspannung).
Erdungsklemme
1
2
3
Erdungs-
kabel
< Übertragungsdrähte·
Erdungskabel >
Klemmenblock für
Fernbedienungskabel
(X1M)
Klemmenblock (X2M)
für Innen-Außen-
Übertragungskabel
Ummantelter Teil
Erdungs-
kabel
Ummantelter
Teil
Übertragungsdrähte ·
Erdungskabel
< Übertragungskabel
Erdungskabel
Fernbedienungskabel >

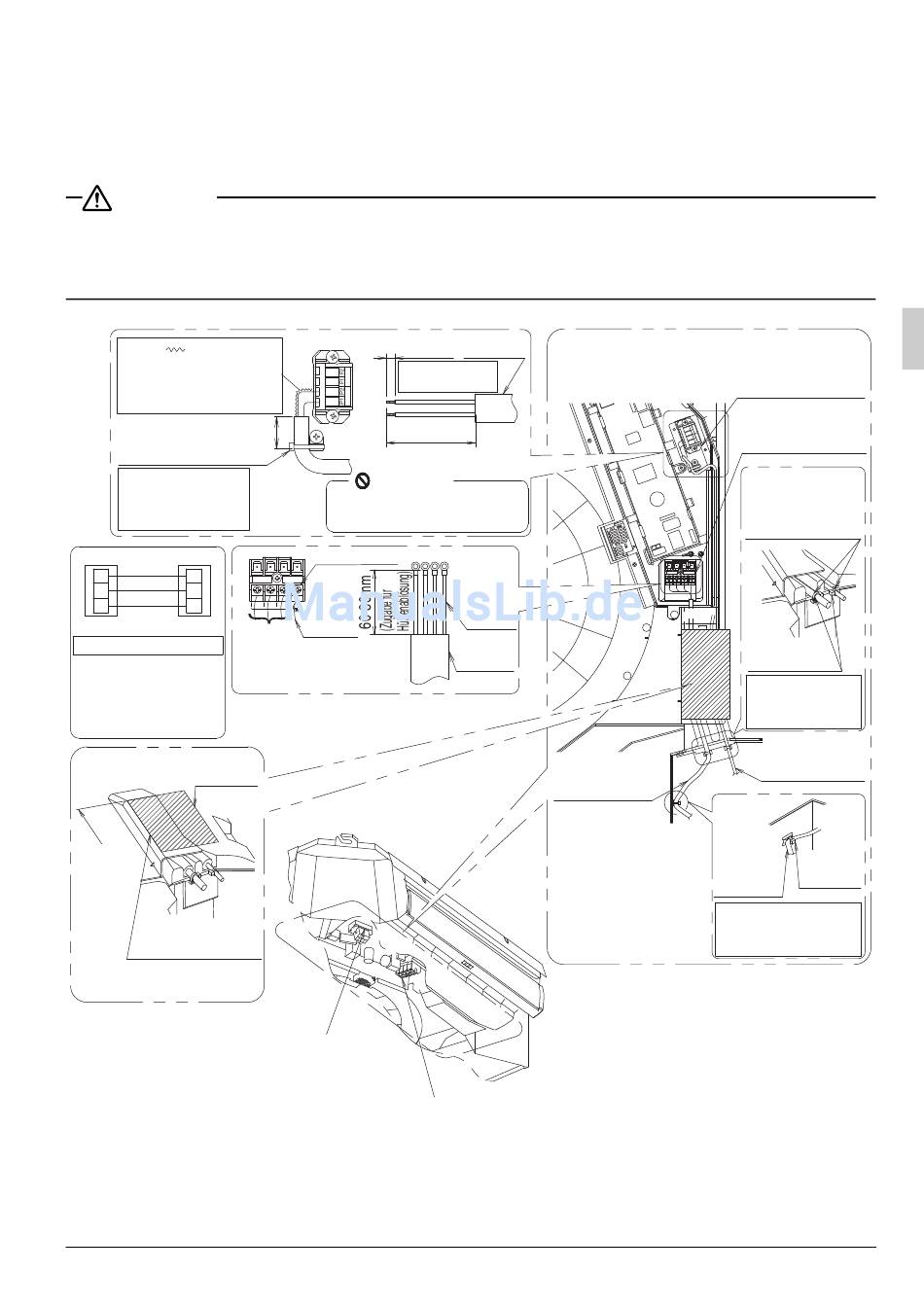

Abb. 36
Klemmenblock für
Fernbedienungskabel
(X1M)
Klemmenblock (X2M)
für Innen-Außen-
Übertragungskabel
Übertragungskabel
und Erdungskabel sowie
Fernbedienungskabel
binden.
Schelle (4)
(Zubehör)
Nach der Befestigung der
Verkabelung schneiden Sie
den überschüssigen Teil ab.
Fernbedienungsleitungen
Schelle (4)
Übertragungsdrähte ·
(Zubehör)
Erdungskabel
Nach der Befestigung der
•
Verkabelung schneiden Sie
•
den überschüssigen Teil ab.
