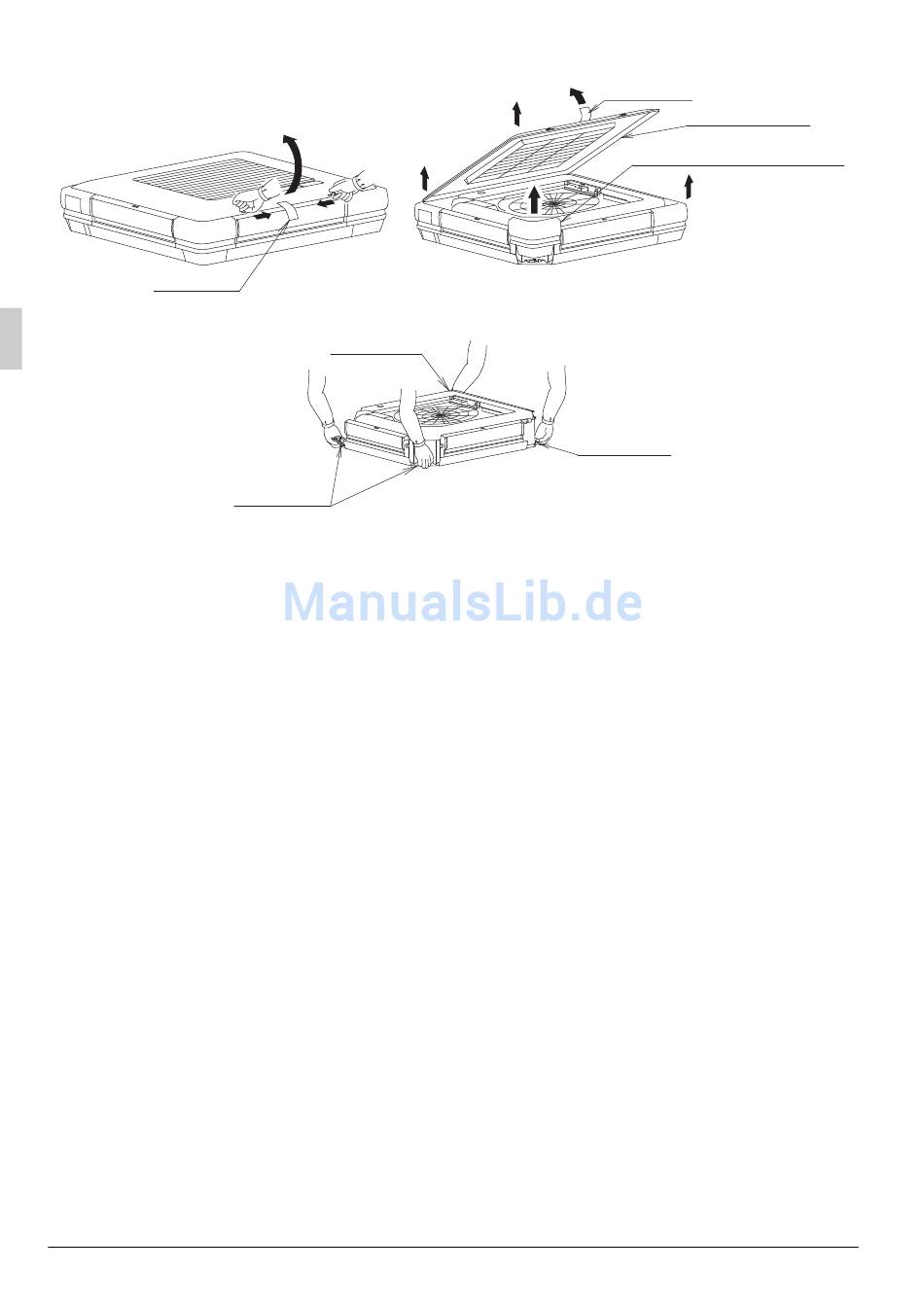

Entfernen Sie die 4 Eckabdeckungen.
Klebeband
• Fassen Sie das Innengerät beim Tragen an den Metallbeschlägen für die Aufhängung an. (Siehe Abb. 9)
Blockierung des Luftauslasses für 2-Wege- oder 3-Wege-Luftabgabe
• Für die 2-Wege-Luftabgabe ist zusätzlich zum beigefügten Sperrmaterial der optionale Sperrmaterialsatz
für die 2-Wege-Luftabgabe erforderlich.
Das beigefügte Sperrmaterial und das optionale Sperrmaterial für die 2-Wege-Luftabgabe können gemein-
sam für jeden Luftauslass verwendet werden.
• Achten Sie bei der 2-Wege-Luftabgabe während der Installation auf die Neigung des Innengeräts. Für Ein-
zelheiten befolgen Sie die genannten Anweisungen im Abschnitt "5. INSTALLATION DES INNENGE-
RÄTS".
(1) Entfernen Sie die horizontale Lamelle des Luftauslasses, der blockiert werden soll. (Siehe Abb. 10
und Abb. 11)
1. Heben Sie die horizontale Lamelle mit beiden Händen an, ohne dabei Kraft auf die Lager auszuüben,
und nehmen Sie sie an der dem Motor gegenüberliegenden Seite aus der Lagerung heraus.
2. Nachdem Sie die horizontale Lamelle nach hinten gedreht haben, entfernen Sie die Klemme des Lagers
auf der Motorseite. Heben Sie anschließend die horizontale Lamelle an und entfernen Sie sie.
10
Abb. 8
Aufhängung
Aufhängung
Aufhängung
Abb. 9
Klebeband
Ansaugluftgitter
Eckabdeckung an 4 Stellen.
