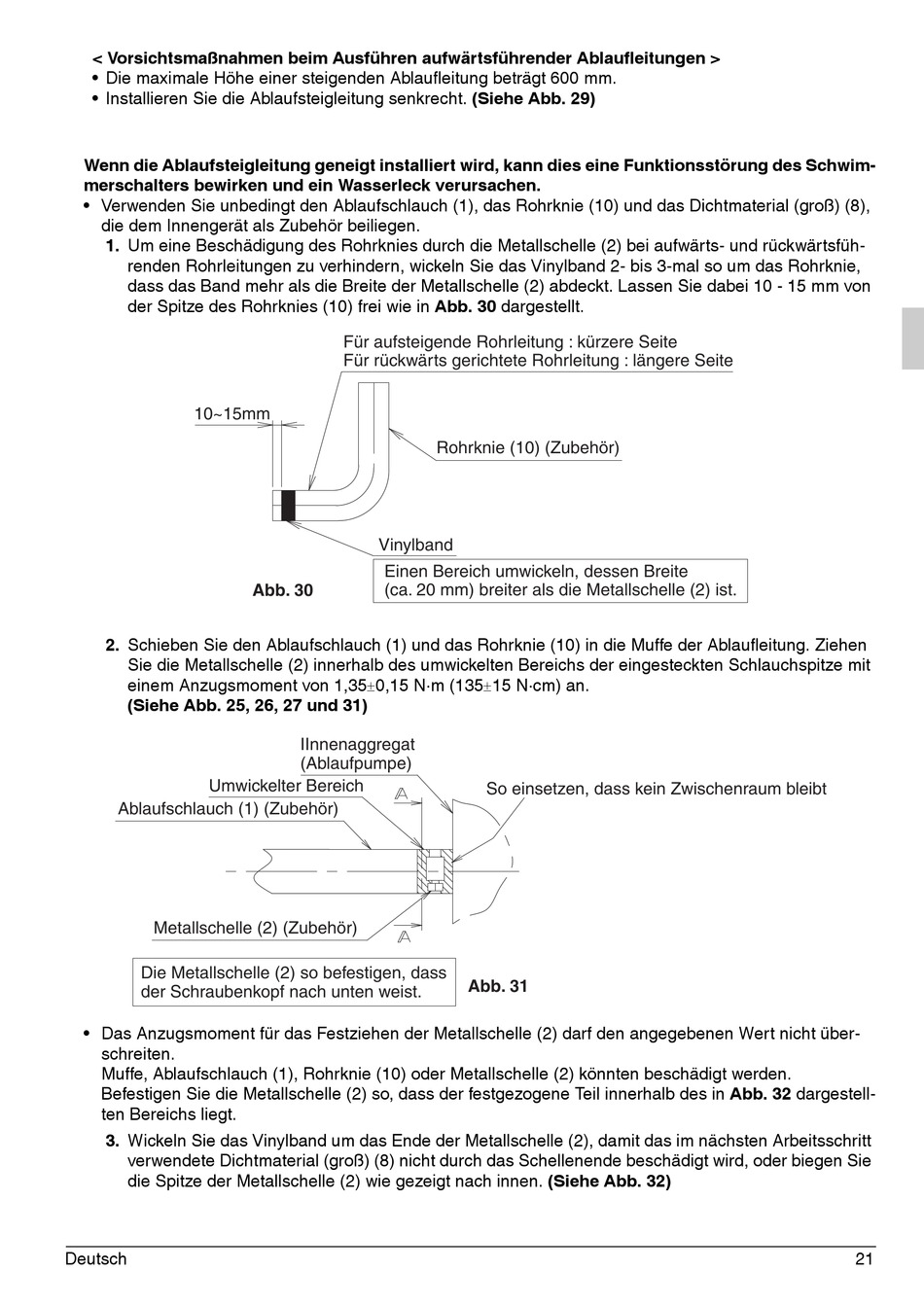

< Vorsichtsmaßnahmen beim Ausführen aufwärtsführender Ablaufleitungen >
• Die maximale Höhe einer steigenden Ablaufleitung beträgt 600 mm.
• Installieren Sie die Ablaufsteigleitung senkrecht. (Siehe Abb. 29)
Wenn die Ablaufsteigleitung geneigt installiert wird, kann dies eine Funktionsstörung des Schwim-
merschalters bewirken und ein Wasserleck verursachen.
• Verwenden Sie unbedingt den Ablaufschlauch (1), das Rohrknie (10) und das Dichtmaterial (groß) (8),
die dem Innengerät als Zubehör beiliegen.
1. Um eine Beschädigung des Rohrknies durch die Metallschelle (2) bei aufwärts- und rückwärtsfüh-
renden Rohrleitungen zu verhindern, wickeln Sie das Vinylband 2- bis 3-mal so um das Rohrknie,
dass das Band mehr als die Breite der Metallschelle (2) abdeckt. Lassen Sie dabei 10 - 15 mm von
der Spitze des Rohrknies (10) frei wie in Abb. 30 dargestellt.
10~15mm
2. Schieben Sie den Ablaufschlauch (1) und das Rohrknie (10) in die Muffe der Ablaufleitung. Ziehen
Sie die Metallschelle (2) innerhalb des umwickelten Bereichs der eingesteckten Schlauchspitze mit
einem Anzugsmoment von 1,35
(Siehe Abb. 25, 26, 27 und 31)
Umwickelter Bereich
Ablaufschlauch (1) (Zubehör)
Metallschelle (2) (Zubehör)
Die Metallschelle (2) so befestigen, dass
der Schraubenkopf nach unten weist.
• Das Anzugsmoment für das Festziehen der Metallschelle (2) darf den angegebenen Wert nicht über-
schreiten.
Muffe, Ablaufschlauch (1), Rohrknie (10) oder Metallschelle (2) könnten beschädigt werden.
Befestigen Sie die Metallschelle (2) so, dass der festgezogene Teil innerhalb des in Abb. 32 dargestell-
ten Bereichs liegt.
3. Wickeln Sie das Vinylband um das Ende der Metallschelle (2), damit das im nächsten Arbeitsschritt
verwendete Dichtmaterial (groß) (8) nicht durch das Schellenende beschädigt wird, oder biegen Sie
die Spitze der Metallschelle (2) wie gezeigt nach innen. (Siehe Abb. 32)
Deutsch
Für aufsteigende Rohrleitung : kürzere Seite
Für rückwärts gerichtete Rohrleitung : längere Seite
Vinylband
Einen Bereich umwickeln, dessen Breite
Abb. 30
(ca. 20 mm) breiter als die Metallschelle (2) ist.
0,15 N·m (135
IInnenaggregat
(Ablaufpumpe)
Rohrknie (10) (Zubehör)
15 N·cm) an.
So einsetzen, dass kein Zwischenraum bleibt
Abb. 31
