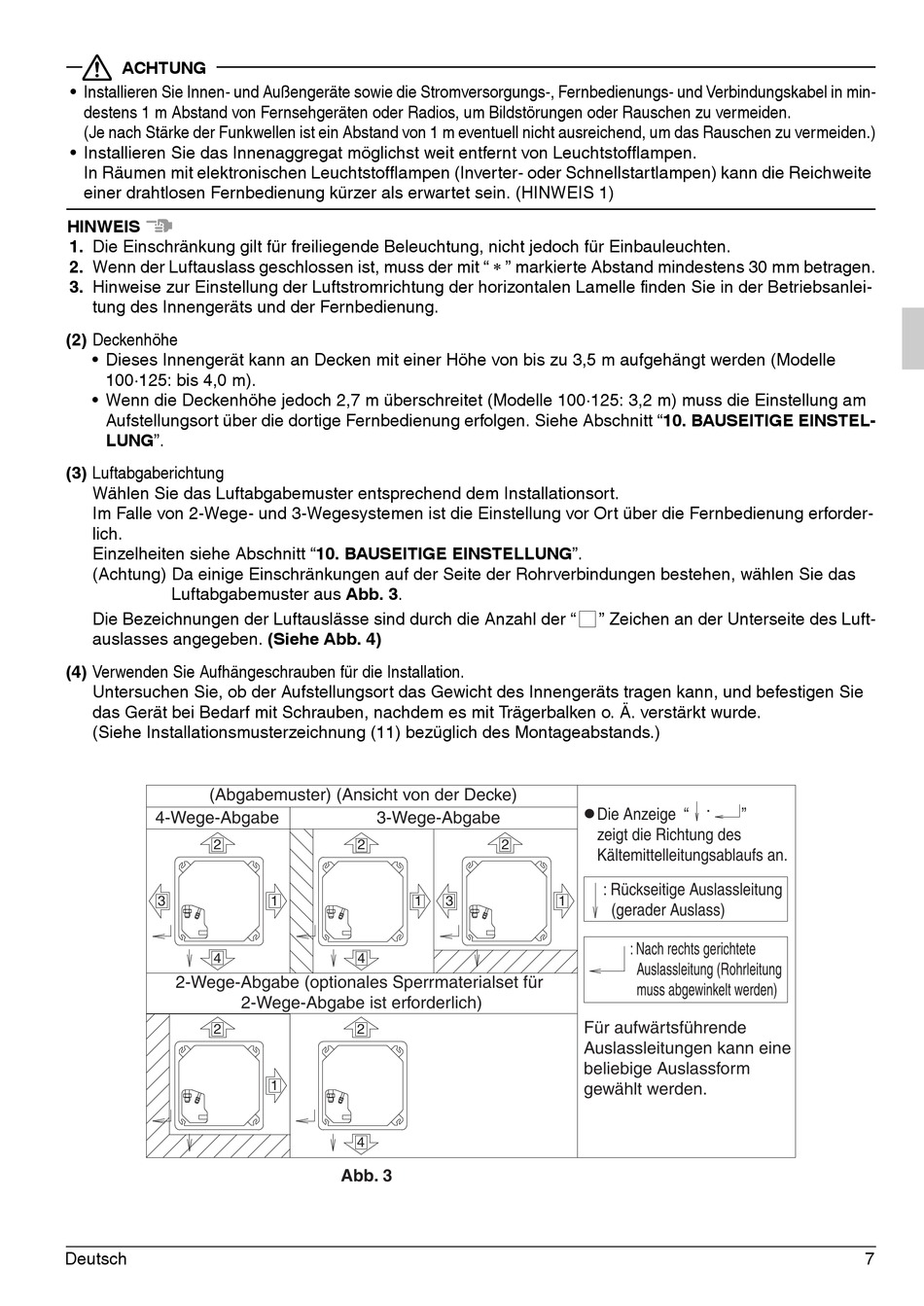

ACHTUNG
• Installieren Sie Innen- und Außengeräte sowie die Stromversorgungs-, Fernbedienungs- und Verbindungskabel in min-
destens 1 m Abstand von Fernsehgeräten oder Radios, um Bildstörungen oder Rauschen zu vermeiden.
(Je nach Stärke der Funkwellen ist ein Abstand von 1 m eventuell nicht ausreichend, um das Rauschen zu vermeiden.)
• Installieren Sie das Innenaggregat möglichst weit entfernt von Leuchtstofflampen.
In Räumen mit elektronischen Leuchtstofflampen (Inverter- oder Schnellstartlampen) kann die Reichweite
einer drahtlosen Fernbedienung kürzer als erwartet sein. (HINWEIS 1)
HINWEIS
1. Die Einschränkung gilt für freiliegende Beleuchtung, nicht jedoch für Einbauleuchten.
2. Wenn der Luftauslass geschlossen ist, muss der mit " " markierte Abstand mindestens 30 mm betragen.
3. Hinweise zur Einstellung der Luftstromrichtung der horizontalen Lamelle finden Sie in der Betriebsanlei-
tung des Innengeräts und der Fernbedienung.
(2) Deckenhöhe
• Dieses Innengerät kann an Decken mit einer Höhe von bis zu 3,5 m aufgehängt werden (Modelle
100·125: bis 4,0 m).
• Wenn die Deckenhöhe jedoch 2,7 m überschreitet (Modelle 100·125: 3,2 m) muss die Einstellung am
Aufstellungsort über die dortige Fernbedienung erfolgen. Siehe Abschnitt "10. BAUSEITIGE EINSTEL-
LUNG".
(3) Luftabgaberichtung
Wählen Sie das Luftabgabemuster entsprechend dem Installationsort.
Im Falle von 2-Wege- und 3-Wegesystemen ist die Einstellung vor Ort über die Fernbedienung erforder-
lich.
Einzelheiten siehe Abschnitt "10. BAUSEITIGE EINSTELLUNG".
(Achtung) Da einige Einschränkungen auf der Seite der Rohrverbindungen bestehen, wählen Sie das
Luftabgabemuster aus Abb. 3.
Die Bezeichnungen der Luftauslässe sind durch die Anzahl der "
auslasses angegeben. (Siehe Abb. 4)
(4) Verwenden Sie Aufhängeschrauben für die Installation.
Untersuchen Sie, ob der Aufstellungsort das Gewicht des Innengeräts tragen kann, und befestigen Sie
das Gerät bei Bedarf mit Schrauben, nachdem es mit Trägerbalken o. Ä. verstärkt wurde.
(Siehe Installationsmusterzeichnung (11) bezüglich des Montageabstands.)
(Abgabemuster) (Ansicht von der Decke)
4-Wege-Abgabe
2
3
4
2-Wege-Abgabe (optionales Sperrmaterialset für
2
Deutsch
3-Wege-Abgabe
2
1
1
4
2-Wege-Abgabe ist erforderlich)
2
1
4
Abb. 3
" Zeichen an der Unterseite des Luft-
Die Anzeige "
zeigt die Richtung des
2
Kältemittelleitungsablaufs an.
: Rückseitige Auslassleitung
3
1
(gerader Auslass)
Für aufwärtsführende
Auslassleitungen kann eine
beliebige Auslassform
gewählt werden.
.
"
: Nach rechts gerichtete
Auslassleitung (Rohrleitung
muss abgewinkelt werden)
7
