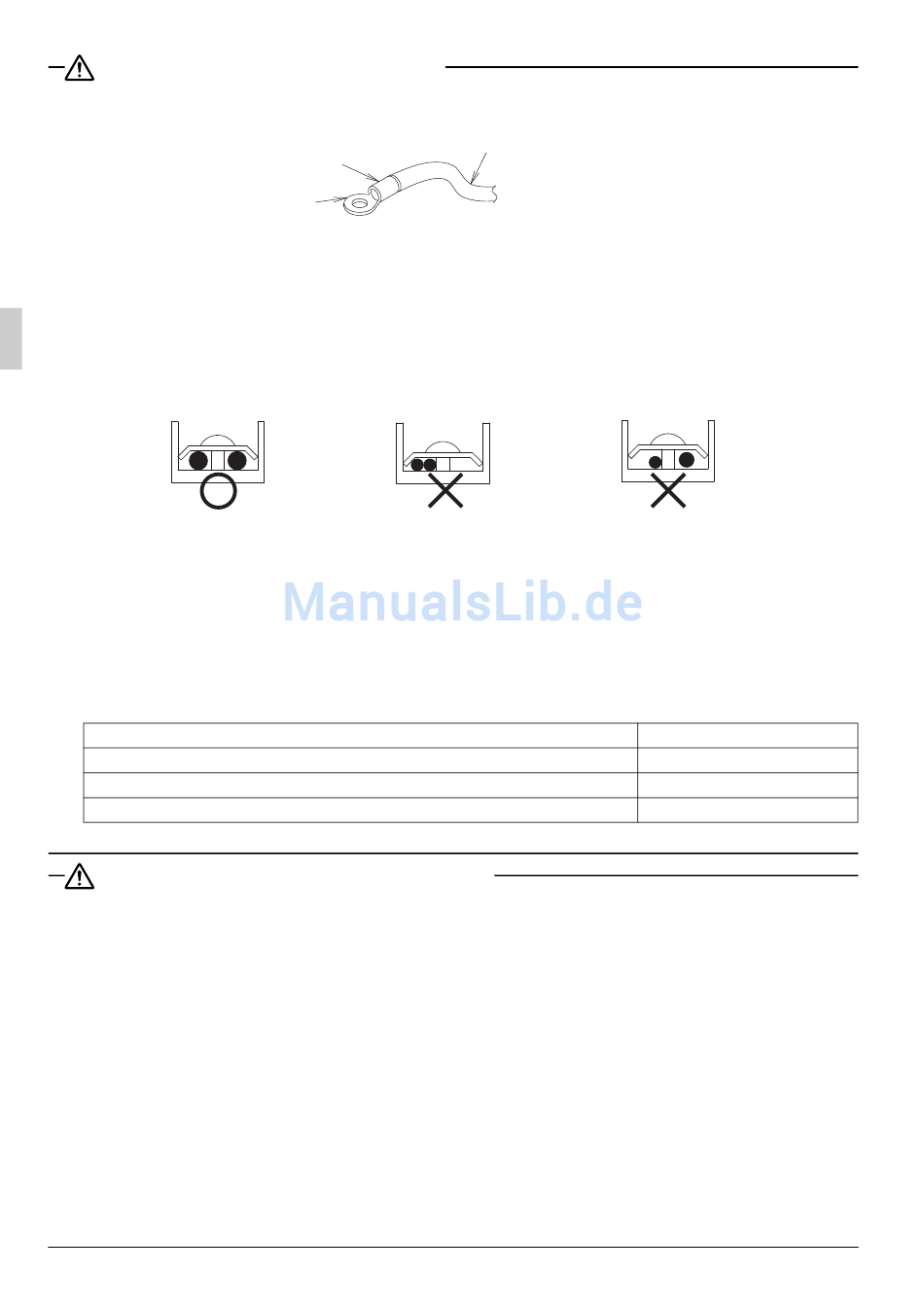

Vorsichtsmaßnahme bei der Verdrahtung
• Verwenden Sie für den Anschluss an die Anschlussleiste für das Verbindungskabel des Innengeräts
ringförmige Crimpklemmen mit Isolierhülsen oder isolieren Sie die Verkabelung. (Siehe Abb. 37)
Verkabelung
• Wenn das Obige nicht verfügbar ist, die folgenden Punkte beachten.
(Ungewöhnliche Hitzeentwicklung kann auftreten, wenn die Kabel nicht sicher befestigt sind.)
Der Anschluss von 2
Kabeln gleicher Größe
muss auf beiden Seiten
ausgeführt werden.
• Verwenden Sie die erforderliche Verkabelung, schließen Sie sie sicher an und befestigen Sie diese
Kabel so, dass keine äußere Kraft auf die Anschlüsse einwirken kann.
• Verwenden Sie einen geeigneten Schraubendreher zum Anziehen der Anschlussschrauben.
Wenn ein falscher Schraubendreher verwendet wird, kann dies zu Schäden am Schraubenkopf führen
und die Schrauben können nicht korrekt angezogen werden.
• Wird eine Klemme zu fest angezogen, kann sie beschädigt werden.
Siehe Tabelle unten für Anzugsmomente der Klemmen.
Klemmenleiste für das Fernbedienungskabel
Anschlussleiste für das Verbindungskabel
Erdungsklemme
• Tragen Sie keinen Lötlack auf, wenn Litzen verwendet werden.
ACHTUNG BEI REPARATUR DER ABDECKUNG
• Falls die Abdeckung für das Durchführen der Rohrleitung abgeschnitten wird und als Öffnung für den
Verkabelungsdurchgang benutzt wird, reparieren Sie die Abdeckung nach dem Abschluss der Verkabe-
lungsarbeiten.
• Schneiden Sie das Dichtmaterial (klein) (9) in zwei Teile und umwickeln Sie jedes Kabel mit jedem Teil.
(Siehe Abb. 39)
• Dichten Sie den Freiraum um die Kabel mit Kitt und Isoliermaterial ab (vor Ort bereitzustellen).
(Falls Insekten und kleine Tiere in das Innengerät gelangen, kann es zu einem Kurzschluss im Inneren
des Schaltkastens kommen.)
• Wenn die Niederspannungskabel (Fernbedienungskabel) und die Hochspannungskabel (Verbindungs-
kabel, Erdungsleiter) von der gleichen Stelle her in das Gerät gebracht werden, können sie durch elek-
trisches Rauschen (Außenrauschen) beeinflusst werden und Fehlfunktionen oder Ausfälle verursachen.
26
Isolierhülse
Abb. 37
Der Anschluss von 2
Kabeln auf einer Seite ist
nicht zulässig.
Abb. 38
Ringförmige Crimpklemme
Der Anschluss von
Kabeln verschiedener
Größe ist nicht zulässig.
Anzugsmoment (N · m)
0,88 ± 0,08
1,47 ± 0,14
1,47 ± 0,14
Deutsch
