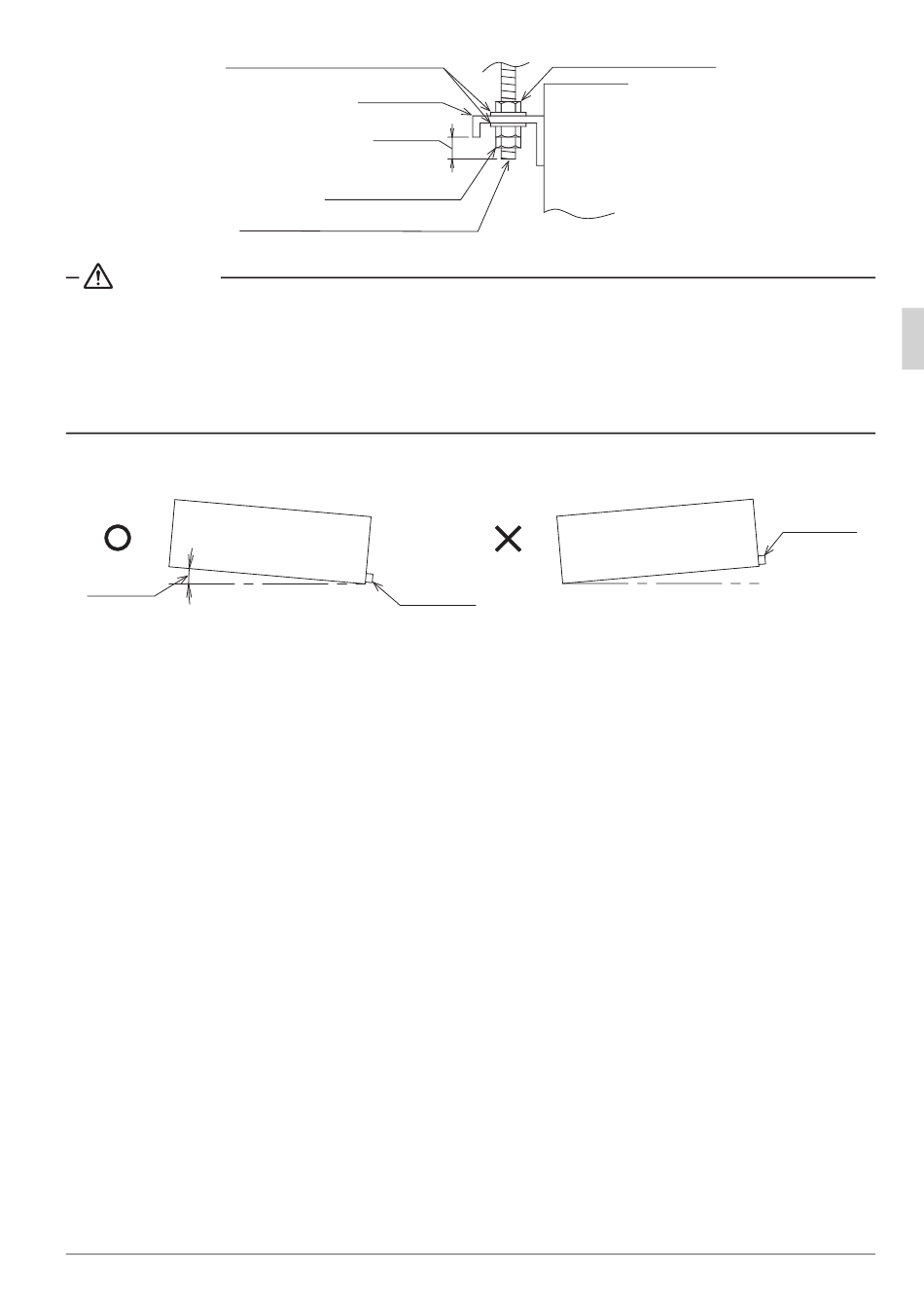

Unterlegscheibe (bauseits bereitstellen)
Aufhängeschraube (bauseits bereitstellen)
WARNUNG
• Installieren Sie das BS-Gerät waagerecht.
Wird das Gerät geneigt installiert, so dass die Seite der Abflussleitung höher liegt, kann es zu einem
Wasserleck kommen.
• Bringen Sie Muttern auf der Ober- und Unterseite der Aufhängebügel an.
Überziehen der unteren Mutter, ohne dass die obere Mutter vorhanden ist, kann eine Verformung des
Aufhängebügels und der Deckplatte verursachen, so dass das Gerät ein anormales Geräusch erzeugt.
Richtig
Innerhalb 1°
<Geräteansicht von Vorderseite des Schaltkastens>
6. KÄLTEMITTELLEITUNGSARBEITEN
• Anweisungen zur Installation der Rohrleitungen zwischen Außengerät und BS-Gerät, Auswahl eines
Kältemittelverzweigungssatzes und Installation der Rohrleitungen zwischen Kältemittelverzweigungssatz
und Innengeräten entnehmen Sie bitte der Installationsanleitung des Außengerätes.
• Bevor Sie mit der Arbeit beginnen, vergewissern Sie sich, dass Kältemittel des Typs R410A verwendet
wird.
(Mit anderen Kältemitteltypen arbeitet das Gerät nicht einwandfrei.)
• Isolieren Sie sämtliche Rohrleitungen, einschließlich Flüssigkeitsleitungen, HP/LP-Gasleitungen, Saug-
gasleitungen, Gasleitungen und ihrer Verbindungen.
Werden diese Leitungen nicht isoliert, kann es zu Wasserlecks oder Verbrennungen kommen.
Insbesondere bei vollem Kühlbetrieb fließt Niedertemperaturgas durch die HP/LP-Gasleitungen, weshalb
der gleiche Isolierbetrag wie für die Sauggasleitungen erforderlich ist.
Außerdem strömt Hochtemperaturgas durch die HP/LP-Gasleitung und Gasleitung, weshalb eine Isolie-
rung benötigt wird, die einer Temperatur von über 120°C standhält.
• Wählen Sie gegebenenfalls Isoliermaterial für die Installationsumgebung aus.
Einzelheiten finden Sie im Konstruktionsdatenbuch.
Anderenfalls kann sich Kondensation auf der Oberfläche der Isolierung bilden.
Deutsch
Aufhängebügel
10 - 15 mm
Mutter (Doppelmutter)
(bauseits bereitstellen)
Falsch
Ablaufstutzen
Mutter (bauseits bereitstellen)
BS-Gerät
Ablaufstutzen
8
