• Installieren Sie die Rohrleitungen so kurz wie möglich und mit einer Abwärtsneigung von mindestens 1/
100 und ohne Stellen, an denen sich Luft aufstauen kann. (Siehe Abb. 28)
(Dies kann zu anormalen Geräuschen wie etwa Blubbern führen.)
Wenn abzuleitendes Material im Ablaufrohr stehen bleibt, kann die Rohrleitung verstopft sein.
• Installieren Sie Stützen im Abstand von 1 bis 1,5 m, damit sich die Rohrleitungen nicht verbiegen. (Siehe
Abb. 29)
Ablaufleitung
(Zubehör)
VP20
OK
Verwenden Sie unbedingt den beigefügten Ablaufschlauch (1) (für nach rechts gerichtete Rohrleitun-
gen), das Rohrknie (10) (für aufwärts- und rückwärtsführende Rohrleitungen) und die Metallschelle (2).
Die Verwendung eines gebrauchten Ablaufschlauchs oder Rohrknies oder einer gebrauchten
Schelle kann zu Wasserlecks führen.
• Isolieren Sie die Rohrleitungen, die durch Innenräume verlegt werden.
ACHTUNG
• Um zu verhindern, dass der angebrachte Ablaufschlauch (1) übermäßigen Kräften ausgesetzt wird, die-
sen nicht knicken und nicht biegen.
(Es kann Wasser austreten.)
• Schließen Sie die Ablaufleitung nicht direkt an Abwasserrohre an, die Ammoniakgeruch absondern.
Das Ammoniak aus der Kanalisation könnte durch die Ablaufleitungen in das Innenaggregat gelangen
und dessen Wärmetauscher beschädigen.
20
Abb. 28
Ablaufschlauch (1)
(für den Anschluss an VP20)
(Zubehör)
Steigleitung
VP20
Rohrknie (10) (Zubehör)
Metallschelle (2)
(Zubehör)

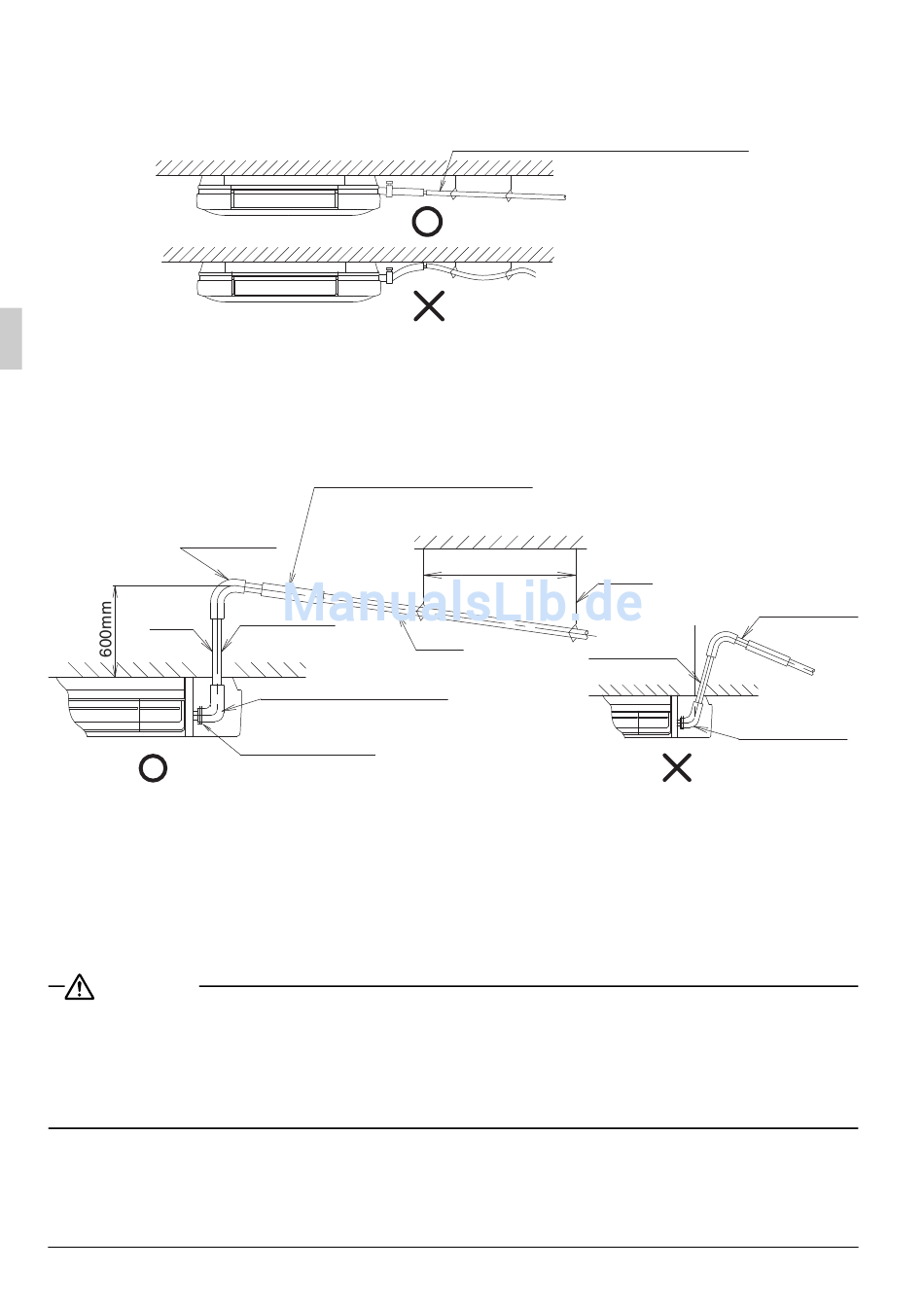

Abb. 29
(Vorsicht bei aufsteigenden Ablaufleitungen)
Abwärtsneigung von mindestens 1/100
OK
Nicht zulässig
Deckenplatte
Abstand 1 ~ 1,5 m
Stütze
Steigleitung
Ablaufleitung
Rohrknie (10)
(Zubehör)
Nicht zulässig
