Horizontale Lamelle
Biegen Sie die horizontale
Lamelle und entfernen Sie sie.
1.
Biegen Sie die horizontale
Lamelle und ziehen Sie
sie heraus.

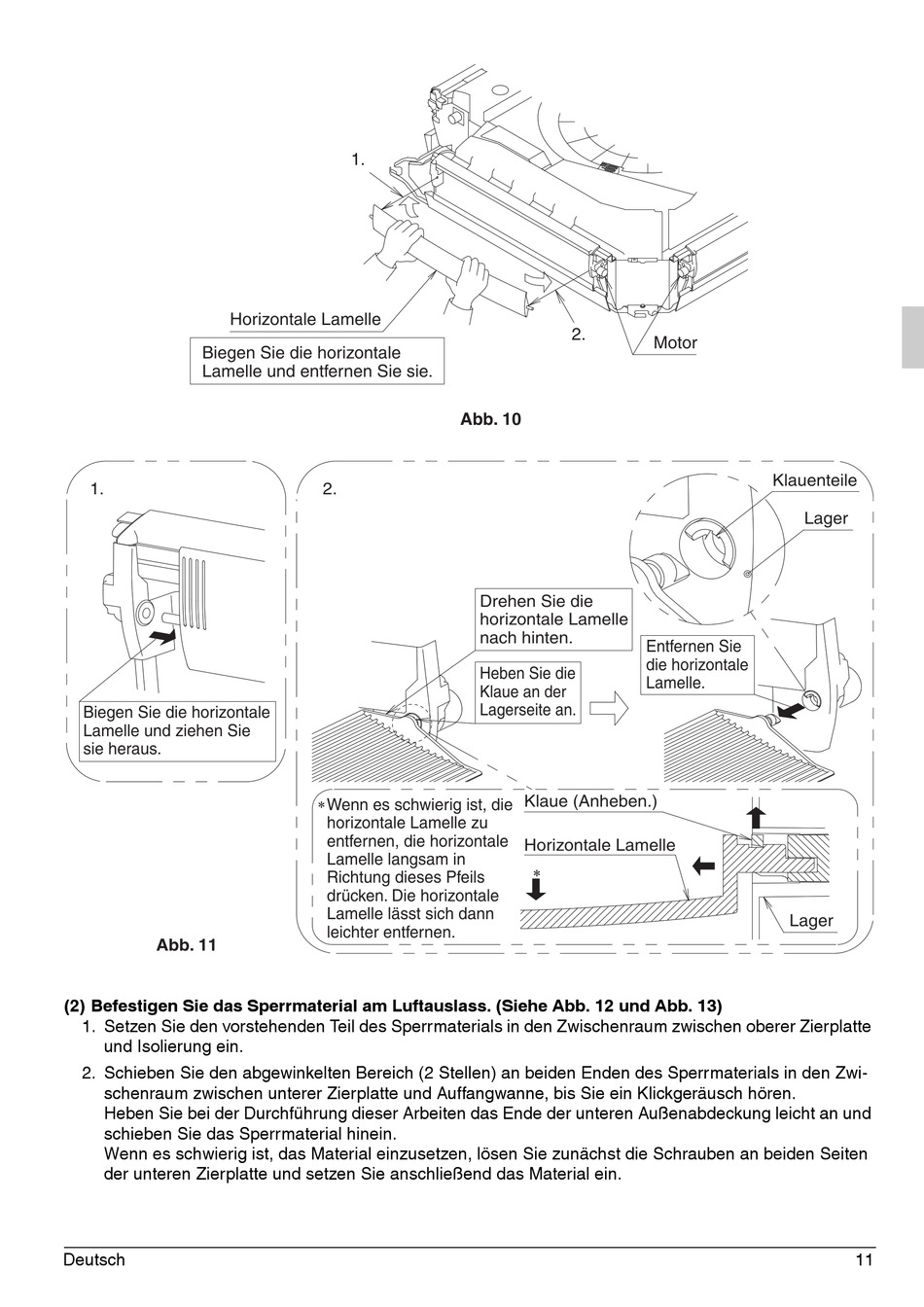

Abb. 11
(2) Befestigen Sie das Sperrmaterial am Luftauslass. (Siehe Abb. 12 und Abb. 13)
1. Setzen Sie den vorstehenden Teil des Sperrmaterials in den Zwischenraum zwischen oberer Zierplatte
und Isolierung ein.
2. Schieben Sie den abgewinkelten Bereich (2 Stellen) an beiden Enden des Sperrmaterials in den Zwi-
schenraum zwischen unterer Zierplatte und Auffangwanne, bis Sie ein Klickgeräusch hören.
Heben Sie bei der Durchführung dieser Arbeiten das Ende der unteren Außenabdeckung leicht an und
schieben Sie das Sperrmaterial hinein.
Wenn es schwierig ist, das Material einzusetzen, lösen Sie zunächst die Schrauben an beiden Seiten
der unteren Zierplatte und setzen Sie anschließend das Material ein.
Deutsch
1.
Abb. 10
2.
Drehen Sie die
horizontale Lamelle
nach hinten.
Heben Sie die
Klaue an der
Lagerseite an.
∗ Wenn es schwierig ist, die
horizontale Lamelle zu
entfernen, die horizontale
Lamelle langsam in
Richtung dieses Pfeils
drücken. Die horizontale
Lamelle lässt sich dann
leichter entfernen.
2.
Motor
Entfernen Sie
die horizontale
Lamelle.
Klaue (Anheben.)
Horizontale Lamelle
∗
Klauenteile
Lager
Lager
