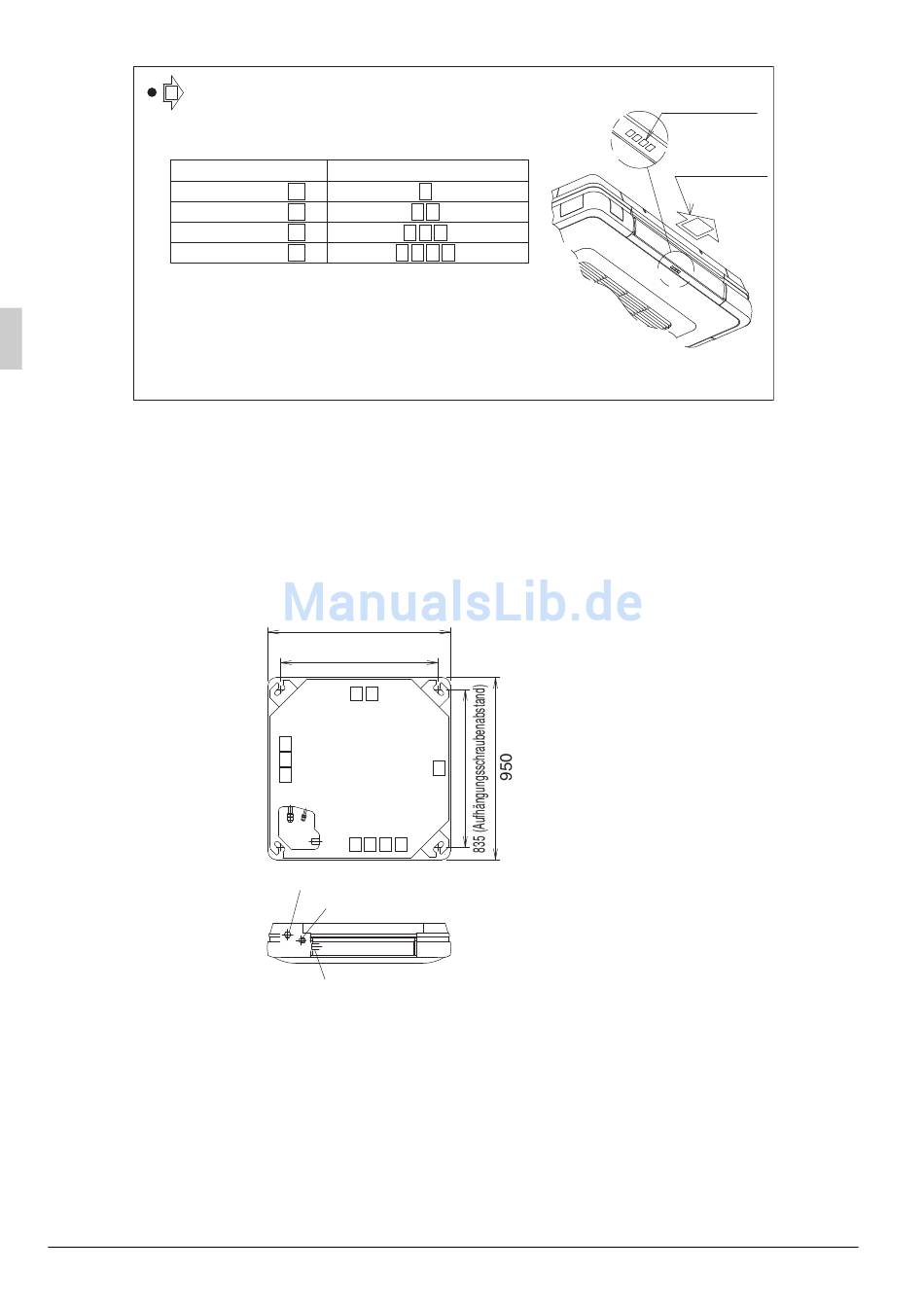

* : Diese Anzeige zeigt die Richtung der Luftabgabe an.
Für den Querverweis einer Luftauslassnummer zu
einer Anzeige an einem Innengerät.
Bezeichnung des Luftauslasses Anzeige am Innengerät
Luftauslass 1
Luftauslass 2
Luftauslass 3
Luftauslass 4
4. VORBEREITUNGEN VOR DER INSTALLATION
(1) Überprüfen Sie die Lage der Gewindebolzen des Innengeräts, der Auslassöffnungen der Leitun-
gen, der Auslassöffnung der Ablaufleitung und der Einlassöffnung für die elektrischen Leitungen.
(Die Abbildung zeigt die Ansicht von der Decke aus.)
(Siehe Abb. 5 und Abb. 6)
8
Abb. 4
950
835 (Aufhängungsschraubenabstand)
Gasleitung
Flüssigkeitsrohrleitung
Abflussauslass
(VP20)
Abb. 5
Anzeige am
Innengerät
Nummer des
Luftauslasses
4
Innenaggregat
(Einheit [mm])
