(2) Bohren Sie Löcher für die Schraubbolzen der Aufhängung, den Auslass der Rohrleitungen, den
Auslass der Ablaufleitung und den Einlass der elektrischen Leitungen.
• Verwenden Sie die Installationsmusterzeichnung (11), auf der die Lage der oben angegebenen Bohrun-
gen dargestellt ist.
• Bestimmen Sie die Positionen für die Schraubbolzen der Aufhängung, den Auslass der Rohrleitungen, den
Auslass der Ablaufleitung und den Einlass der elektrischen Leitungen. Positionieren Sie dort das Loch.
HINWEIS
Sämtliche oben gezeigten Teile müssen vor Ort bereitgestellt werden. (Siehe Abb. 7)
• Verwenden Sie für die Aufhängung des Innengeräts Schrauben der Größe M8 oder M10.
Verwenden Sie Gewindedübel für die mitgelieferten Bolzen und Gewindeeinsätze oder Ankerschrauben
für neue Schrauben und befestigen Sie das Gerät fest am Gebäude, so dass die Verbindung die Masse
des Geräts tragen kann.
Stellen Sie darüber hinaus die Entfernung von der Decke im Voraus ein.
(3) Entfernen Sie die Teile des Innengeräts.
Entfernen Sie das Ansaugluftgitter. (Siehe Abb. 8)
• Schieben Sie die zwei Befestigungsknöpfe des Ansauggitters nach innen (wie durch den Pfeil ange-
zeigt), dabei nach oben anheben. Lassen Sie gleichzeitig eine zweite Person das an der Mitte des Luft-
auslasses angebrachte Klebeband anheben.
• Sobald das Ansauggitter etwa 45° weit geöffnet ist, kann es vom Gerät abgenommen werden.
Deutsch
Lage der rückwärts gerichteten
Gasrohrleitung und der Abflussverbindung
105
132
140

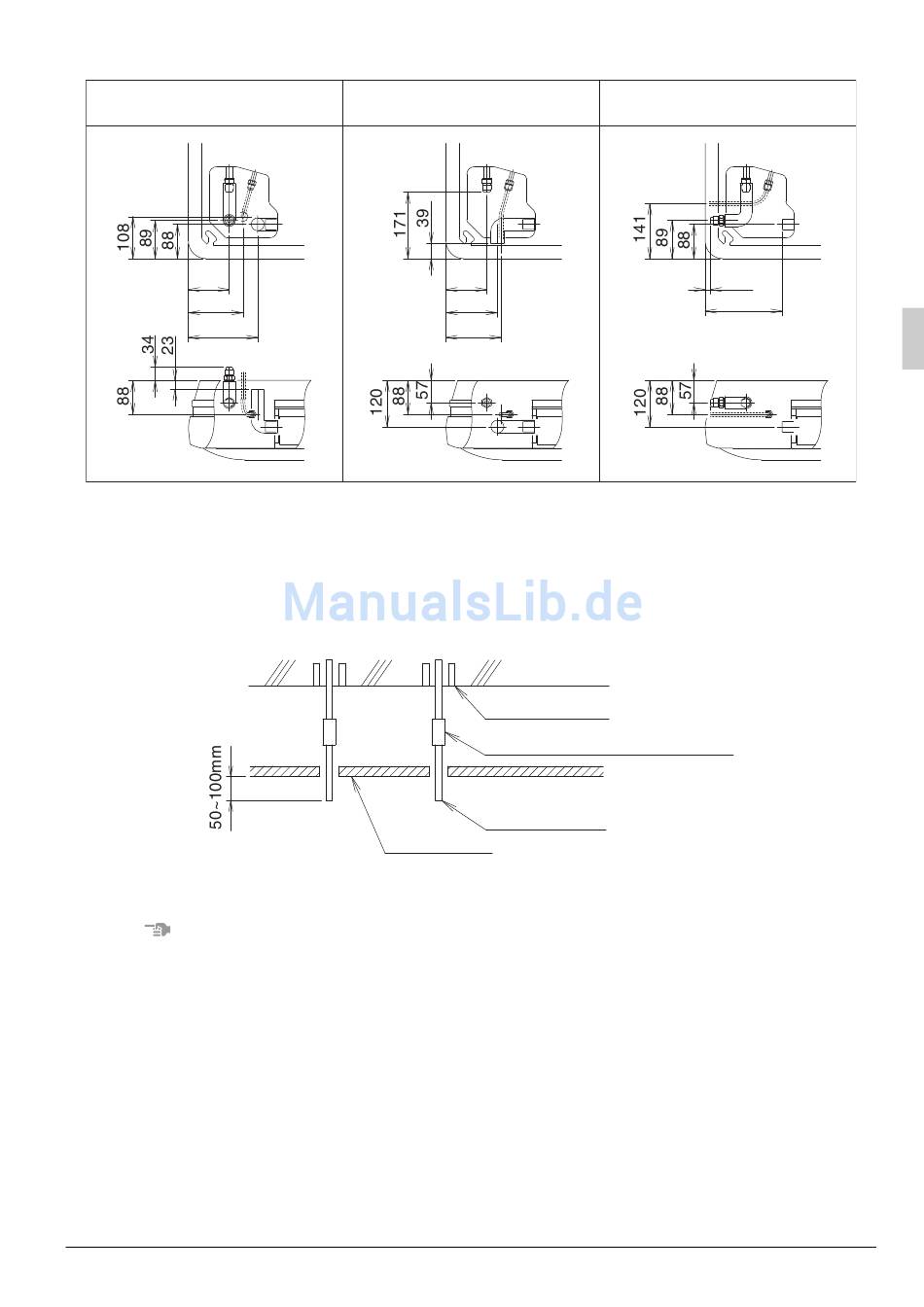

Abb. 6
Deckenplatte
Ankerschraube
Lange Mutter oder Spannschloss
Gewindebolzen
Deckenfläche
Abb. 7
(Einheit [mm])
Lage der nach rechts gerichteten
Gasrohrleitung und der Abflussverbindung
14
198
9
