* Für Simultanbetriebssystem muss die Fernbedienung an das
Hauptgerät angeschlossen werden.
HINWEIS
• Die Anschlussnummern der Außen- und Inneneinheiten müssen übereinstimmen.
8-5 ZENTRALE STEUERUNG
• Durch Anschließen der zentralen Steuerungsgeräte kann die SkyAir-Serie zentral als Gruppe gesteuert
werden.
• Die Steuerungskabel sind bauseitig bereitzustellen. Bereiten Sie sie wie in der Tabelle unten dargestellt.
• Informationen zum Anschlißen der zentralen Steuerungsgeräte finden Sie in der Betriebsanleitung und in
der technischen Anleitung für die zentralen Steuerungsgeräte.
• Schließen Sie das zentrale Gerät an das Innenaggregat an, das mit der Fernbedienung verbunden ist.
• Nur wenn die zentralen Steuerungsgeräte an die Gruppe angeschlossen sind, die über zwei Fernbedie-
nungen gesteuert werden, müssen die Einstellungen "Haupt-" und "Neben-Gerät" für die Fernbedienungen
vorgenommen werden.
Steuerungskabel
HINWEIS
• Ummantelte Vinylschnur oder Kabel (Isolierte Dicke: mind. 1 mm)
30
P1 P2 F1 F2
Remote
Transmission
controller
wiring
Fernbedienung 2
(Neben)
Zusätzliche
Fernbedienung
Umhüllte Vinylschnur oder Kabel (2-Draht) (HIN-
Klemmenblock
(X1M)
(Hauptgerät*)
Innenaggregat

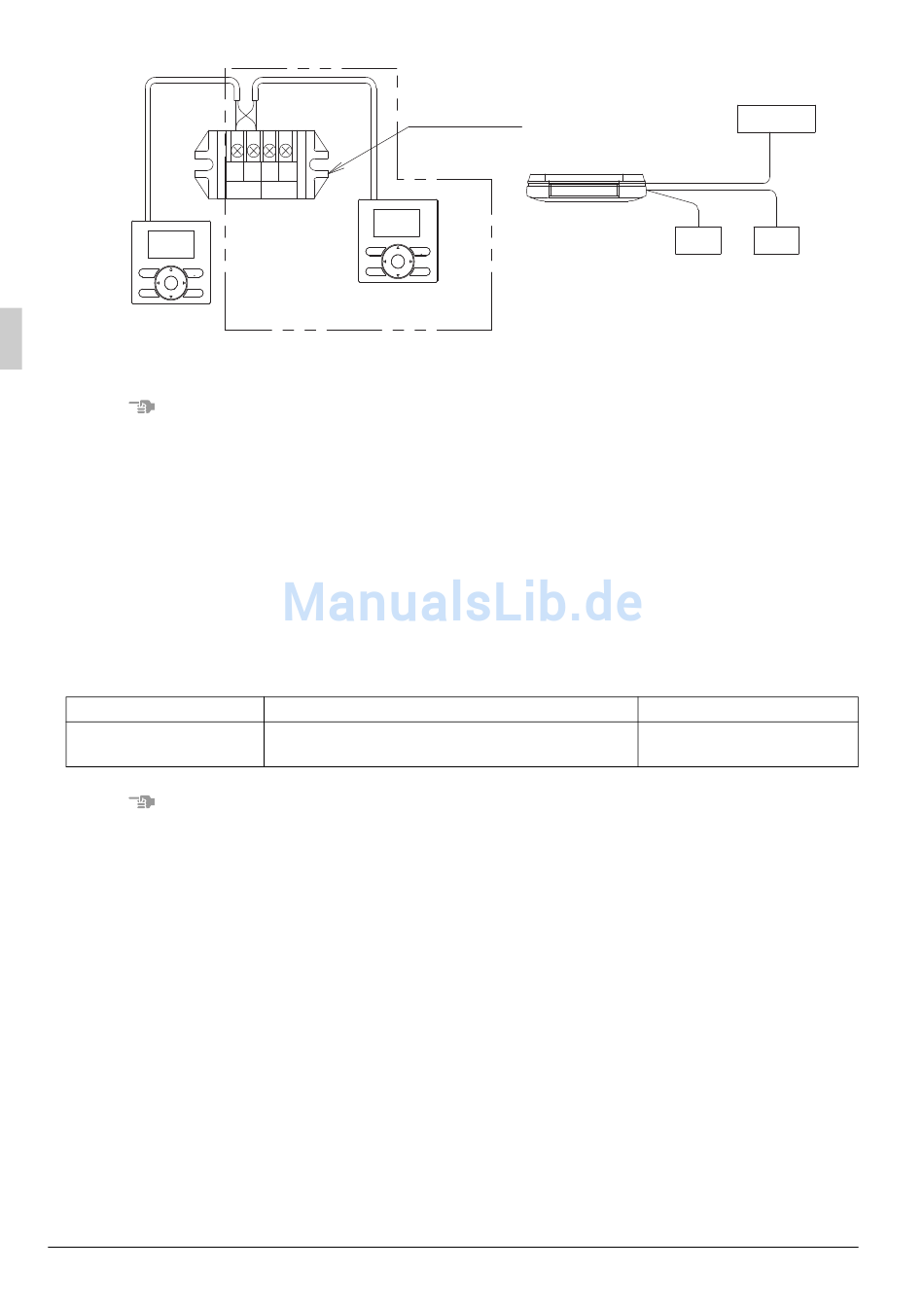

Abb. 46
Verdrahtung
WEIS)
Außenaggregat
Fernbedienung 1
Fernbedienung 2
Größe mm²
0,75 – 1,25
