• Halten Sie einen Abstand von 50 mm oder mehr zwischen den Niederspannungskabeln (Fernbedie-
nungskabel) und den Hochspannungskabeln (Übertragungskabel, Erdungskabel) überall außerhalb des
Innengerätes ein.
Wenn beide Verkabelungen zusammen verlegt werden, können sie durch elektrisches Rauschen
(außen) beeinträchtigt werden und Fehlfunktionen oder Systemausfälle verursachen.
WARNUNG
Führen Sie die Verkabelung stets so, dass der Schaltkastendeckel sicher befestigt werden kann.
Wenn der Schaltkastendeckel nicht angebracht ist, kann sich die Verkabelung verschieben oder zwi-
schen Kasten und Deckel eingeklemmt werden und elektrische Schläge oder einen Brand verursachen.

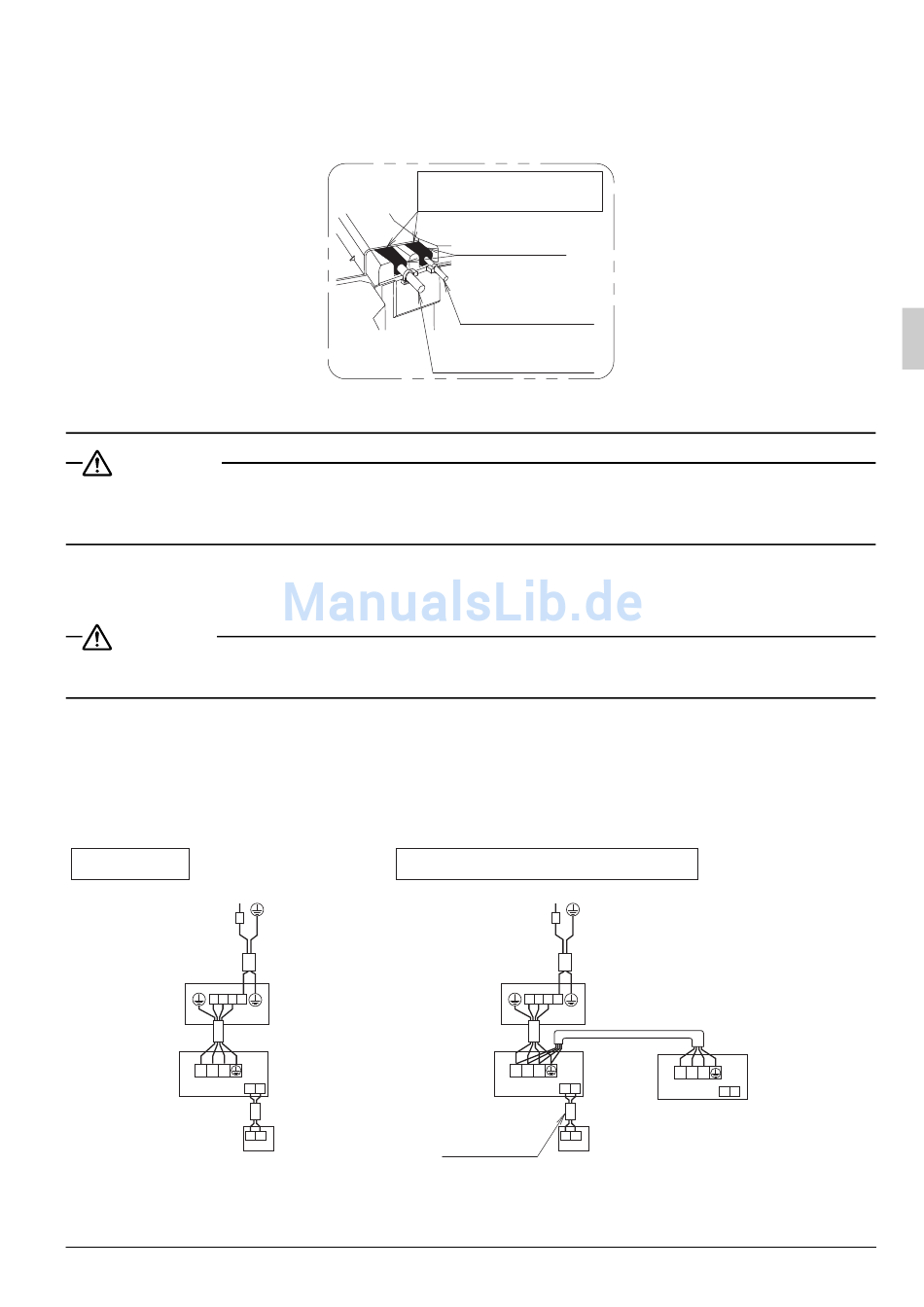

8-4 VERKABELUNGSBEISPIELE
ACHTUNG
Es muss ein Fehlerstrom-Schutzschalter im Außenaggregat installiert werden.
Andernfalls kann es zu elektrischen Schlägen oder einem Brand kommen.
Zur Verdrahtung von Außenaggregaten siehe Installationshandbuch des Außenaggregats.
Die Systemausführung bestätigen.
• Gepaarte Ausführung: 1 Fernbedienung steuert 1 Innenaggregat (Standardsystem). (Siehe Abb. 40)
• Simultanbetriebssystem: 1 Fernbedienung steuert 2 Innenaggregate (2 Innenaggregate werden simul-
tan betrieben). (Siehe Abb. 41)
Paartyp
Fehlerstrom-
Schutzschalter
Außenaggregat
1 2 3
HINWEIS 1)
1 2 3
Innenaggregat
Fernbedienung
(Sonderzubehör)
Abb. 40
Deutsch
Stromversorgung
220 - 240 V
~
50 Hz
P1 P2
Innenaggregat(Hauptgerät)
P1 P2
Mit Kitt und
Isoliermaterial abdichten.
Dichtmaterial
(klein) (9)
Fernbedienungs-
kabel
Übertragungsdrähte·
Erdungskabel
Abb. 39
Simultanbetriebs-System
Stromversorgung
Fehlerstrom-
Schutzschalter
Außenaggregat
1 2 3
HINWEIS 1)
1 2 3
P1 P2
Fernbedienung
P1 P2
HINWEIS 2)
(Sonderzubehör)
Abb. 41
220 - 240 V
~
50 Hz
1 2 3
P1 P2
Innenaggregat (Nebengerät)
