HINWEIS
1. Die Anschlussnummern der Außen- und Inneneinheiten müssen übereinstimmen.
2-1. Schließen Sie die Fernbedienung nur an das Hauptgerät an.
2-2. Die Fernbedienung muss nur an das Hauptgerät angeschlossen werden; ein Anschluss an Nebengeräte
über Verbindungskabel ist nicht erforderlich. (Nebengeräte nicht anschließen.)
2-3. Der Innentemperatursensor ist nur für die Innenaggregate aktiv, mit denen die Fernbedienung verbun-
den ist.
2-4. Die Länge der Kabel zwischen Innengerät und Außengerät hängt vom angeschlossenen Modell ab
sowie von der Anzahl angeschlossener Geräte und der maximalen Rohrleitungslänge.
Einzelheiten finden Sie in den technischen Dokumenten.

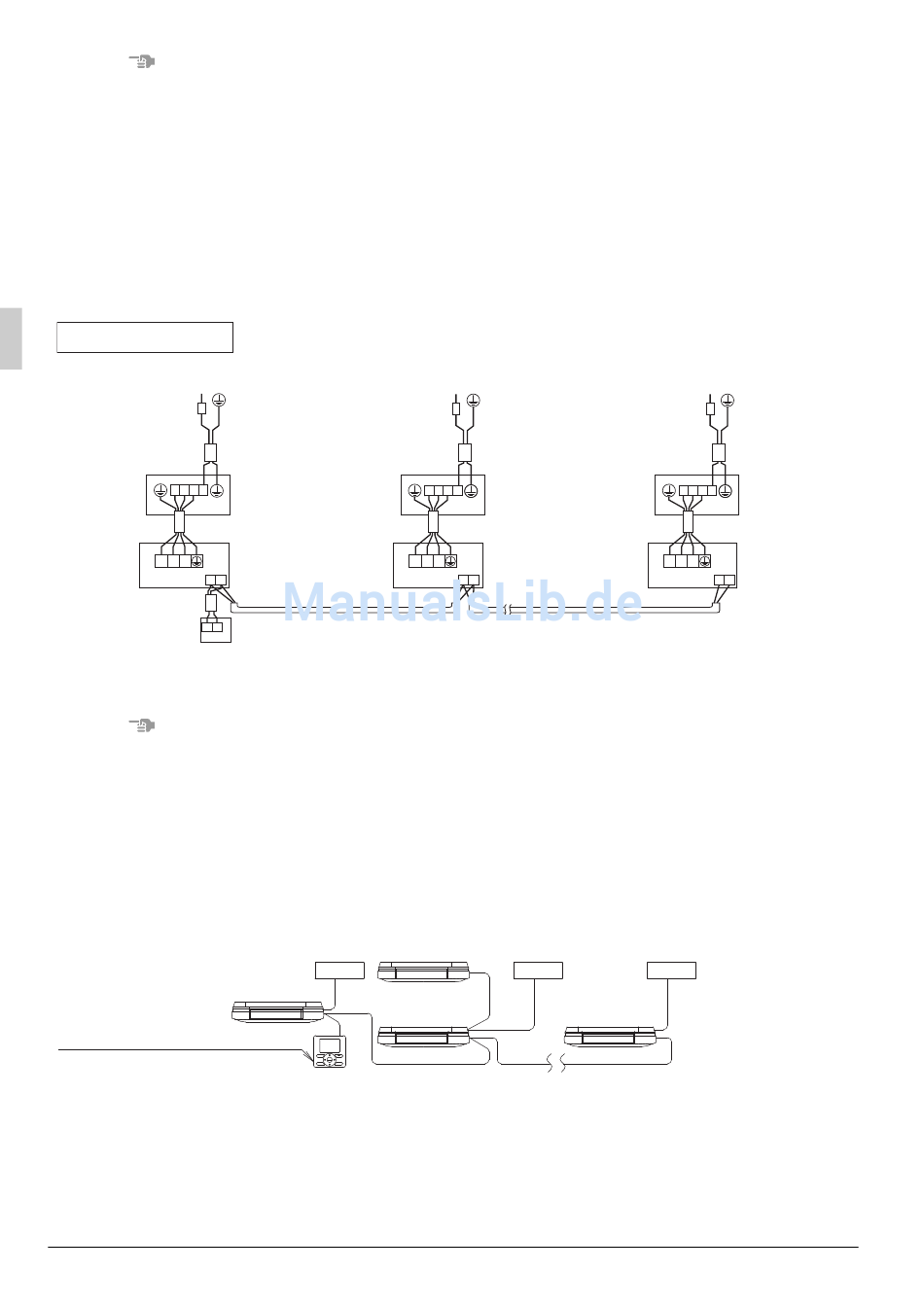

• Gruppensteuerung: Fernbedienung steuert bis zu 16 Innenaggregate
(Alle Innenaggregate werden durch die Fernbedienung gesteuert). (Siehe Abb. 42)
Gruppensteuerung
Stromversorgung
Fehlerstrom-
Schutzschalter
Außenaggregat
1 2 3
HINWEIS)
1 2 3
P1 P2
Innenaggregat
P1 P2
HINWEIS
• Die Anschlussnummern der Außen- und Inneneinheiten müssen übereinstimmen.
Bei Nutzung der Gruppensteuerung
• Bei Verwendung als eine Tandemeinheit oder als eine Master-Einheit für den Simultanbetrieb können Sie
gleichzeitig die Start-/Stopp- (Gruppen-) steuerung für bis zu 16 Einheiten mit der Fernbedienung ausfüh-
ren. (Siehe Abb. 43)
• In diesem Fall werden alle Innenaggregate in der Gruppe über die Fernbedienung der Gruppensteuerung
gesteuert.
• Wählen Sie eine Fernbedienung, die zu so vielen Funktionen in der Gruppe wie möglich passt.
Innenaggregat 1
Gruppensteuerungs-Fernbedienung
28
220 - 240 V
~
Fehlerstrom-
50 Hz
Schutzschalter
Außenaggregat
Innenaggregat
Gruppensteuerungs-Fernbedienung
(Sonderzubehör)
Innenaggregat
(Nebengerät)
Außenaggregat 1
Innenaggregat 2
(Hauptgerät)
Stromversorgung
220 - 240 V
~
50 Hz
1 2 3
HINWEIS)
1 2 3
P1 P2
Abb. 42
Außenaggregat 2 Außenaggregat 16
Innenaggregat 16
Abb. 43
Stromversorgung
220 - 240 V
Fehlerstrom-
Schutzschalter
Außenaggregat
1 2 3
HINWEIS)
1 2 3
P1 P2
Innenaggregat
Für Simultanbetriebstyp
müssen die
Fernbedienungskabel
durch das Hauptgerät
geführt werden.
~
50 Hz
Deutsch
