7. ABLAUFLEITUNGSARBEITEN
(1) Führen Sie die Ablaufleitungen aus.
Verbinden Sie die Ablaufleitungen so, dass das problemlose Ablaufen sichergestellt ist.
• Die Ablaufleitungen können aus 3 Richtungen verbunden werden. (Siehe Abb. 25, 26 und 27)

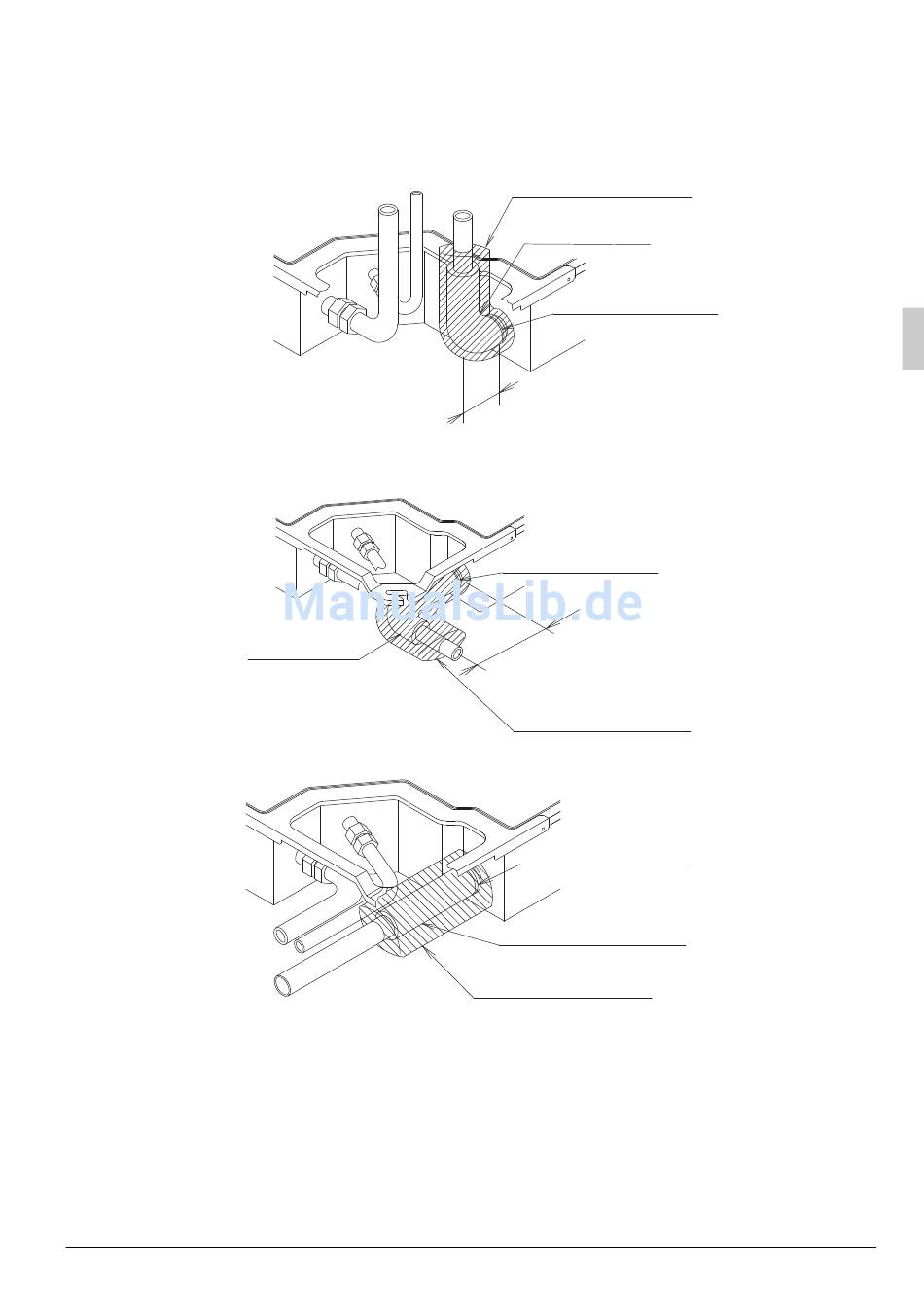

Abb. 25
(Aufsteigende Rohrleitung)
• Wählen Sie einen Rohrdurchmesser, der dem Durchmesser der Verbindungsrohrleitung entspricht oder
größer ist (außer Steigleitung) (Rohrleitungen aus Polyvinylchlorid, Nenndurchmesser 20 mm, Außen-
durchmesser 26 mm).
Deutsch
Rohrknie (10)
(Zubehör)
Abb. 26
(Rückwärts gerichtete Rohrleitung)
Abb. 27
(Nach rechts gerichtete Rohrleitung)
Dichtmaterial (groß) (8)
(Zubehör)
Rohrknie (10)
(Zubehör)
Metallschelle (2)
(Zubehör)
Kürzere Seite
Metallschelle (2)
(Zubehör)
Längere Seite
Dichtmaterial (groß) (8)
(Zubehör)
Metallschelle (2)
(Zubehör)
Ablaufschlauch (1)
(Zubehör)
Dichtmaterial (groß) (8)
(Zubehör)
