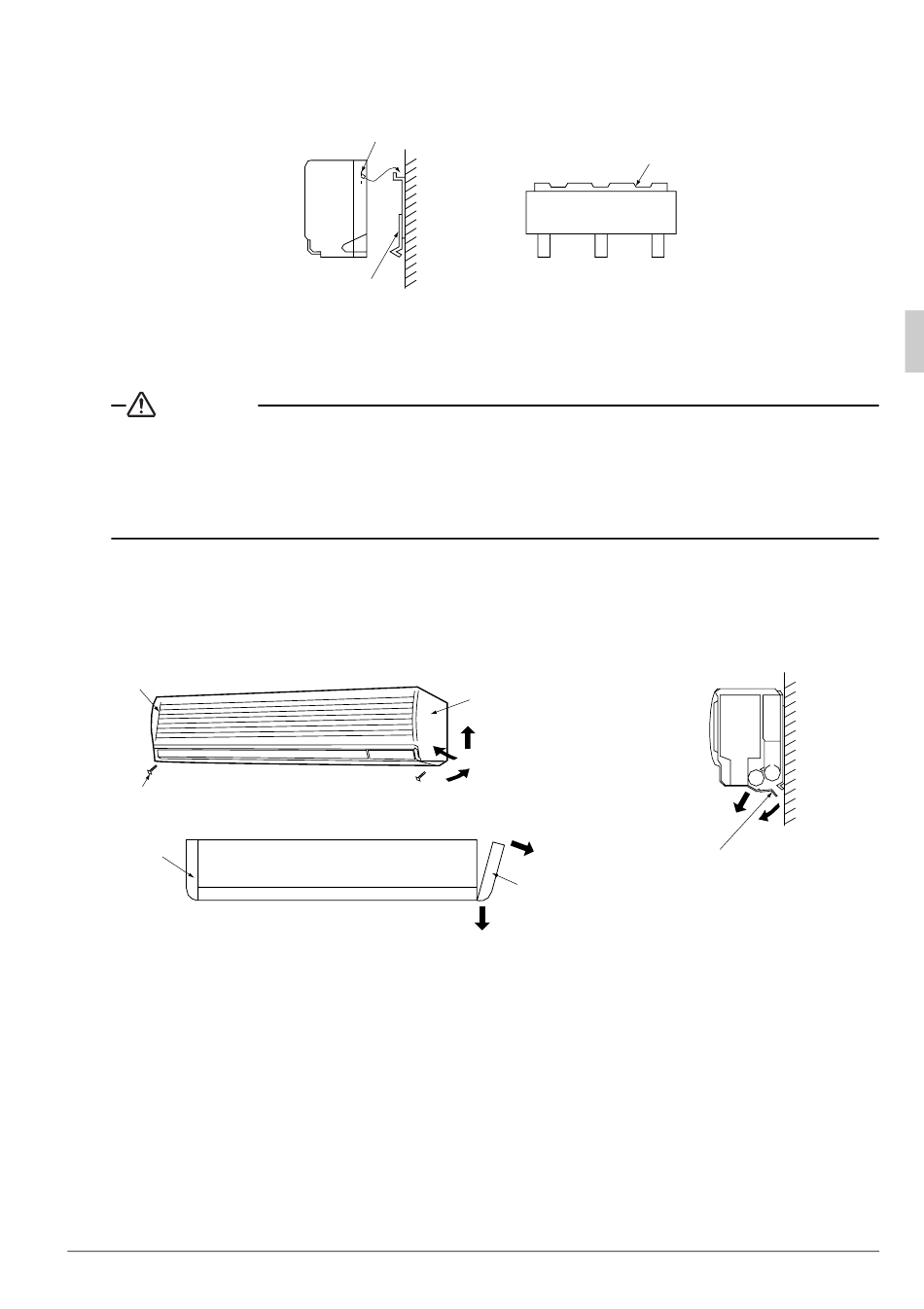

5. Hängen Sie das Innengerät fest an den Haken auf der Montageplatte.
(Siehe Abb. 4 und 5)
• Wenn Leitungen von links verlegt werden oder integrierte Leitungen verwendet werden, die Boden-
platte entfernen, um die Arbeit zu erleichtern.
ACHTUNG
Installieren Sie das Gerät so, dass es sich in der Waage befindet oder nach rechts geneigt ist. Aller-
dings darf es nicht mit einer Neigung nach vorn installiert werden. Die Neigung nach links oder das
Ankippen nach vorn verhindern den einwandfreien Wasserablauf und können das Austreten von
Wasser zur Folge haben.
Halten Sie das Gerät beim Anheben nicht an den waagerechten Lamellen fest. (Dadurch könnten
die Lüftungs-Lamellen beschädigt werden.)
[ Abnehmen der Seiten- und Bodenplatten ]
• Die Schrauben in der Seitenplatte entfernen, und die Seitenplatte nach außen ziehen (A). Danach bei
nach oben gedrückter Büchse (B) die Platte zur Vorderseite des Aggregats (C) schieben. (Gleich für
linke und rechte Seite.)
( Siehe Abb. 6 und 7 )
Linke Platte
Seitenplattenschraube
Linke
Seitenplatte
• Nach dem Abnehmen der Seitenplatten die Bodenplatte um ca. 45° nach unten drehen (D) und nach
außen (E) ziehen. (Siehe Abb. 8)
5. KÄLTEMITTELLEITUNGSARBEITEN
• Siehe Installationshandbuch des Außengeräts für Einzelheiten des Anschlusses der
Kühlmittelleitungen.
• Denken Sie daran, sowohl die flüssigkeitsseitigen als auch die gasseitigen Rohrleitungen gut zu isolieren.
• Wenn Sie das nicht tun, kann unter Umständen Kondenswasser austreten. (Verwenden Sie Isolationsmate-
rial, das problemlos eine Temperatur von 120°C aushält.)
Deutsch
Loch zum Einhaken
des Innenaggregats
Wand
1) Installationsplatte
Abb. 4
(C)
Abb. 6
Oberseite
Abb. 7
Abb. 5
Rechte Seitenplatte
(B)
(A)
(A)
Rechte
Seitenplatte
(C)
Haken
Wand
(E)
(D)
Ca. 45°
Bodenplatte
Abb. 8
7
