1.2 Aufbau des Geräts
1.2.1 Geräteansichten

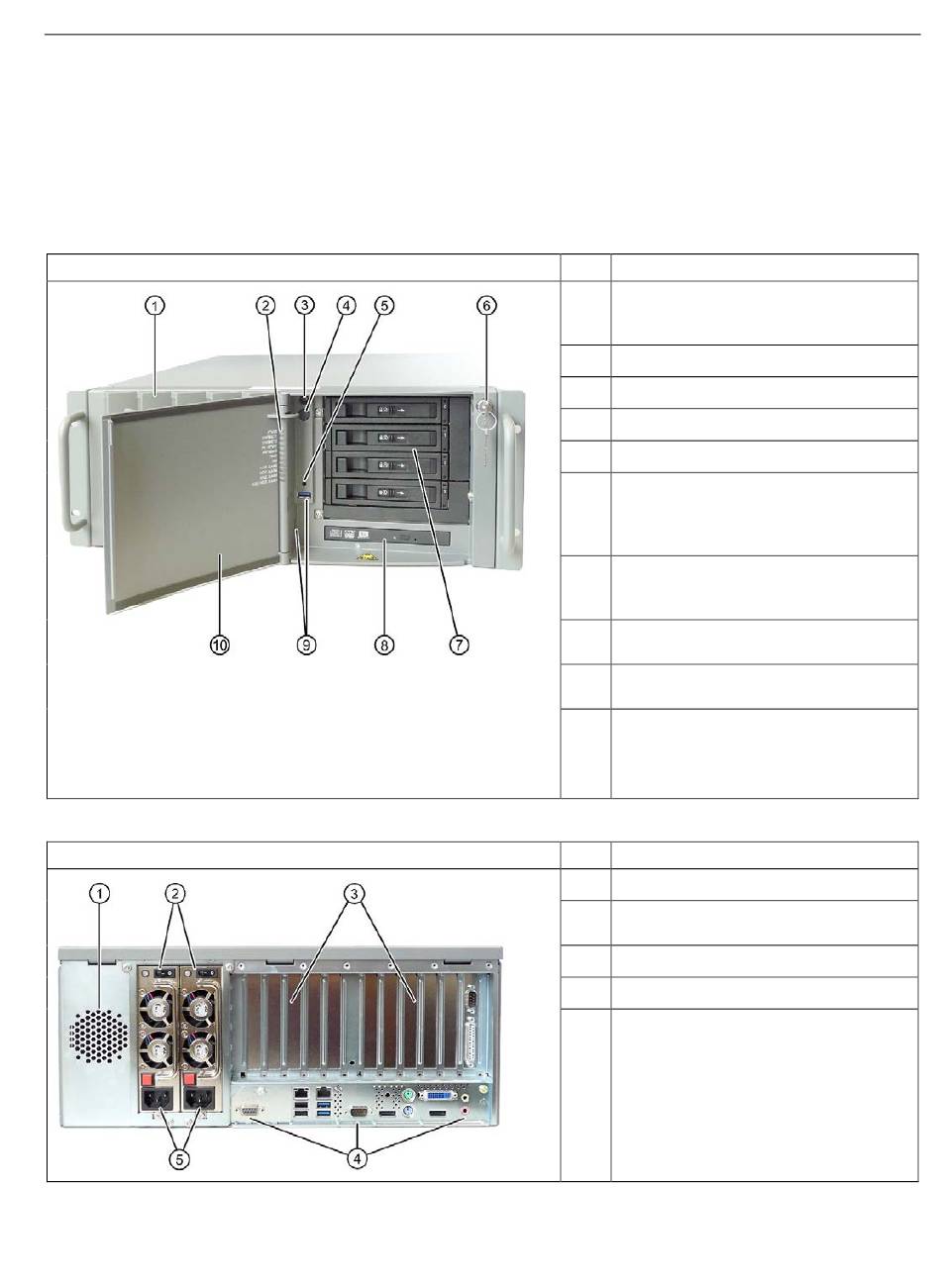

Frontansicht des Geräts (Beispiel)
Rückansicht des Geräts (Beispiel)
SIMATIC IPC847D
Betriebsanleitung, 03/2018, A5E32997452-AC
1.2 Aufbau des Geräts
Pos Beschreibung
①
Frontblende mit Öffnungen zur Belüftung
des Geräts (Filtermatte und Lüfter befin-
den sich hinter der Frontblende).
②
Betriebsanzeigen
③
Deckelschraube
④
Ein-Aus-Taster
⑤
Reset-Taster
⑥
Schloss
Schlüssel senkrecht: geöffnet
•
Schlüssel waagrecht: geschlossen
•
⑦
Einbaumöglichkeit für Festplatten-
Wechselrahmen oder 5¼"-Komponenten
z. B. Batteriepack
⑧
Einbaumöglichkeit für optisches Laufwerk
(Slimline) z. B. DVD
⑨
USB-Schnittstelle: 1 × USB 3.0, 1 × USB
2.0 (links an der Fronttür)
⑩
Abschließbare Fronttür, die Schutz bietet
gegen unbefugten Zugriff. Verschließen
Sie die Fronttür im Normalbetrieb mit dem
⑥
Schloss .
Pos Beschreibung
①
Entlüftung
②
Einbauplatz für Stromversorgung (optio-
nal z.B. redundante Stromversorgung)
③
Steckplätze für Erweiterungskarten
④
Schnittstellen
⑤
Netzanschluss der Stromversorgung
Überblick
