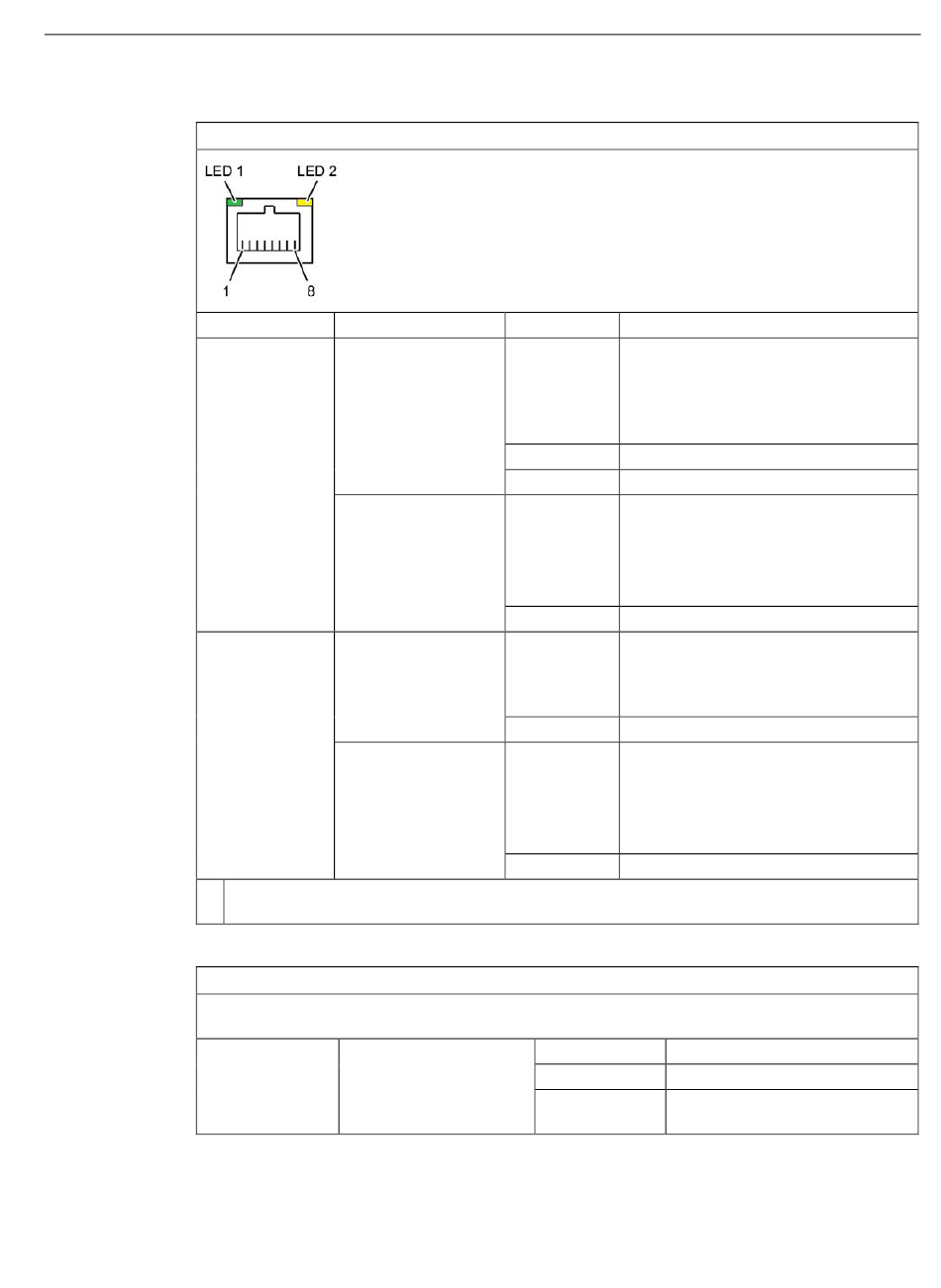

Betriebsanzeigen auf der Rückseite
Anzeige
Ethernet LAN 1, 2
*
PROFINET LAN
X1, P1, P2, P3 *
*
Virtuelle Betriebsanzeigen
Die zwei "virtuellen" CP 1616 LEDs sind nur in der SIMATIC-Software sichtbar und können via
SNMP abgefragt werden.
PROFINET
SIMATIC IPC847D
Betriebsanleitung, 03/2018, A5E32997452-AC
Bedeutung
Grüne LED
Link Statusanzeige
Gelbe LED
Activity Statusanzeige
Grüne LED
Link Statusanzeige
des CP 1616 Kanals
Gelbe LED
Activity Statusanzeige
des CP 1616 Kanals
Die LAN- und PROFINET-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse num-
meriert. Die Nummerierung durch das Betriebssystem kann davon abweichen.
Virtuelle LEDs
LED Beschreibung
AUS
Kein Kabel angeschlossen
•
Kabel nicht aktiv
•
Schnittstelle disabled, 10 MBit Kabel
•
aktiv
GRÜN 100 MBit Kabel aktiv
ORANGE 1000 MBit Kabel aktiv
AUS
Kein Kabel angeschlossen
•
Kabel nicht aktiv
•
Schnittstelle disabled
•
keine Aktivität
•
GELB Datentransfer aktiv
AUS
Kein Kabel angeschlossen
•
Kabel nicht aktiv
•
Schnittstelle disabled
•
GRÜN Aktives Kabel angeschlossen
AUS
Kein Kabel angeschlossen
•
Kabel nicht aktiv
•
Schnittstelle disabled
•
keine Aktivität
•
GELB Datentransfer aktiv
RUN CP ist aktiv
STOP CP ist im Stoppzustand
Blinkt Die Zustände "blinkt langsam"
oder "blink schnell" gibt es nicht.
Überblick
1.2 Aufbau des Geräts
