Gerät warten und instand setzen
7.5 Hardware einbauen und ausbauen
7.5.5

AC-USV tauschen

Voraussetzung
● Schraubendreher T10
● Das Gerät ist ausgeschaltet.
Vorgehensweise
1. Fahren Sie das Betriebssystem über das Startmenü
herunter.
2. Schalten Sie an der AC-USV den Ein-Aus-Schalter aus
(Stellung "0").
3. Trennen Sie das Gerät vom Stromnetz, ziehen Sie alle
Verbindungskabel vom Gerät ab.
4. Entfernen Sie den Kabelbinder, der die Leitungen im
Gehäuse fixiert.

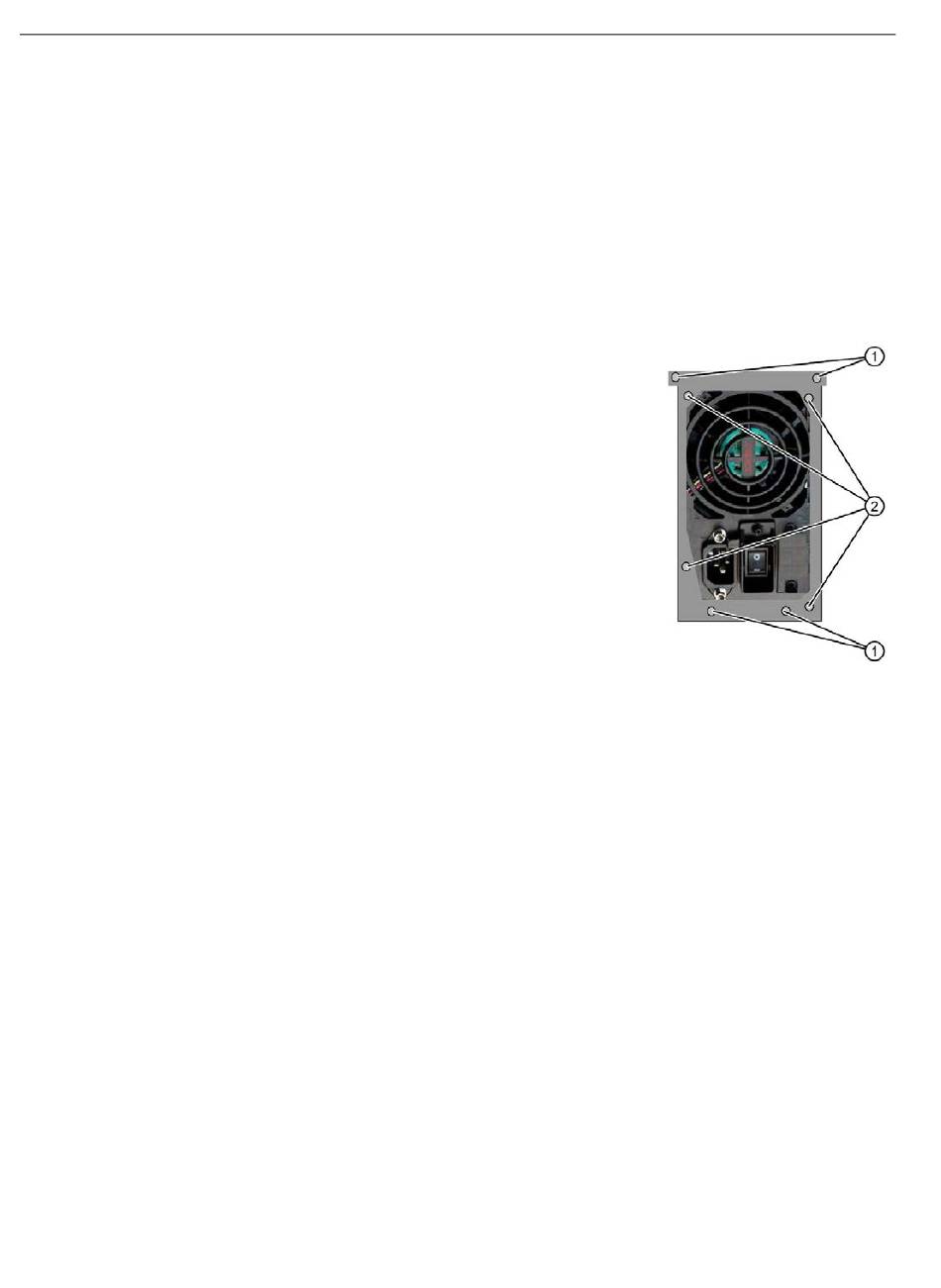

5. Drehen Sie die Befestigungsschrauben
Halterungsblechs heraus.
6. Ziehen Sie das Netzteil nach hinten soweit aus dem
Gehäuse heraus, bis die Leitungen der AC-USV
zugänglich sind.
7. Ziehen Sie die Leitungen von der AC-USV ab.
8. Drehen Sie die Befestigungsschrauben
Halterungsblech heraus.
9. Gehen Sie zum Einbauen der neuen AC-USV in
umgekehrter Reihenfolge vor.
144
①
des
②
der AC-USV am
Betriebsanleitung, 03/2018, A5E32997452-AC
SIMATIC IPC847D
