1.2 Aufbau des Geräts
1.2.1

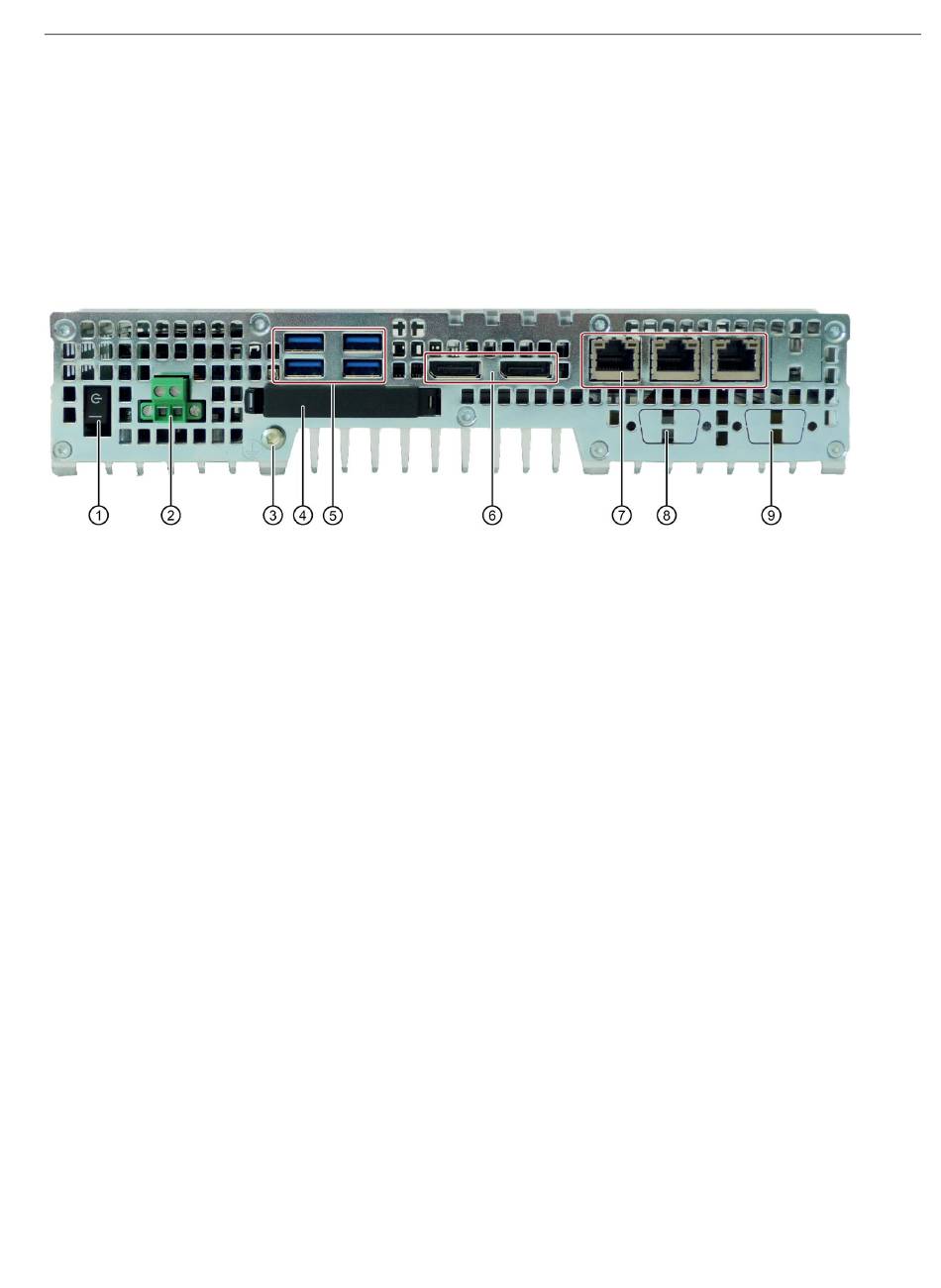

Schnittstellen und Bedienelemente

① Ein-Aus-Schalter
② DC 24 V
③ Schutzleiter
④ Speicherkarteneinschub
⑤ 4 × USB
⑥ 2 x DisplayPort
⑦ 3 × Ethernet / 2 x Ethernet
⑧ COM1
⑨ COM2
SIMATIC IPC427E
Betriebsanleitung, 11/2020, A5E37454813-AD
Der Ein-Aus-Schalter trennt das Gerät nicht von der Stromversorgung. Stellung
"EIN", wenn das Symbol "_" eingedrückt ist. Stellung im Auslieferungszustand ist
"AUS".
Stromversorgungsanschluss
Anschluss für den Schutzleiter
Steckplatz für die CFast-Karte mit Abdeckung
USB 3.0 high current, abwärts kompatibel zu USB 2.0/1.1
DisplayPort-Anschluss für digitalen Monitor
RJ45-Schnittstelle (10/100/1000 Mbit/s); 2 x RJ45 (optional)
Serielle Schnittstelle (optional)
Serielle Schnittstelle (optional)
