SIMATIC IPC847E Einfache Stromversorgung (850 W)
Produktinformation
Inhaltsverzeichnis
Gültigkeit dieser Produktinformation .................................................................................................................................. 1
Anschlüsse für die Stromversorgung ................................................................................................................................... 1
Bedienelemente ................................................................................................................................................................... 2
Betriebsanzeigen zum System ............................................................................................................................................. 2
Überwachungsfunktionen ................................................................................................................................................... 2
Allgemeine technische Daten .............................................................................................................................................. 3
Technische Daten ................................................................................................................................................................. 3
Leistungsbedarf der Systemkomponenten ......................................................................................................................... 3
Stromversorgung der PCIe-Erweiterungskarten .................................................................................................................. 4
Gültigkeit dieser Produktinformation
Diese Produktinformation enthält nach UL/EN/IEC 61010 wichtige Hinweise zum Betrieb folgender Geräte:
•
SIMATIC IPC847E mit den Artikelnummern 6AG4114-3xx8x-xxxx
Zum Inhalt dieser Produktinformation

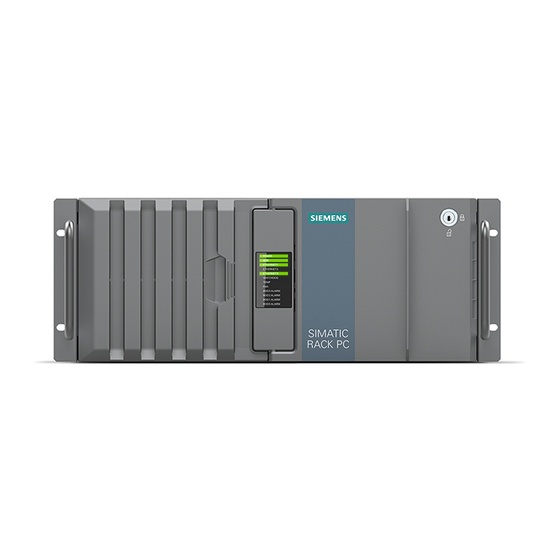

Das Gerät SIMATIC IPC847E kann jetzt auch mit folgender Stromversorgung betrieben werden:
•
Einfache Stromversorgung (850 W)
Diese Produktinformation enthält die zusätzlichen wichtigen Hinweise und Informationen zum Betreiben des Geräts mit der
einfachen Stromversorgung (850 W).
Hinweis
Die Hinweise in dieser Produktinformation ergänzen die Aussagen in den zu Grunde liegenden Betriebsanleitungen, in den
Release Notes und in der Online-Hilfe.
Alle Angaben in diesen Dokumenten zur einfachen Stromversorgung beziehen sich auf die Ausführung mit 400 W und
behalten ihre Gültigkeit.
Die vollständige Dokumentation (Stand 10/2018) zum Standardgerät finden Sie im Internet unter: SIMATIC IPC847E
User Manual (https://support.industry.siemens.com/cs/ww/de/view/109763148).

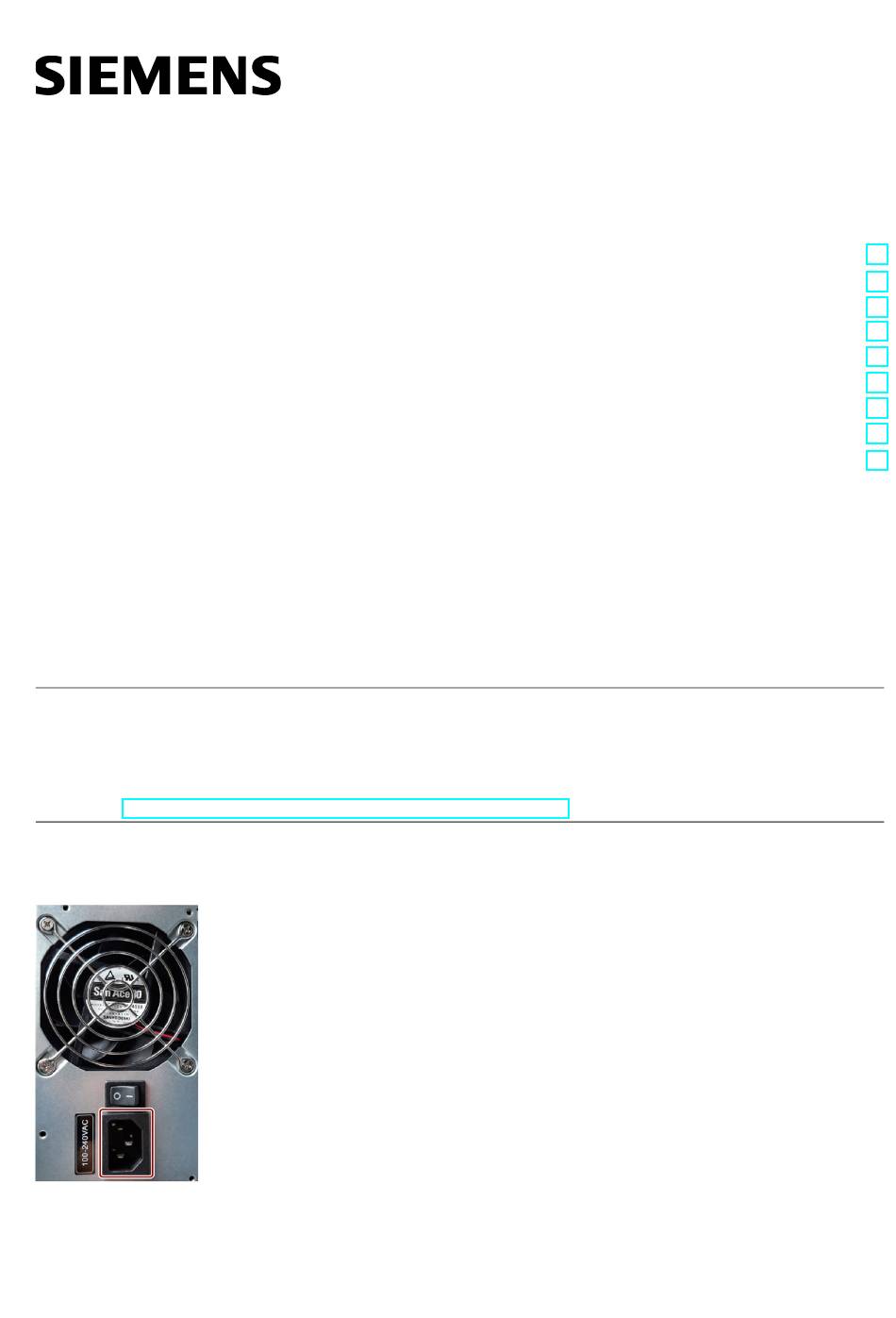

Anschlüsse für die Stromversorgung
Buchse für Netzstecker
SIMATIC IPC847E Einfache Stromversorgung (850 W)
A5E51125364-AA, 06/2021
1
