Anzeige- und Bedienpanel

8.5.4.1

Bedienpanel - Aufbau und Funktion

Das Bedienpanel ist mit der Grundplatine mit einem 26-poligen Anschlusskabel verbunden.
Bedienpanel
8.5.4.2

Belegung der Stecker auf dem Bedienpanel

Extern Reset (3) Typ: JST B2B-PH-SM3-TB
Pin-Nr.
1
2
Das Gerät wird zurückgesetzt, wenn die Pins 1 und 2 (z.B. per Taster) kurzgeschlossen
werden. Es verbleibt in diesem Zustand bis der Kurzschluss aufgehoben wird.
Hinweis
Für detaillierte Informationen zu den Schnittstellenbelegungen wenden Sie sich bitte an den
Customer Support oder das Reparaturcenter.
SIMATIC IPC847D
Betriebsanleitung, 03/2018, A5E32997452-AC
Kurzbezeichnung Bedeutung
PWR Good Extern reset, (IO low max. 30 mA)
GND Masse
Technische Angaben
8.5 Hardwarebeschreibung

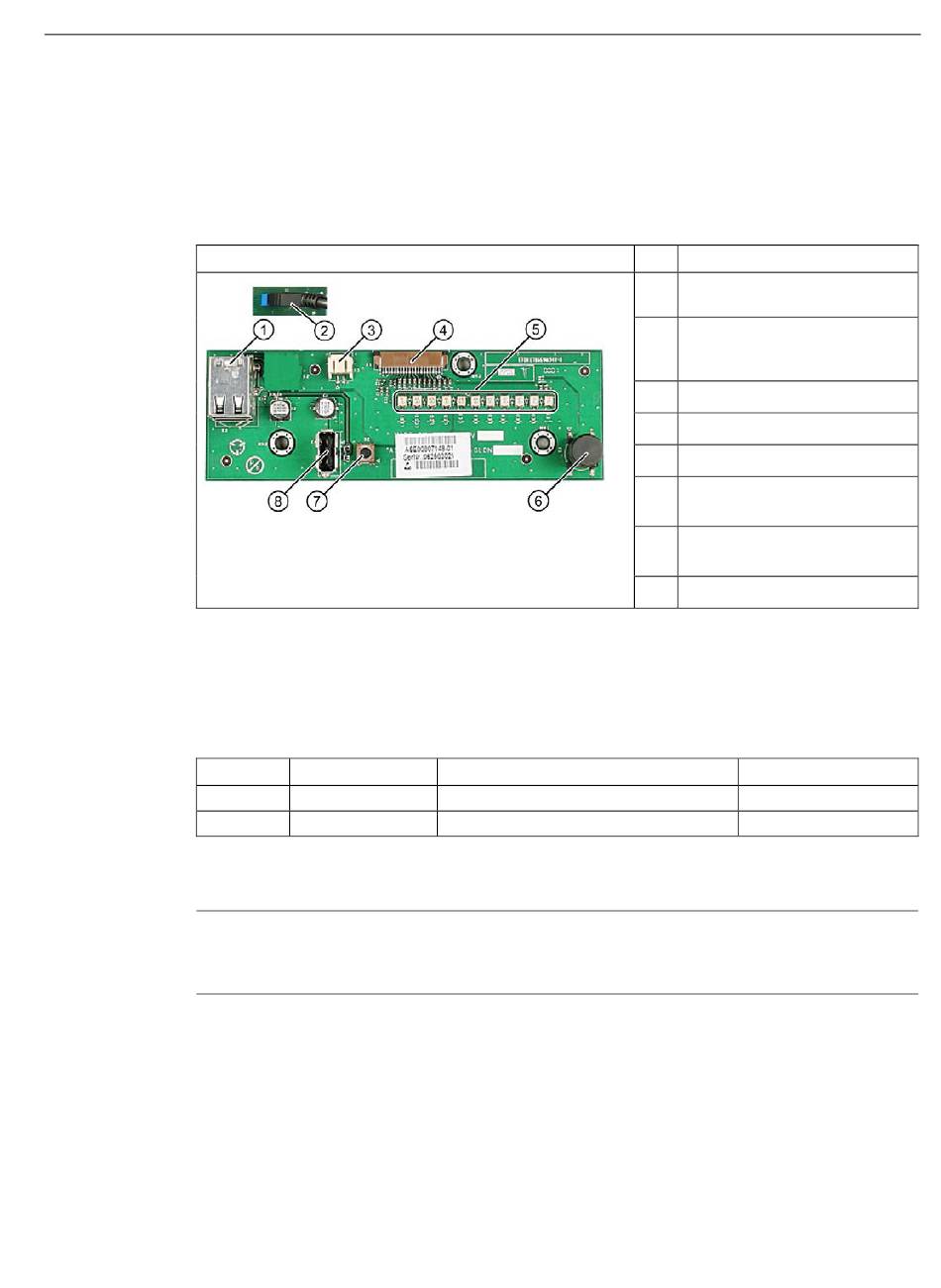

Pos Beschreibung
①
USB Port: nur der oberste USB
Kontakt ist belegt
②
20-polige Stiftleiste, auf der
Rückseite: Anschluss an die
Grundplatine
③
Extern Reset-Stecker
④
Anschluss an die Grundplatine
⑤
LEDs
⑥
Ein-Aus-Taster
1-poliger Taster
⑦
Reset-Taster
1-poliger Taster
⑧
USB-Port
Eingang / Ausgang
