Technische Angaben
8.3 Maßbilder
8.3.3 Maßbild der Erweiterungskarten

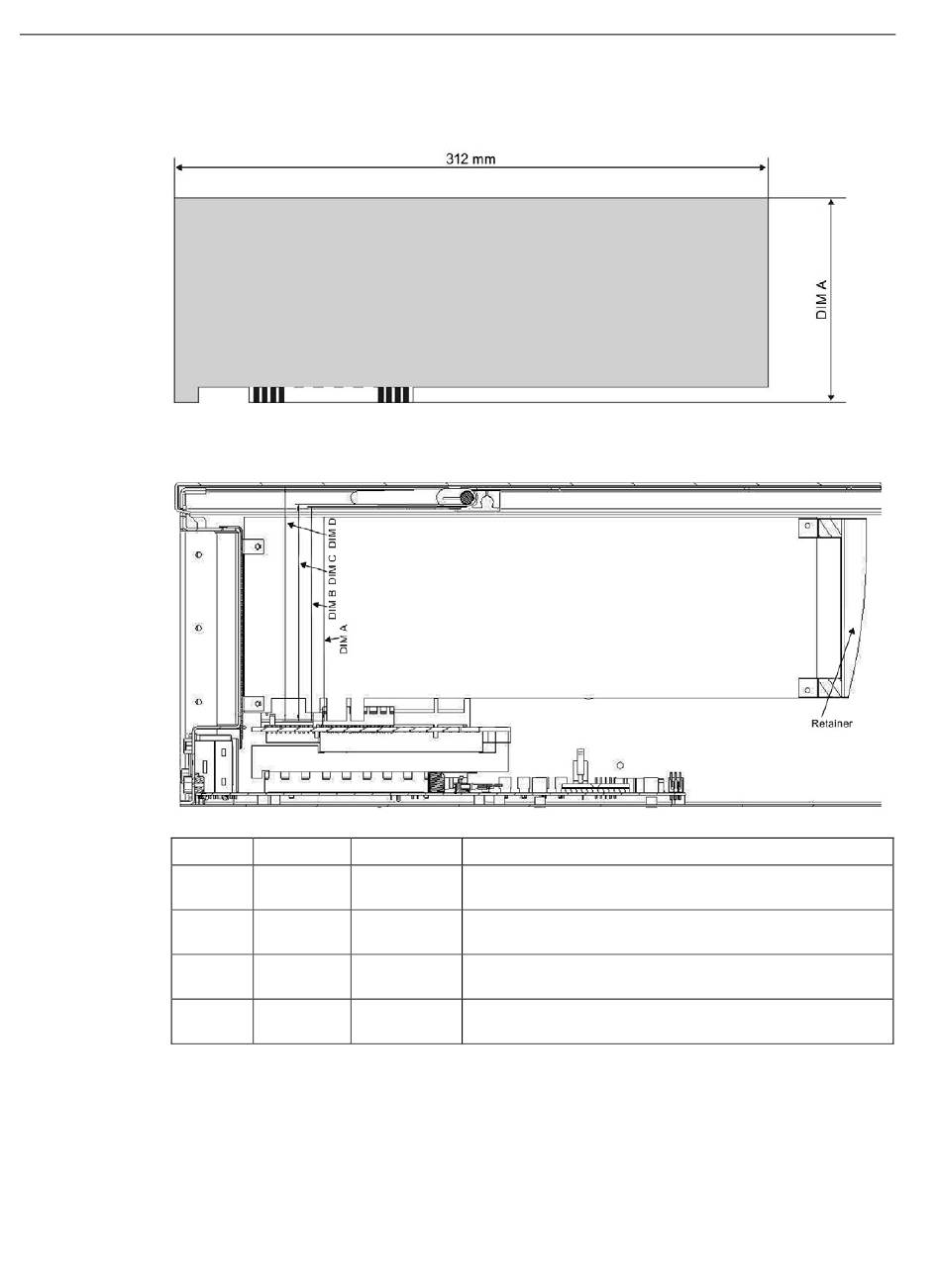

Die folgende Abbildung zeigt die maximale Größe der einbaubaren PCI-/PCI Express-
Erweiterungskarte, ohne Slot-Winkel und Retainer dargestellt.
DIM A
DIM B
DIM C
DIM D
176
PCI PCIe
106,68 mm 111,15 mm
111,94 mm 116,4 mm
113,44 mm 117,9 mm
123,54 mm 128,0 mm
Bedeutung
Unterkante der Erweiterungskarte bis Oberkante der Bau-
gruppe
Unterkante der Erweiterungskarte bis Unterkante des Nie-
derhalters
Unterkante der Erweiterungskarte bis zum Niederhalterträ-
ger
Unterkante der Erweiterungskarte bis Unterseite der Gerä-
teabdeckung
