Aufbau des Geräts
1.1 Äußerer Aufbau

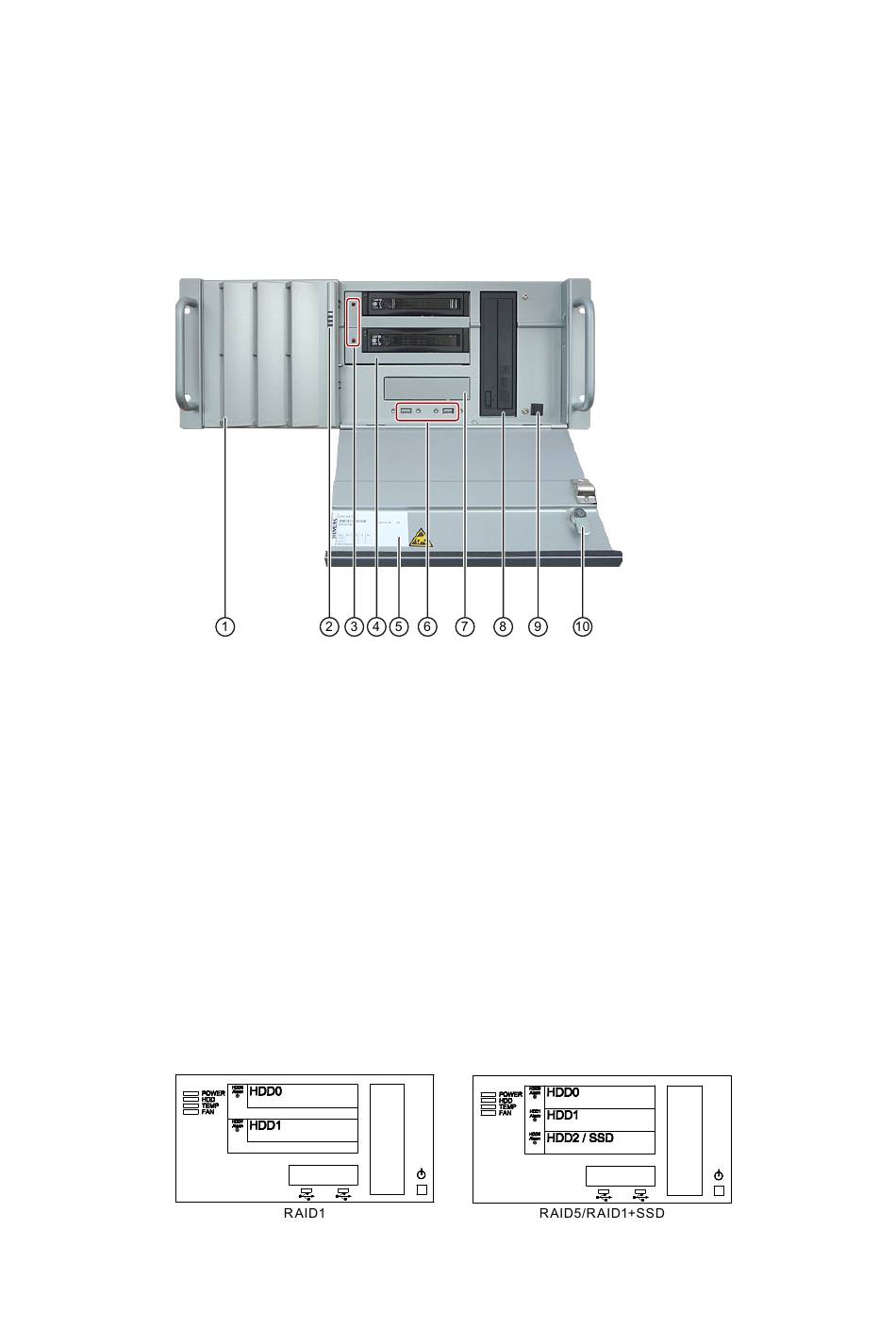

Vorderansicht
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
Laufwerkbeschriftung
Bei einem RAID-System mit Wechselrahmen befindet sich eines der folgenden Schilder an
der Innenseite der Frontklappe des Geräts.
SIMATIC IPC547D
Kompaktbetriebsanleitung, 06/2011, A5E03473796-01
Frontblende
Betriebsanzeigen
HDD Alarm-LEDs, bei RAID-Systemen im Wechselrahmen
Einbaumöglichkeit für DVD-ROM-, DVD-Brenner-Laufwerk und Festplatten-
Wechselrahmen
Typenschild
USB-Schnittstellen
Einbaumöglichkeit für 3,5"-Gerät
Einbaumöglichkeit für DVD-ROM-, DVD-Brenner-Laufwerk
Ein-/Aus-Taster
Frontklappe mit Schloss
