Technische Angaben
8.5 Hardwarebeschreibung
Variante 2: 11 Slots
Es können Erweiterungskarten entsprechend PCI-Spezifikation (Rev. 2.3) bzw.
PCIe-Spezifikation 2 eingebaut werden. Alle PCI-Steckplätze sind masterfähig. Die
Stromversorgung der Erweiterungskarten erfolgt über die Verbindung der Busplatine direkt
von der Stromversorgung.
214

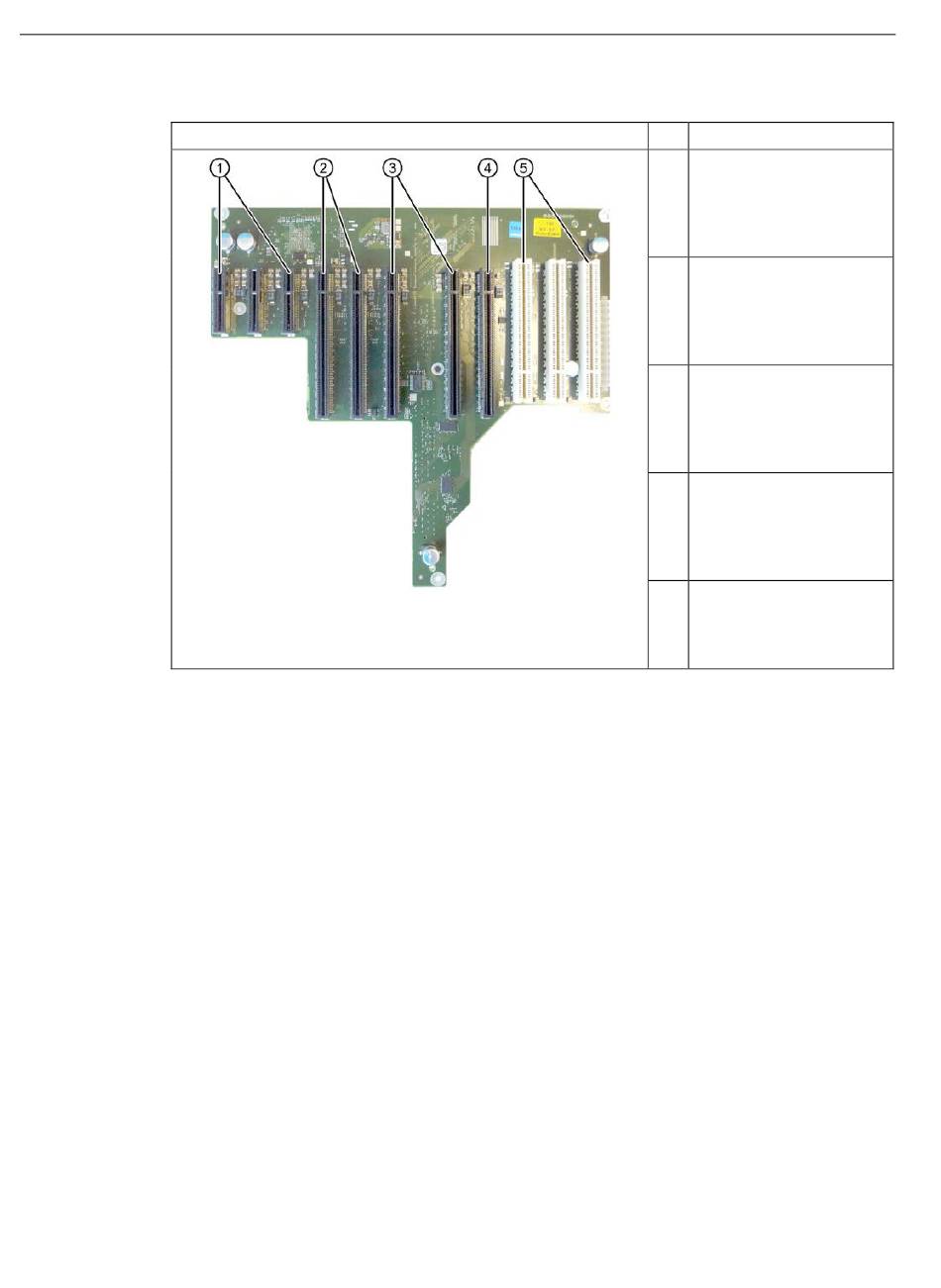

①
3 × PCIe x4 Direktstecker-
buchsen
Slot 1, 2, 3
Belegung: PCIe x4 Gen2
Aktive Lanes: 4
②
2 × PCIe x16 Direktstek-
kerbuchsen
Slot 4, 5
Belegung: PCIe x4 Gen2
Aktive Lanes: 4
③
2 × PCIe x16 Direktstek-
kerbuchsen
Slot 6, 7
Belegung: PCIe x4 Gen3
Aktive Lanes: 4
④
1 × PCIe x16 Direktstek-
kerbuchse
Slot 8
Belegung: PCIe x8 Gen3
Aktive Lanes: 8
⑤
3 × PCI Direktsteckerbuch-
sen
Slot 9, 10, 11
PCI-Bus primary
