Technische Angaben
8.5 Hardwarebeschreibung

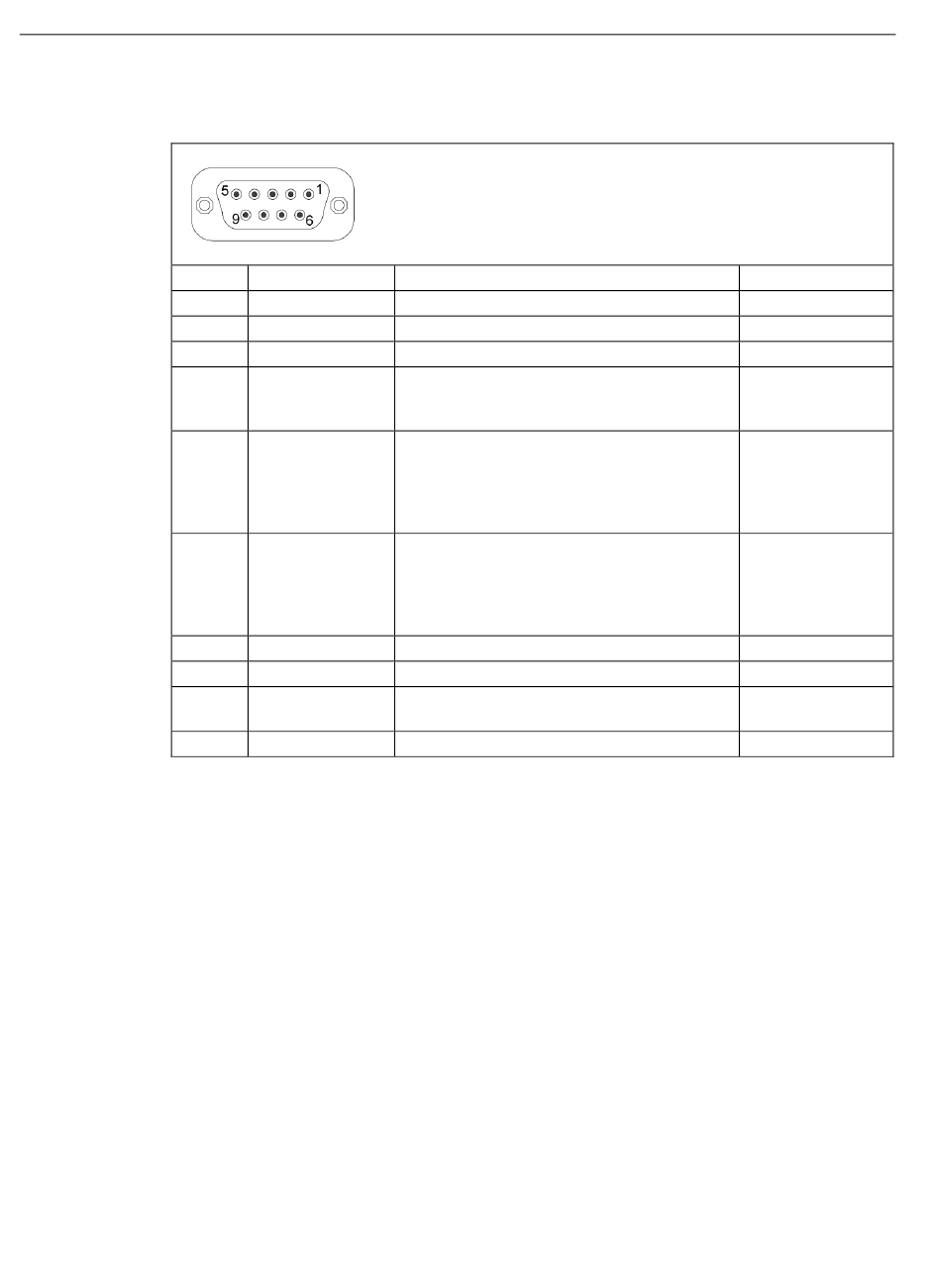

PROFIBUS/MPI-Schnittstelle X9
Pin-Nr.
1
2
3
4
5
6
7
8
9
Schirm
Optionale Produktausprägung
1
198
1
Kurzbezeichnung Bedeutung
– nicht belegt
– nicht belegt
LTG_B Signalleitung B der MPI-Baugruppe
RTS_AS RTSAS, Steuersignal für Empfangs-
Datenstrom. Das Signal ist '1' aktiv wenn die
direkt angeschlossene AS sendet.
M5EXT M5EXT Rückleiter (GND) der 5 V-Versorgung.
Die Strombelastung durch einen externen
Verbraucher der zwischen P5EXT und M5EXT
angeschlossen wird, darf max. 90 mA betra-
gen.
P5 EXT P5EXT Versorgung (+5 V) der 5 V-Versorgung.
Die Strombelastung durch einen externen
Verbraucher der zwischen P5EXT und M5EXT
angeschlossen wird, darf max. 90 mA betra-
gen.
– nicht belegt
LTG_A Signalleitung A der MPI-Baugruppe
RTS_PG RTS-Ausgangssignal der MPI-Baugruppe. Das
Signal ist '1' wenn das PG sendet.
auf Steckergehäuse
Eingang / Ausgang
–
–
Ein-/Ausgang
Eingang
Ausgang
Ausgang
–
Ein-/Ausgang
Ausgang
