Batteriepack Ac-Usv Tauschen - Siemens SIMATIC IPC847D Betriebsanleitung

Gerät warten und instand setzen
7.5 Hardware einbauen und ausbauen
7.5.3

Batteriepack AC-USV tauschen

Voraussetzung
Sie benötigen einen Schraubendreher T10
Vorgehensweise

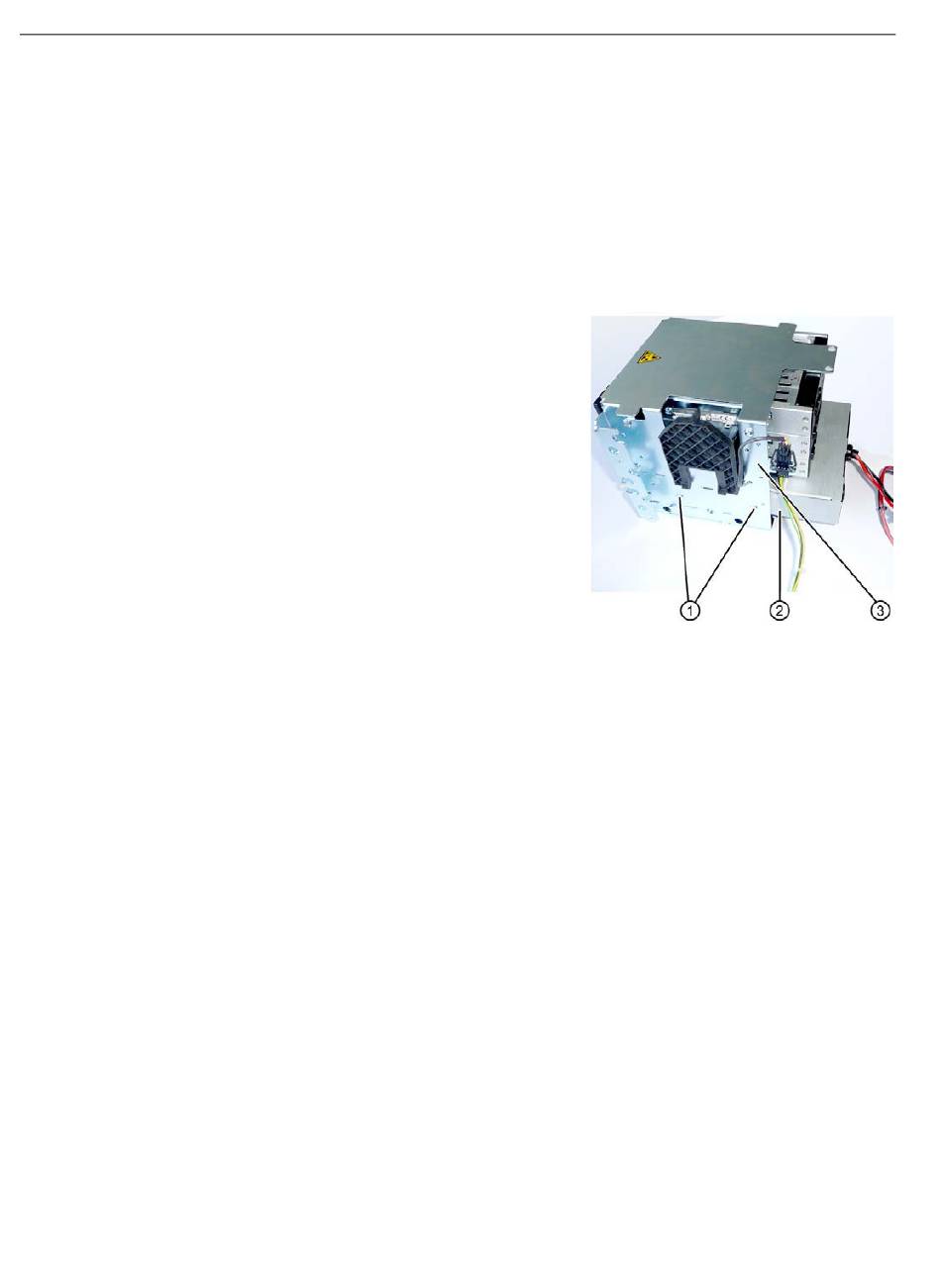

1. Bauen Sie den vorderen Laufwerkhalter
siehe Kapitel 6.5.3 in der Betriebsanleitung
SIMATIC IPC847D.
2. Ziehen Sie die Stecker
Batteriepacks von der USV ab.
3. Entfernen Sie die 2 Befestigungsschrauben
des Batteriepacks
des Laufwerkhalters
4. Ziehen Sie den Batteriepack
Laufwerkhalter.
5. Gehen Sie zum Einbauen des neuen
Batteriepacks in umgekehrter Reihenfolge vor.
