Gerät in Betrieb nehmen
4.4 Hinweise zu verschiedenen Gerätekonfigurationen
4.4.5.5

Hardware RAID-System

SAS Hardware RAID-Adapterkarte mit eigener CPU und Cache-Speicher:
● Für Anwendungen mit hohen Anforderungen in Bezug auf geringen
Systemrückwirkungen des RAID-Systems.
● Mit einer wartungsfreien Pufferung für hohe Datensicherheit.
● Der RAID-Controller mit PCIe x8-Schnittstelle belegt einen
PCIe x16-Erweiterungssteckplatz des Geräts.
Der benachbarte Steckplatz muss frei bleiben und zur Sicherung der Kühlung mit einem
perforierten Slotblech bestückt sein.
Voraussetzungen für Adaptec Storage Manager-Software
Folgende Voraussetzungen müssen erfüllt sein, bevor Sie die Software während der
Inbetriebnahme zum ersten Mal nutzen:
● 4 GB Hauptspeicher
● Das Betriebssystem ist neu gestartet.
● Das Betriebssystem ist mit einem Passwort gesichert.
● Login und Passwort von Betriebssystem und Storage Manager-Software sind gleich.
Die Datensicherung erfolgt auf zwei oder drei SAS-Festplatten. Damit kann das System bei
einer defekten Festplatte oder bei Verbindungsproblemen eines Ports weiterarbeiten und
erreicht eine hohe Verfügbarkeit. Durch ein optional bestellbares Hot-Spare-Laufwerk ) kann
die Verfügbarkeit des Systems weiter erhöht werden.

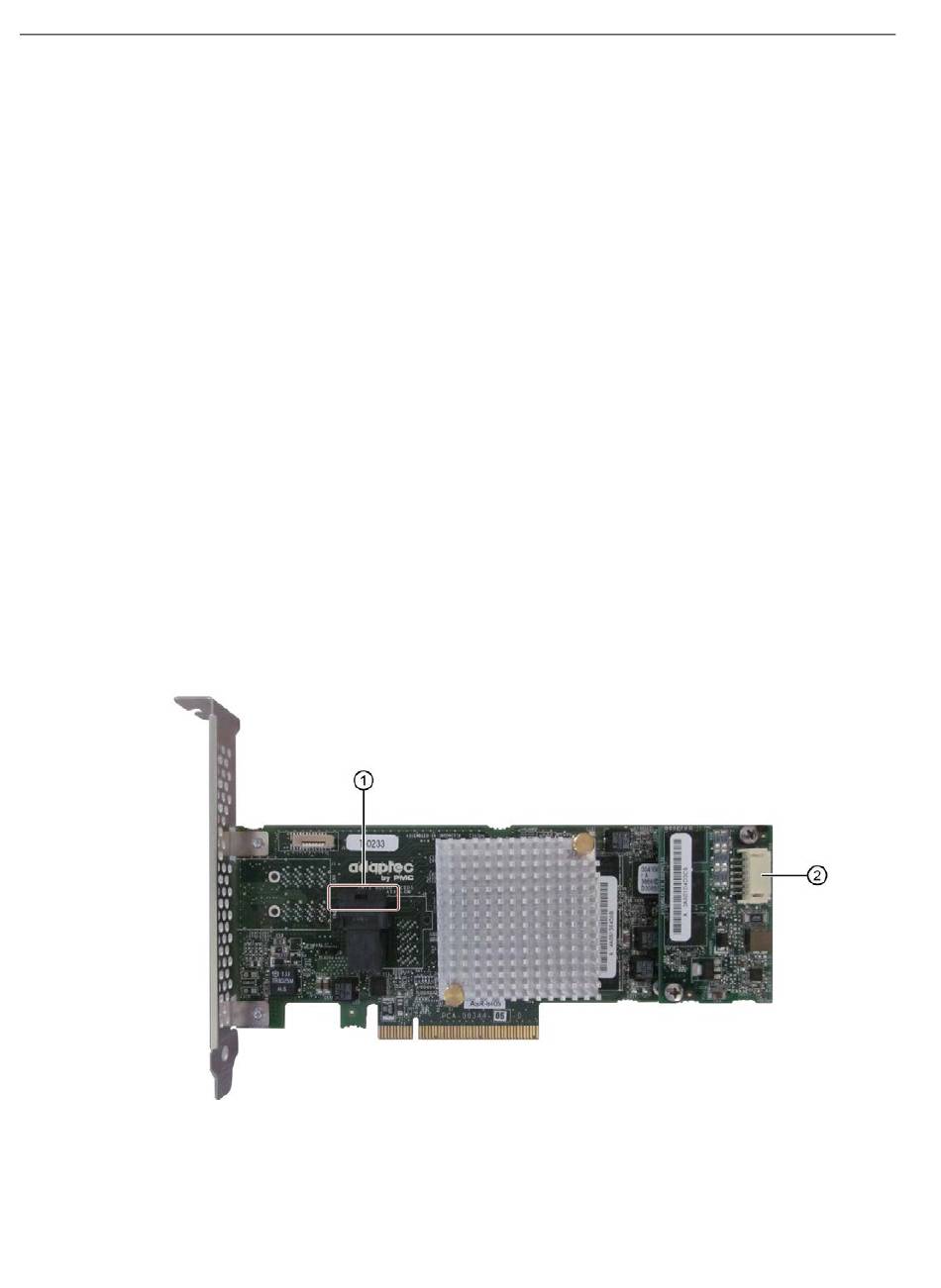

①
②
76
Anschluss für die SAS-Datenleitung
Anschluss für Zero Maintenance Modul (ZMM)
