Ac-Stromversorgung (Usv) - Siemens SIMATIC IPC847D Betriebsanleitung

8.4.5

AC-Stromversorgung (USV)

Ausgangsspannung
Spannung
+ 12 V
- 12 V
+ 5 V
+ 3,3 V
+ 5 V Aux
Die Summenleistung der Spannungen + 5 V und + 3,3 V darf bei ATX-Stromversorgung maximal
1
160 W betragen
Die Summenleistung der Spannungen + 5 V, + 3,3 V und 12 V darf bei ATX-Stromversorgung
2
maximal 235 W betragen
Der maximale Einschaltstrom beträgt bei:
AC 110 V, 31 A für 5 ms
AC 230 V, 75 A für 5 ms

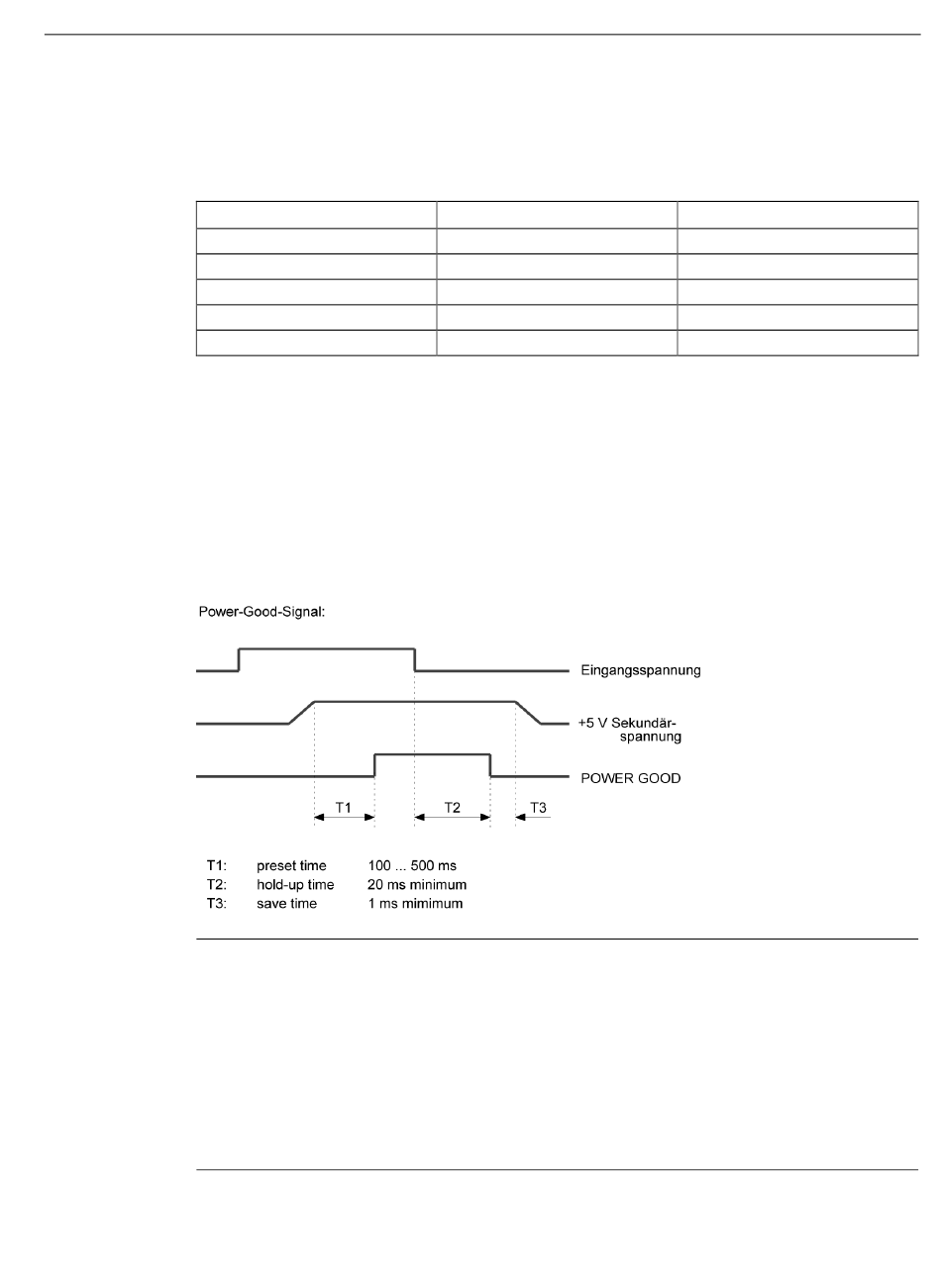

Power-Good-Signal
Hinweis
Die Stromversorgung enthält eine PFC (Power Factor Correction)-Schaltung zur Einhaltung
der EMV-Richtlinie.
An SIMATIC PCs mit PFC angeschlossene externe Unterbrechungsfreie
Stromversorgungen müssen eine sinusförmige Ausgangsspannung im Normal- und
Pufferbetrieb liefern.
Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3
beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und
Batteriebetrieb sind mit der Klassifizierung "VFI-SS-...." oder "VI-SS-...." gekennzeichnet.
SIMATIC IPC847D
Betriebsanleitung, 03/2018, A5E32997452-AC
Max. Strom
22 A
0,5 A
22 A
1, 2
20 A
1
2 A
Technische Angaben
8.4 Technische Daten
Spannungskonstanz
+/- 5 %
+/- 5 %
+/- 4 %
+/- 4 %
+ 5 %
187
