Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

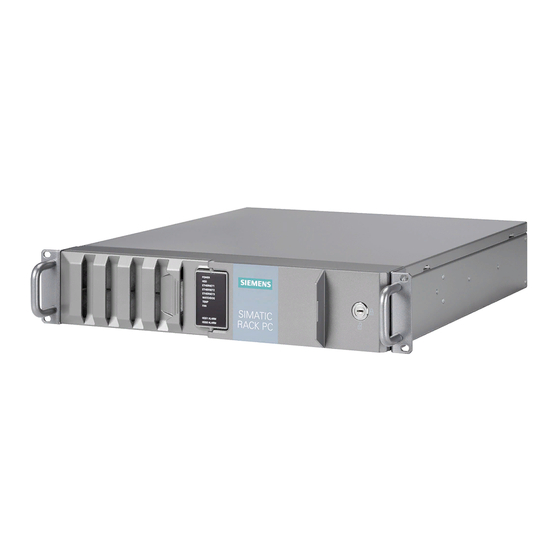

Solide Kenntnisse über Personal Computer werden vorausgesetzt. Allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik werden empfohlen. Gültigkeitsbereich Diese Firmware/BIOS-Beschreibung gilt für folgende SIMATIC IPCs: ● SIMATIC IPC627E ● SIMATIC IPC677E ● SIMATIC IPC647E ● SIMATIC IPC847E Historie Folgende Ausgaben dieser Firmware/BIOS-Beschreibung wurden bisher veröffentlicht: Ausgabe Bemerkung...
Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
Seite 5
Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr...
Firmware-Auswahlmenü bedienen Firmware-Auswahlmenü öffnen Vorgehensweise 1. Schalten Sie das Gerät ein oder starten Sie das Gerät neu. Hinweis Nach dem Einschalten des Geräts wird folgende Meldung kurz angezeigt: Press Esc for boot options 2. Drücken Sie sofort nach dem Einschalten des Geräts die Taste <Esc> und halten Sie diese gedrückt.
Firmware konfigurieren Setup Utility starten Mit dem Firmware-Konfigurationsmenü "Setup Utility" konfigurieren Sie wichtige Firmware- Einstellungen Ihres Geräts. Vorgehensweise 1. Öffnen Sie das Firmware-Auswahlmenü (Seite 8). 2. Wählen Sie in der "Main Page" mit den Pfeiltasten der Tastatur die Option "Setup Utility". 3.
ID der Grundplatine. Intel ME Version / SKU Version der Intel® Management Engine (ME). CPB Ver Version des Siemens Command Parameter Block (CPB). TPM Ver Firmware-Version des Trusted Platform Module (TPM). Firmware/BIOS-Beschreibung SIMATIC IPC627E, IPC677E, IPC647E, IPC847E Betriebsanleitung, 10/2018, A5E45911199-AA...
Seite 11
Firmware konfigurieren 2.3 Register "Main" "System Time" und "System Date" aufrufen Einstellungen zu Datum und Uhrzeit. Wählen Sie: "Setup Utility (Seite 9)" > "Main" > "System Time" und "System Date". Firmware- Erklärung Einstellung System Time Aktuelle Uhrzeit des Geräts im Format [Stunde:Minute:Sekunde] einstellen. System Date Aktuelles Datum des Geräts im Format [Monat/Tag/Jahr] einstellen.
Firmware konfigurieren 2.4 Register "Advanced" 2.4.2 "Peripheral Configuration" Konfiguration der Schnittstellen. "Peripheral Configuration" aufrufen Wählen Sie: "Setup Utility (Seite 9)" > "Advanced" > "Peripheral Configuration". Firmware-Einstellung Wert Einstellung im Auslie- Bedeutung ferungszustand IPC627E IPC647E IPC677E IPC847E Internal COM 1 Disabled Die COM1-Schnittstelle wird deaktiviert und die von ihr belegten Ressourcen werden frei.
Seite 14
Firmware konfigurieren 2.4 Register "Advanced" Firmware-Einstellung Wert Einstellung im Auslie- Bedeutung ferungszustand IPC627E IPC647E IPC677E IPC847E Onboard Ethernet Disabled Die Onboard-Ethernet-Schnittstelle "X1 P1" wird 1 (LAN 1, X1 P1) deaktiviert. Enabled Die Onboard-Ethernet-Schnittstelle "X1 P1" wird aktiviert. Onboard Ethernet 2 Disabled Die Onboard-Ethernet-Schnittstelle "X2 P1"...
Seite 15
Firmware konfigurieren 2.4 Register "Advanced" Firmware-Einstellung Wert Einstellung im Auslie- Bedeutung ferungszustand IPC627E IPC647E IPC677E IPC847E USB Port 9 (USB2 Disabled Die Schnittstelle USB 9 (USB2 P9, WFP) wird deak- P9, WFP) tiviert. Enabled Die Schnittstelle USB 9 (USB2 P9, WFP) wird akti- nur bei: •...
Firmware konfigurieren 2.4 Register "Advanced" 2.4.3 "SATA Configuration" "SATA Configuration" aufrufen Wählen Sie: "Setup Utility (Seite 9)" > "Advanced" > "SATA Configuration". Hier finden Sie Informationen zu (abhängig vom Gerätetyp ist ggf. nur eine Untermenge dieser SATA Ports sichtbar): ● Serial ATA Port 0 ●...
Seite 17
Firmware konfigurieren 2.4 Register "Advanced" Firmware-Einstellung Wert Einstellung im Auslie- Bedeutung ferungszustand IPC627E IPC647E IPC677E IPC847E Intel (VMX) Virtualiza- Disabled Die Virtualisierungsfunktionalität von Intel® wird ge- tion Technology sperrt. Enabled Die Virtualisierungsfunktionalität von Intel® wird frei- gegeben. VMM-Systeme (Virtual-Machine- Monitor) können die Prozessor-Unterstützung für Virtualisie- rungszwecke (Virtual Machine Extensions VMX) und zusätzliche Leistungsmerkmale der Vanderpool...
Firmware konfigurieren 2.4 Register "Advanced" 2.4.7.2 "PEG Port Configuration" Nachfolgende Informationen gelten für folgende PEG-Slots (abhängig vom Gerätetyp und vom Geräteausbau ist ggf. nur eine Untermenge dieser PEG-Slots sichtbar): ● PEG-Slot 0:1:0 ● PEG-Slot 0:1:1 ● PEG-Slot 0:1:2 "PEG Port Configuration" aufrufen Wählen Sie: "Setup Utility (Seite 9)"...
Firmware konfigurieren 2.4 Register "Advanced" 2.4.8 "PCH-IO Configuration" 2.4.8.1 "PCI Express Configuration" "PCI Express Root Port #" Nachfolgende Informationen gelten für folgende Root Ports (abhängig vom Gerätetyp und vom Geräteausbau ist ggf. nur eine Untermenge dieser Root Ports sichtbar): ● PCI Express Root Port 8 ●...
Firmware konfigurieren 2.4 Register "Advanced" 2.4.8.2 "SATA And RST Configuration" "SATA And RST Configuration" aufrufen Wählen Sie: "Setup Utility (Seite 9)" > "Advanced" > "PCH-IO Configuration" > "SATA And RST Configuration". Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E...
Seite 25
Firmware konfigurieren 2.4 Register "Advanced" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E Hot Plug Disabled Die Hot-Plug-Fähigkeit für SATA Port 3 wird deaktiviert. für SATA Port 3 Enabled Die Hot-Plug-Fähigkeit für SATA Port 3 wird aktiviert. nur bei: •...
Firmware konfigurieren 2.4 Register "Advanced" 2.4.10 "Fan Control Configuration" "Fan Control Configuration" aufrufen Wählen Sie: "Setup Utility (Seite 9)" > "Advanced" > "Fan Control Configuration". Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E Fan Control Mode Enhanced Bei hohen Temperaturen wird die Lüfterdrehzahl automa- tisch erhöht, um durch Kühlung die Prozessor-Leistung zu...
Firmware konfigurieren 2.5 Register "Security" Register "Security" 2.5.1 Ebene: Register "Security" Register "Security" aufrufen Wählen Sie: "Setup Utility (Seite 9)" > "Security". Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E TPM Availability Available Das TPM (Trusted Platform Module) ist im Betriebssy- stem sichtbar.
Seite 32
Firmware konfigurieren 2.5 Register "Security" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E TPM Operation SetPPRequired- ForChangePCRs (nur wenn TPM in _True der Hardware vor- handen ist) SetPPRequired- ForChangeEPS _False SetPPRequired- ForChan- geEPS_True ChangeEPS Clear TPM [Option deakti- Der Inhalt des TPM (Trusted Platform Module) bleibt viert]...
Seite 33
Firmware konfigurieren 2.5 Register "Security" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E Enabled Bei jedem Boot-Vorgang erscheint eine Passwort- Power on • Abfrage. Das General-Passwort oder ein Benutzer- Password Passwort muss eingegeben werden. (nur wenn ein Disabled Nur beim Öffnen von Setup Utility erscheint eine Pass- "Supervisor...
Firmware konfigurieren 2.6 Register "Power" Register "Power" 2.6.1 Ebene: Register "Power" Geräteverhalten nach einem Stromausfall und nach einem "Wake-Event". Register "Power" aufrufen Wählen Sie: "Setup Utility (Seite 9)" > "Power". Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E Wake on PME...
Seite 35
Firmware konfigurieren 2.6 Register "Power" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E Wake on LAN 1 Disabled Der LAN-Controller der Onboard-Ethernet-Schnittstelle "X1 (X1 P1) P1" kann das Gerät nicht einschalten. Enabled Der LAN-Controller der Onboard-Ethernet-Schnittstelle "X1 P1"...
Seite 36
Firmware konfigurieren 2.6 Register "Power" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E USB Ports 2/7 Disabled Der betreffende USB-Port wird im Betrieb nicht mit Span- (X65/X64) powered nung versorgt. Enabled Der betreffende USB-Port wird im Betrieb mit Spannung versorgt.
Seite 37
Firmware konfigurieren 2.6 Register "Power" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E USB Port 6 (X62) Disabled Der betreffende USB-Port wird im Betrieb nicht mit Span- powered nung versorgt. Enabled Der betreffende USB-Port wird im Betrieb mit Spannung versorgt.
Seite 38
Firmware konfigurieren 2.6 Register "Power" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E USB Ports 9/13 Disabled Der betreffende USB-Port wird im Betrieb nicht mit Span- (Front) powered nung versorgt. Enabled Der betreffende USB-Port wird im Betrieb mit Spannung nur bei: •...
Seite 39
Firmware konfigurieren 2.6 Register "Power" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E USB Port 10 Disabled Der betreffende USB-Port wird im Betrieb nicht mit Span- (USB3 P7) pow- nung versorgt. ered Enabled Der betreffende USB-Port wird im Betrieb mit Spannung versorgt.
Seite 40
Firmware konfigurieren 2.6 Register "Power" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E USB Port 14 (X60) Disabled Der betreffende USB-Port wird im Betrieb nicht mit Span- powered nung versorgt. Enabled Der betreffende USB-Port wird im Betrieb mit Spannung versorgt.
Seite 42
Firmware konfigurieren 2.7 Register "Boot" Firmware- Wert Einstellung im Auslie- Bedeutung Einstellung ferungszustand IPC627E IPC647E IPC677E IPC847E Disabled Booten über PXE (Preboot PXE = Preboot PXE Boot capa- • Executable Environment) wird Executable Environ- bility deaktiviert. ment (nur wenn "Net- Nur UEFI Network Stack wird Regelt das Booten work Stack"...
Firmware konfigurieren 2.7 Register "Boot" 2.7.2 "EFI" Auflistung der Boot-Medien. "EFI" aufrufen Wählen Sie: "Setup Utility (Seite 9)" > "Boot" > "EFI" ● Wenn "Add Boot Options" = "Auto", sind die Boot-Medien ausgegraut und können nicht verändert werden. ● Wenn "Add Boot Options" = "First" oder "Last", kann folgendes verändert werden: –...
Intel® Management Engine BIOS Extension (MEBx) konfigurieren Bei MEBx anmelden (Passwort vergeben) Vorgehensweise 1. Öffnen Sie das Firmware-Auswahlmenü (Seite 8). 2. Wählen Sie in der "Main Page" mit den Pfeiltasten der Tastatur die Option "Intel(R) Management Engine BIOS Extension". 3. Bestätigen Sie Ihre Auswahl mit der Taste <Return>. 4.
Intel® Management Engine BIOS Extension (MEBx) konfigurieren 3.2 Optionen der MEBx Optionen der MEBx Mit "Intel® Management Engine BIOS Extension" (MEBx) konfigurieren Sie wichtige Firmware-Einstellungen Ihres Geräts für die Nutzung der Intel® AMT-Funktionen und der Intel® Management Engine (ME). Folgende Optionen stehen für Intel® AMT-fähige Geräte zur Verfügung: ●...
Seite 47
Intel® Management Engine BIOS Extension (MEBx) konfigurieren 3.2 Optionen der MEBx Intel(R) AMT Configuration MEBx-Einstellung Bedeutung Manageability Feature Selection Intel® AMT-Funktionen werden aktiviert oder deaktiviert. Im Auslieferungszustand ist "Manageability Feature Selection" = Disabled. SOL/Storage Redirection/KVM Ein- und Ausschalten der Intel® AMT-Funktionen: (nur wenn "Manageability Feature •...
Seite 48
Intel® Management Engine BIOS Extension (MEBx) konfigurieren 3.2 Optionen der MEBx MEBx Exit MEBx verlassen. Die Änderungen werden gespeichert. Weiterführende Informationen Weiterführende Informationen zu MEBx finden Sie hier: Website Intel® (https://www.intel.de). Firmware/BIOS-Beschreibung SIMATIC IPC627E, IPC677E, IPC647E, IPC847E Betriebsanleitung, 10/2018, A5E45911199-AA...
Intel® AMT konfigurieren Um "Intel® Active Management Technology (Intel® AMT)" nutzen zu können, gehen Sie wie folgt vor: ● Aktivieren Sie zunächst die Intel® AMT-Funktionen in den Firmware-Einstellungen des Setup Utility. ● Danach konfigurieren Sie die Intel® AMT-Funktionen mit Intel® Management Engine BIOS Extension Intel®...
Sie diese in eine Datei schreiben. Informationen dazu finden Sie unter: "Ebene: Register "Exit" (Seite 44)". Vorgehensweise 1. Öffnen Sie die Seite "SIEMENS Industry Online Support (https://support.industry.siemens.com/cs/ww/de/view/75842768)". 2. Navigieren Sie im Bereich "Online Support; Treiber und BIOS Updates zum Download"...
Von USB-Stick booten Hinweis Damit das Gerät vom USB-Stick booten kann, muss im Register "Boot" die Option "USB Boot" auf "Enabled" gesetzt sein. 1. Schließen Sie den USB-Stick an das Gerät an. 2. Öffnen Sie das Firmware-Auswahlmenü (Seite 8). 3. Wählen Sie "Boot-Manager". 4.
Trusted Platform Module (TPM) aktivieren Entsprechend der bestellten Konfiguration kann Ihr Gerät über ein Trusted Platform Module verfügen. Das Trusted Platform Module ist ein Chip, der Ihr Gerät um Sicherheitsfunktionen erweitert. Dadurch ist z. B. ein verbesserter Schutz des Geräts gegen Manipulation möglich. Die Nutzung des Trusted Platform Module aktivieren Sie in den Firmware-Einstellungen.
Automatisches Einschalten des Geräts konfigurieren Sie können festlegen, dass sich das Gerät nach einer Trennung von der Netzspannung von mindestens 20 ms automatisch wieder einschaltet, sobald die Netzspannung wieder verfügbar ist. Die genaue minimal notwendige Ausfallzeit der Netzspannung ist abhängig von der Geräteausstattung und der Applikation.
Multi-Monitoring konfigurieren Sie können am Gerät mehrere Monitore gleichzeitig betreiben. Für das Multi-Monitoring können Sie die integrierte onboard Grafik-Schnittstelle (Internal Graphics Device = IGFX) und die Grafik-Schnittstelle der externen Grafikkarte (PEG-Grafikkarte) gleichzeitig benutzen. Weisen Sie dazu unter "Graphics Configuration" (Seite 20) den entsprechenden Firmware- Einstellungen die folgenden Werte zu.
Seite 56
Index Interrupt COM1-Schnittstelle, 13 Fan Control Configuration, 30 COM2-Schnittstelle, 13 Fan Control Mode, 30 Firmware-Auswahlmenü öffnen, 8 Firmware-Auswahlmenü Optionen, 8 KVM Feature Selection, 47 Firmware-Konfigurationsmenü, (Setup Utility) Firmware-Version, 10, (Artikelnummer) FW Update, 46 L2-Cache, 10 L3-Cache, 10 Load Custom Defaults, 44 General-Passwort Load Optimal Defaults, 44 einrichten, 32...
Seite 57
Index Passwort Management, 32 PCH-IO Configuration, 26 PCH Rev / SKU, 10 PCH-IO Configuration; PCI Express Configuration, PCH-FW Configuration, 27 System Agent (SA) Configuration, 22 PCH-IO Configuration, 26 Peripheral Configuration, 13 PCI Express Root Port #, 23 PCH-IO Configuration, 26 PCI Express Root Port 19, 23 SATA Configuration, 16 PCI Express Root Port 20, 23...
Seite 58
Index USB Ports 1/3 (USB Slot Adapter) Wake Cap, 35 USB Ports 2/7 (X65/X64) powered, 36 Threads, 10 USB Ports 2/7 (X65/X64) Wake Capability, 36 Timeout, 42 USB Ports 8/12 (USB2 P8/P12) powered, 37 Total Memory, 10 USB Ports 8/12 (USB2 P8/P12) Wake Cap, 37 USB Ports 9/13 (Front) powered, 38 konfigurieren, 31 USB Ports 9/13 (Front) Wake Capability, 38...
