Mögliche Einbauarten
Das Gerät kann auf folgende Arten eingebaut werden
● Montage mit Schrankwinkeln
● Montage auf Geräteböden
● Toweraufstellung: dafür können Sie ein Tower Kit separat bestellen (nicht in allen
Ländern erhältlich)

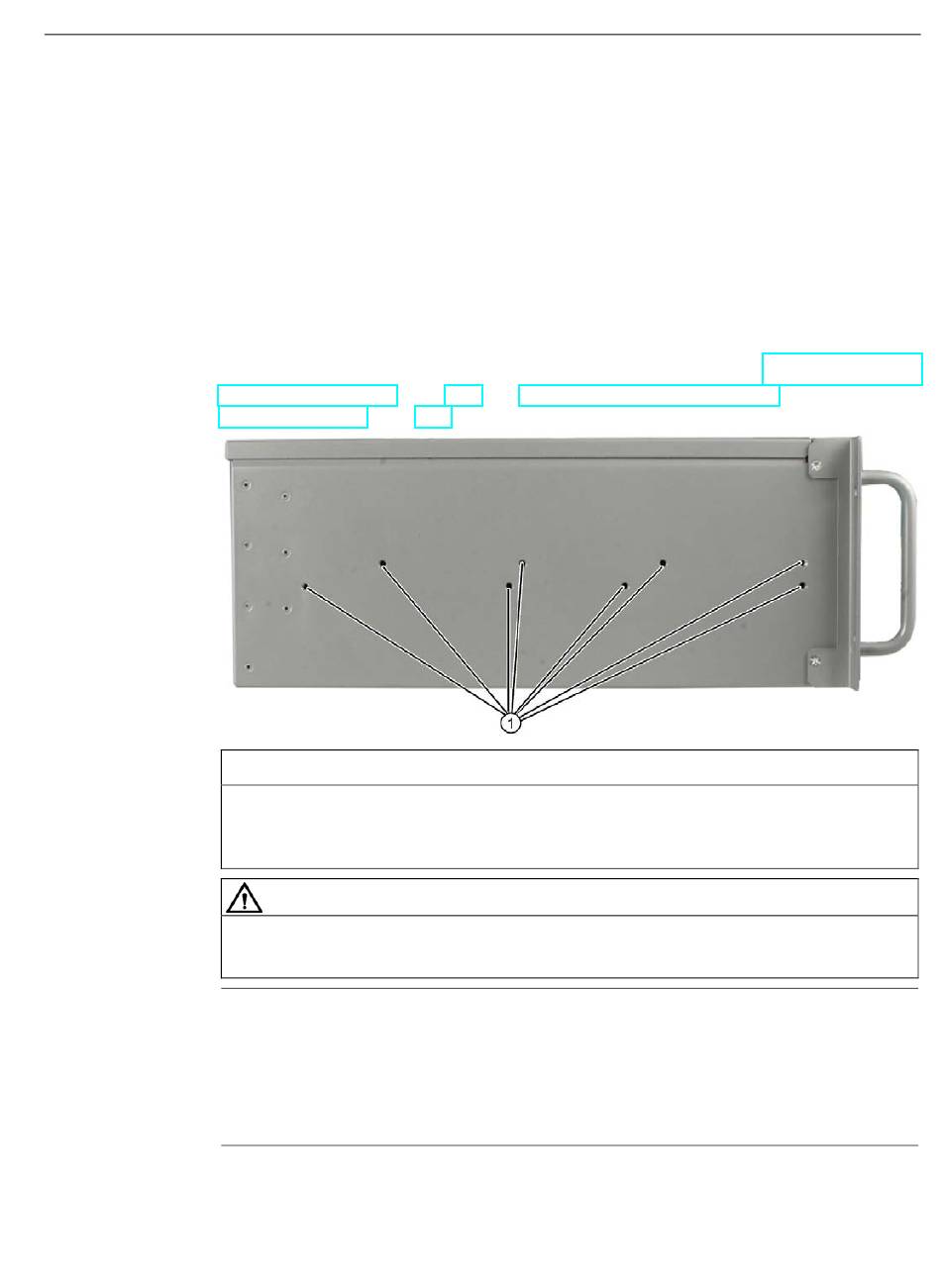

● Montage mit Teleskopschienen
Durch die Verwendung von Teleskopschienen kann das Gerät vollständig aus dem
Schrank oder Rack gezogen werden.
Genaue Angaben zu Teleskopschienen finden Sie in den Abschnitten Technische Daten
der Teleskopschienen (Seite 188) und Maßbild für die Verwendung von
Teleskopschienen (Seite 175).
Hinweis
Für den senkrechten Betrieb montieren Sie das Gerät auf eine waagrechte Unterlage aus
Metall und sichern Sie es gegen Umkippen. Dazu stehen von der Firma Rittal folgende
Geräteböden zur Verfügung:
Rittal Typ TE 7000.620, Rittal Typ VR 5501.655, Rittal Typ DK 5501.655. Beachten Sie
dazu auch die Hinweise des Schranklieferanten.
SIMATIC IPC847D
Betriebsanleitung, 03/2018, A5E32997452-AC
ACHTUNG
Teleskopschienen
Die Befestigungsschrauben der Teleskopschienen dürfen maximal 5 mm in das Gerät
hineinragen.
VORSICHT
Gefahr von Körperverletzung!
Eine ausschließliche Montage an den 19"-Halterungen der Front ist nicht erlaubt.
