Gerät erweitern und parametrieren
6.4 Erweiterungskarten
6.4.2

Erweiterungskarten ausbauen und einbauen

Voraussetzung
● Das Gerät ist geöffnet.
Vorgehensweise

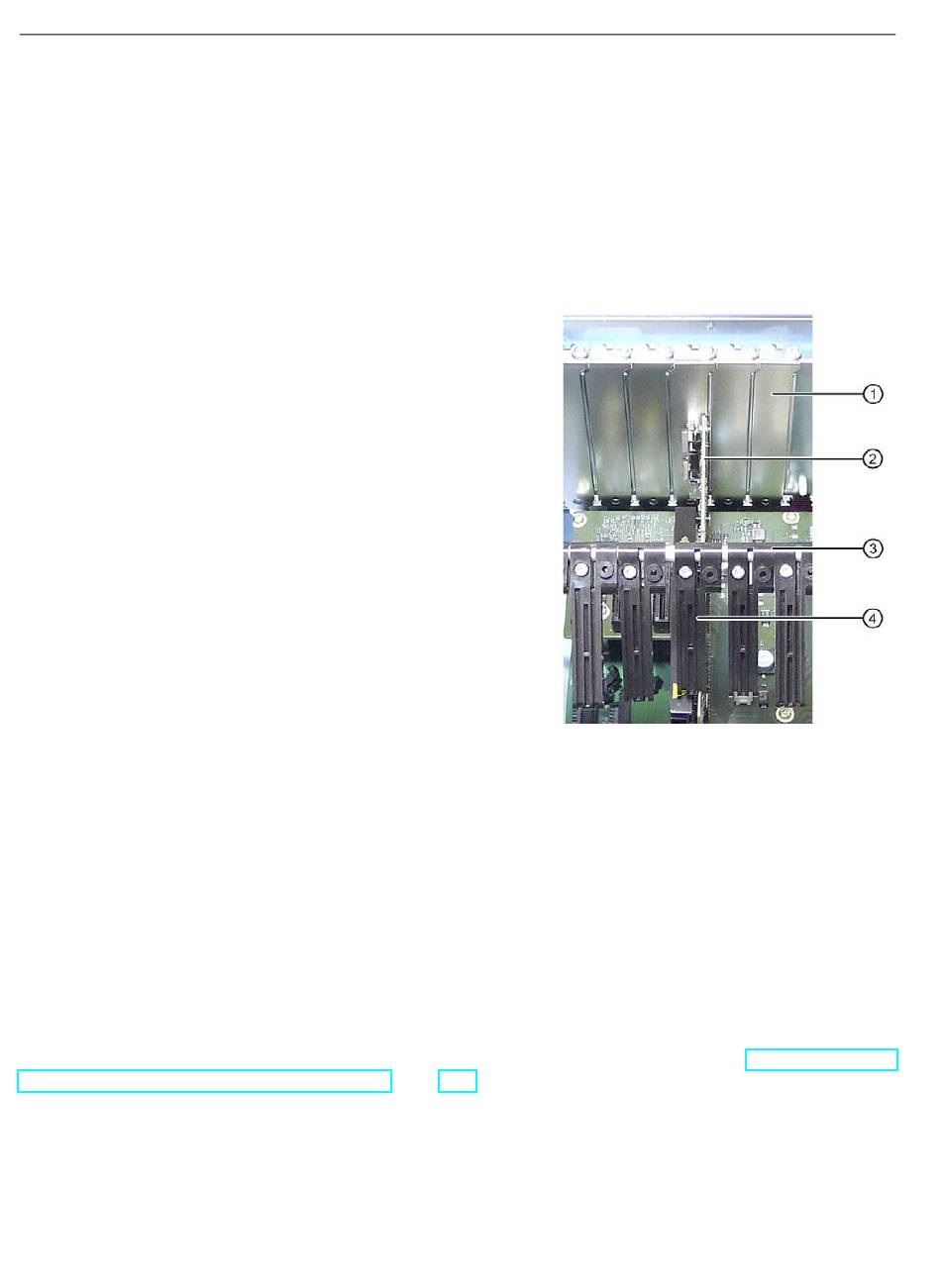

1. Nehmen Sie die Niederhalterstange
aus.
2. Schrauben Sie das Slot-Blech
sehenen Steckplatzes ab.
3. Stecken Sie die Erweiterungskarte
den vorgesehenen Steckplatz.
4. Schrauben Sie das Slot-Blech
terungskarte wieder an.
5. Setzen Sie die Niederhalterstange
ein *.
6. Lösen Sie den freien Kartenniederhalter
und setzen Sie ihn auf die Erweiterungskarte
auf.
7. Schrauben Sie den Kartenniederhalter fest.
Für kurze Erweiterungskarten können Sie die
Klemmschraube aus dem Niederhalter her-
ausdrehen und in die gegenüberliegende
Bohrung eindrehen.
8. Schließen Sie das Gerät.
* Um Erweiterungskarten mit niedriger Bauhöhe zu fixieren, liegen längere
Kartenniederhalter im Beipack. Tauschen Sie den Kartenniederhalter an der benötigten
Position auf der Niederhalterstange aus.
PCIe-Schnittstellen
Folgende Typen von PCIe-Schnittstellen stehen zur Verfügung:
● PCIe-Gen 2, Erweiterungskarten vom PCIe Typ Gen 1 und Gen 2 werden unterstützt.
● PCIe-Gen 3, Erweiterungskarten vom PCIe Typ Gen 1, Gen 2, Gen 3 und PEG werden
unterstützt.
Information über die Zuordnung von PCI/PCIe-Slots finden Sie im Kapitel "Busplatine -
Aufbau und Funktionsweise (Seite 213)".
