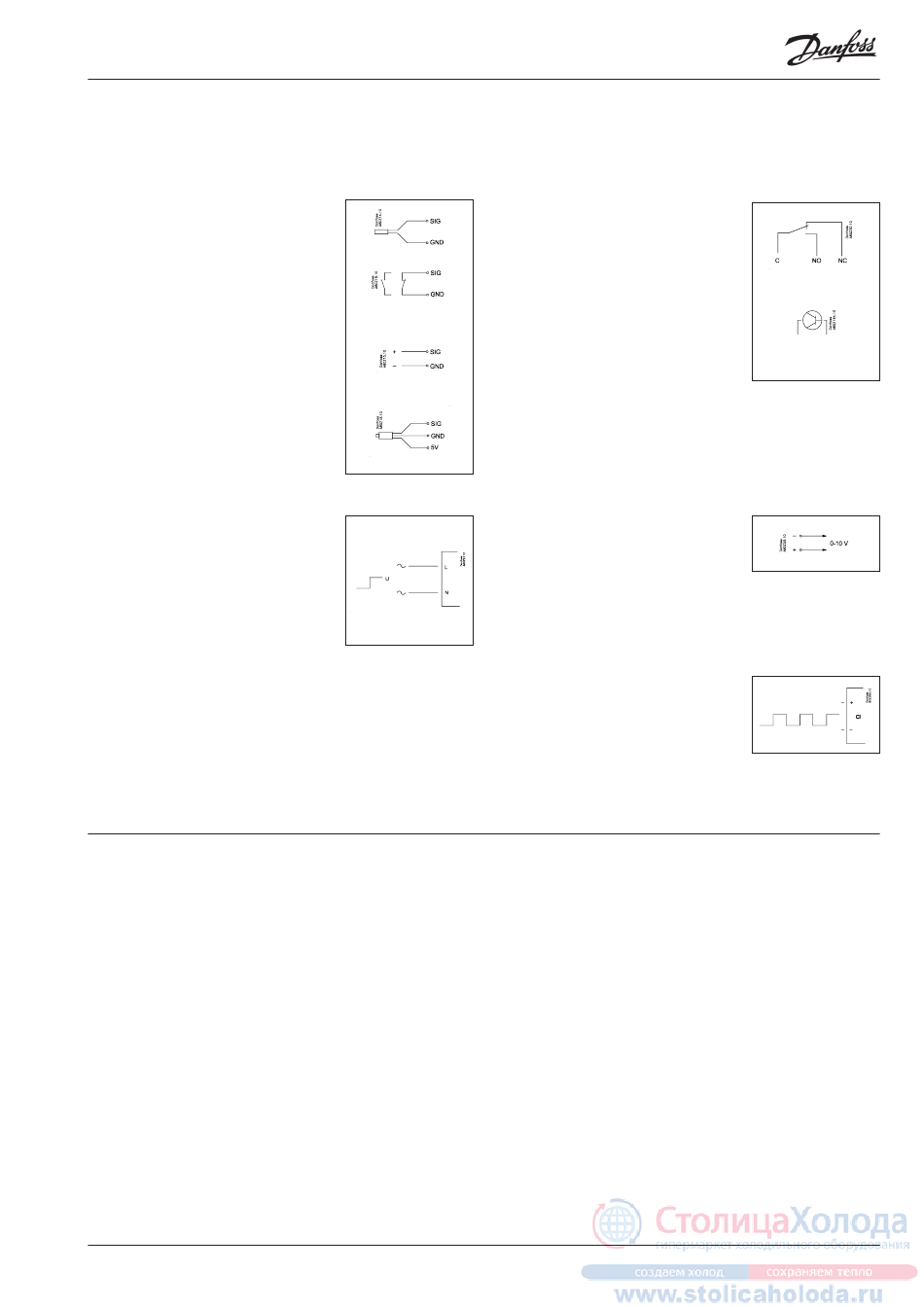

Anschlüsse
Prinzipiell finden sich folgende AnschlussTypen:
Analoge Eingänge „AI"
Dieses Signal ist an zwei Klemmen anzu-
schließen.
Es können folgende Signale empfangen
werden:
• Temperatursignal von einem Pt 1000 Ohm
Temperaturfühler
• Kontaktsignal, wobei der Eingang kurzge-
schlossen beziehungsweise geöffnet wird
• Spannungssignal von 0 bis 10 V
• Signal von einem Druckmessum former
typ AKS 32 oder AKS 32R.
FDie Spannungsversorgung des Druck-
messumformers erfolgt von der Klem-
menreihe des Moduls, wo sowohl eine 5
V als auch eine 12 V Versorgung vorhan-
den ist.
Bei der Programmierung ist der Druckbe-
reich des Druckmessumformers einzu-
stellen.
EIN/AUS-Spannungseingänge "DI"
Dieses Signal ist an zwei Klemmen anzu-
schließen.
• Das Signal muss 2 Niveaus haben, entwe-
der "0" V oder "Spannung" am Eingang.
Für diesen Signaltyp gibt es zwei ver-
schiedene Ausbaumodule:
- Niederspannungssignale z.B. 24 V
- Hochspannungssignale z.B. 230 V.
Bei der Programmierung ist die Funktion
einzustellen:
• Aktiv, bei spannungslosem Eingang
• Aktiv, bei unter Spannung liegendem
Eingang.

Begrenzungen

Da das System, was die Anzahl der angeschlossenen Einheiten be-
trifft, äußerst flexibel ist, ist zu kontrollieren, ob mit der getroffe-
nen Wahl, die wenigen auferlegten Grenzen eingehalten werden.
Die Komplexität des Reglers bestimmt sich aus der Software, der
Größe des Prozessors und der Größe des Speichers. Der Regler
verfügt dabei über eine bestimmte Anzahl von Anschlüssen, von
denen Daten erfasst werden können, und andere, die mit Relais
gekoppelt sind.
An der Datenkommunikationen darf es max. 200 Regler geben.
Max. 120 St. des Typs EKC und max. 15 verschiedene Typen und
Softwareversionen.
AK-SM 720
EIN/AUS-Ausgangssignale "DO"
Es gibt zwei Typen, und zwar:
• Relaisausgänge
Alle Relaisausgänge haben Wechsel-
kontakt, um die gewünschte Funktion
bei spannungslosem Regler möglich zu
machen.
• Solid state-Ausgänge
Der Ausgang lässt sich ähnlich wie ein
Relaisausgang mit einem externen Relais
verbinden.
Der Ausgang ist nur am Reglermodul
vorhanden.
Bei der Programmierung ist die Funktion
einzustellen:
• Aktiv, bei aktiviertem Ausgang
• Aktiv, bei deaktiviertem Ausgang.
Analoges Ausgangssignal "AO"
Dieses Signal ist anzuwenden, wenn ein
Steuersignal an einen externen Apparat,
z.B. einen Frequenzumrichter, gesandt
werden soll.
Bei der Programmierung ist der Signalbe-
reich einzustellen. 0-5 V, 1-5 V, 0-10 V oder
2-10 V.
Pulszählereingänge
Dieses Signal ist anzuwenden, wenn eine
Verbrauchsmessung erfolgen soll.
✔ Die Summe aller Anschlüsse darf 80 Stck. nicht überschreiten.
✔ Die Anzahl der Ausbaumodule ist zu begrenzen, die Gesamt-
leistung darf 32 VA (einschließlich Regler) nicht überschreiten.
✔ Es dürfen nicht mehr als 5 Druckmessumformer an ein Regler-
modul angeschlossen werden.
✔ Es dürfen nicht mehr als 5 Druckmessumformer an ein Ausbau-
modul angeschlossen werden.
Systemmanager RS8EC503 © Danfoss 02-2012
27
