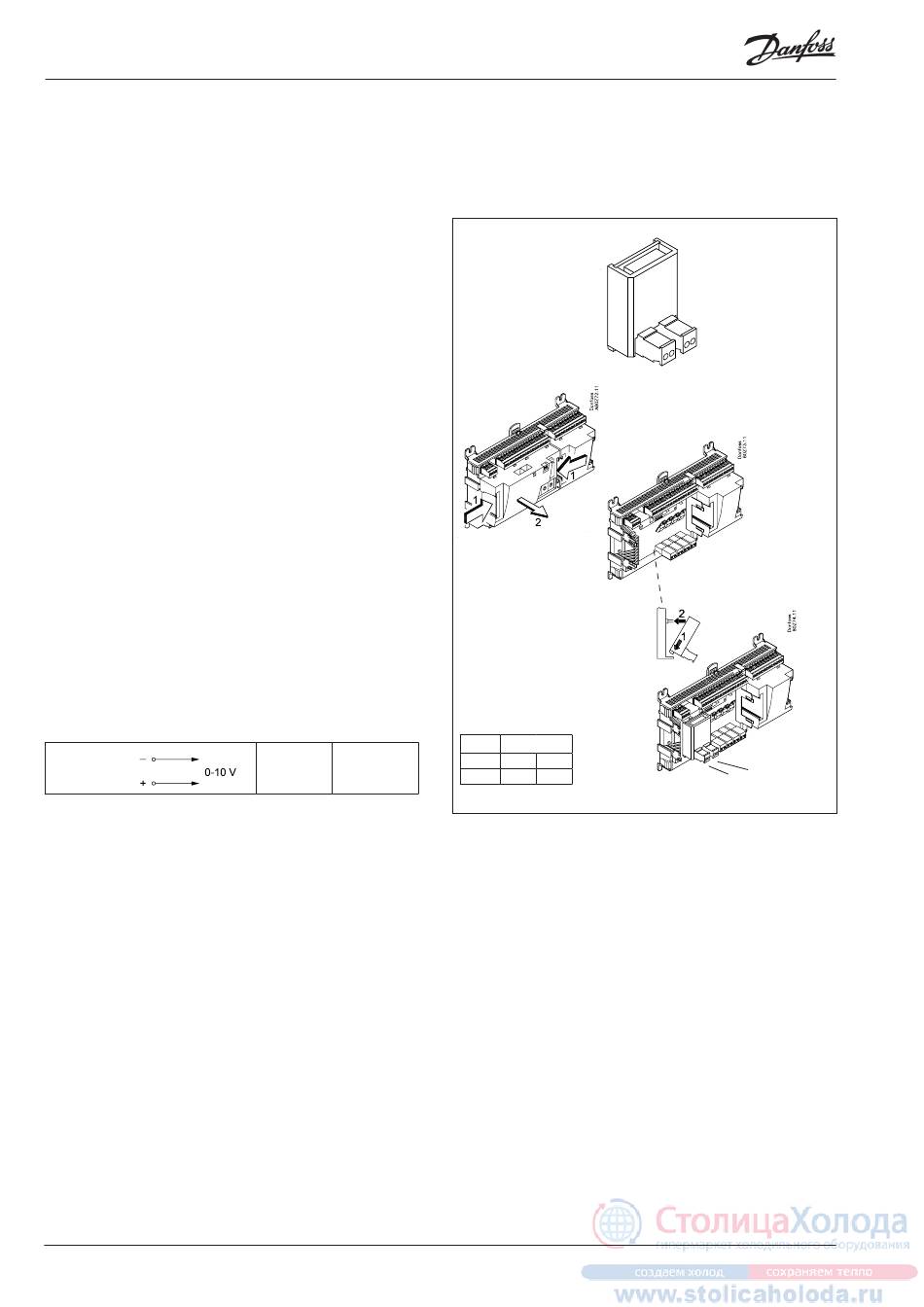

Ausbaumodul AK-OB 110
Funktion
Das Modul beinhaltet 2 analoge Spannungsausgänge von 0 -10 V.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt vom Reglermodul.
Platzierung
Das Modul ist auf der Platine im Inneren des Reglermoduls plat-
ziert.
Punkt
Die beiden Ausgänge haben Punkt 24 und 25. Sie werden auf
einer früheren Seite gezeigt, auf der auch der Regler beschrieben
ist.
Max. Belastung
I < 2,5 mA
R > 4 kohm
AO
24
AO
0 - 10 V
Systemmanager RS8EC503 © Danfoss 02-2012
1
Modul
Punkt
24
25
Typ
AO1
AO2
AO2
AO1
AK-SM 720
