Konfiguration

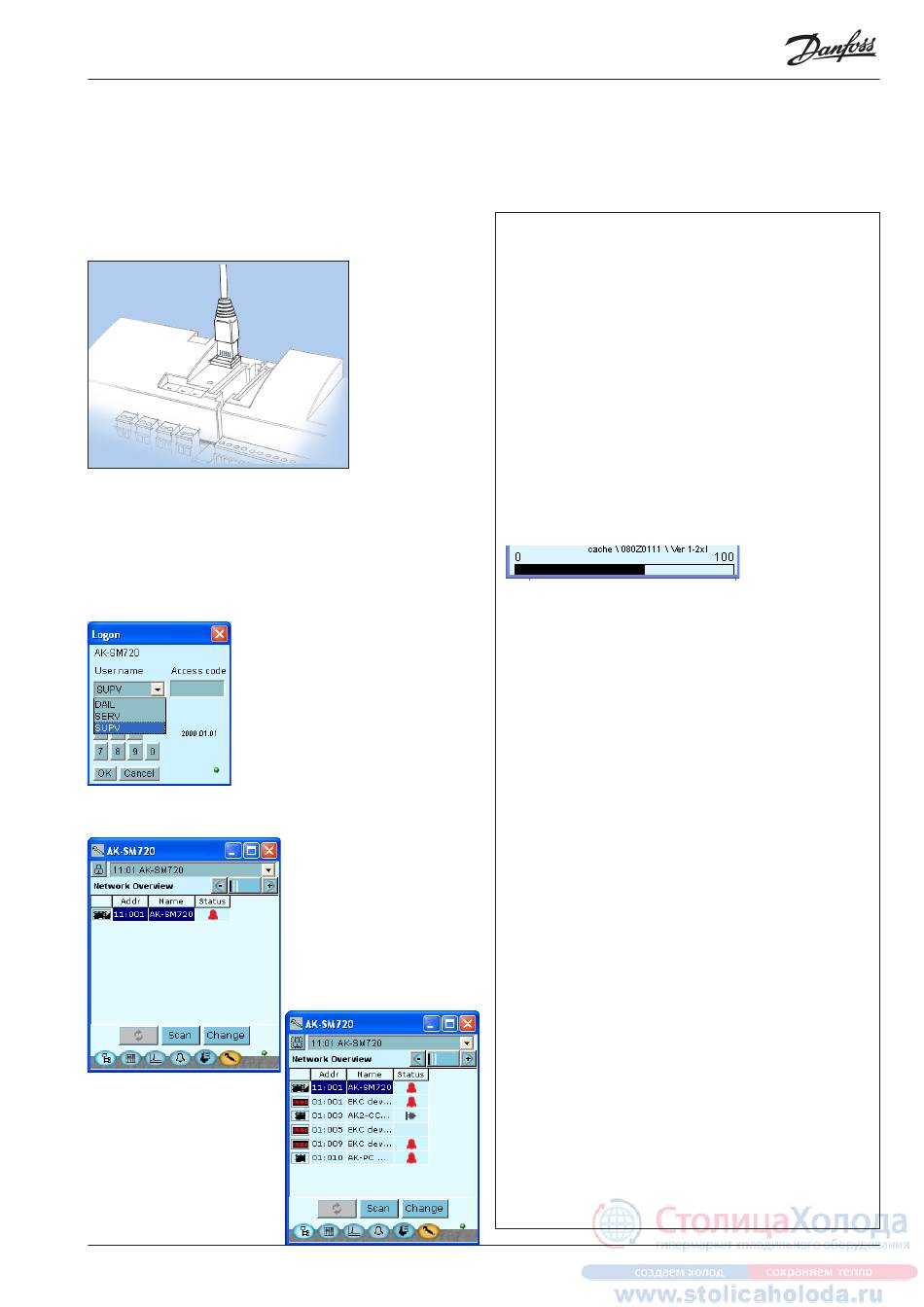

PC Anschliessen
PC mit dem Programm "Service Tool" mit dem Systemmanager
verbinden.
Der Regler ist vor Start des Service-Tool-Programms einzuschalten,
und die Leuchtdiode "Status" muss blinken.
Service Tool Programm starten
Anmelden mit Benutzername SUPV
Wählen Sie Benutzername SUPV, und geben Sie das entsprechen-
de Kennwort ein.
AK-SM 720
AK-Service Tool ist erst im Manual erwähnt.
Für Anschluss: Siehe bitte AK-ST.
Wird das Service-Tool erstmals mit einer neuen Version eines Reglers
verbunden, nimmt der Anlauf des Service-Tools etwas längere Zeit in
Anspruch. Der Fortschritt lässt sich auf dem Balken unten auf der Bild-
schirmmaske mitverfolgen.
Bei Lieferung des Reglers lautet das entsprechende Kennwort 123.
Nach dem Login im Regler wird immer das Übersichtsbild des Reglers
angezeigt.
Nach dem Login im Systemmanager wird immer das Übersichtsbild des
Reglers angezeigt.
In vorliegendem Fall ist das Übersichtsbild leer. Der Grund dafür ist, dass
der Systemmanager noch nicht konfiguriert wurde.
Die rote Alarmglocke ganz unten rechts zeigt an, dass vom Systemma-
nager ein aktiver Alarm registriert wurde. In unserem Fall ist die Ursache
des Alarms, dass im Regler noch keine Zeiteinstellung vorgenommen
wurde.
Die Adresse wird angezeigt als 11: 001.
Das bedeutet, dass das übergeordnete Netzwerk die 11 ist, und dass
dieses Netzwerk die 1 ist (das übergeordnete Netzwerk wird immer die
11 sein, das kann nicht geändert werden).
Später wird das Übersichtsbild auch die angeschlossenen Regler mit
ihren jeweiligen Adressen zeigen. Hier ist das Bild nur als Information
gedacht, so dass Sie sehen können, dass die Netzwerknummer die 1 ist.
Systemmanager RS8EC503 © Danfoss 02-2012
45
