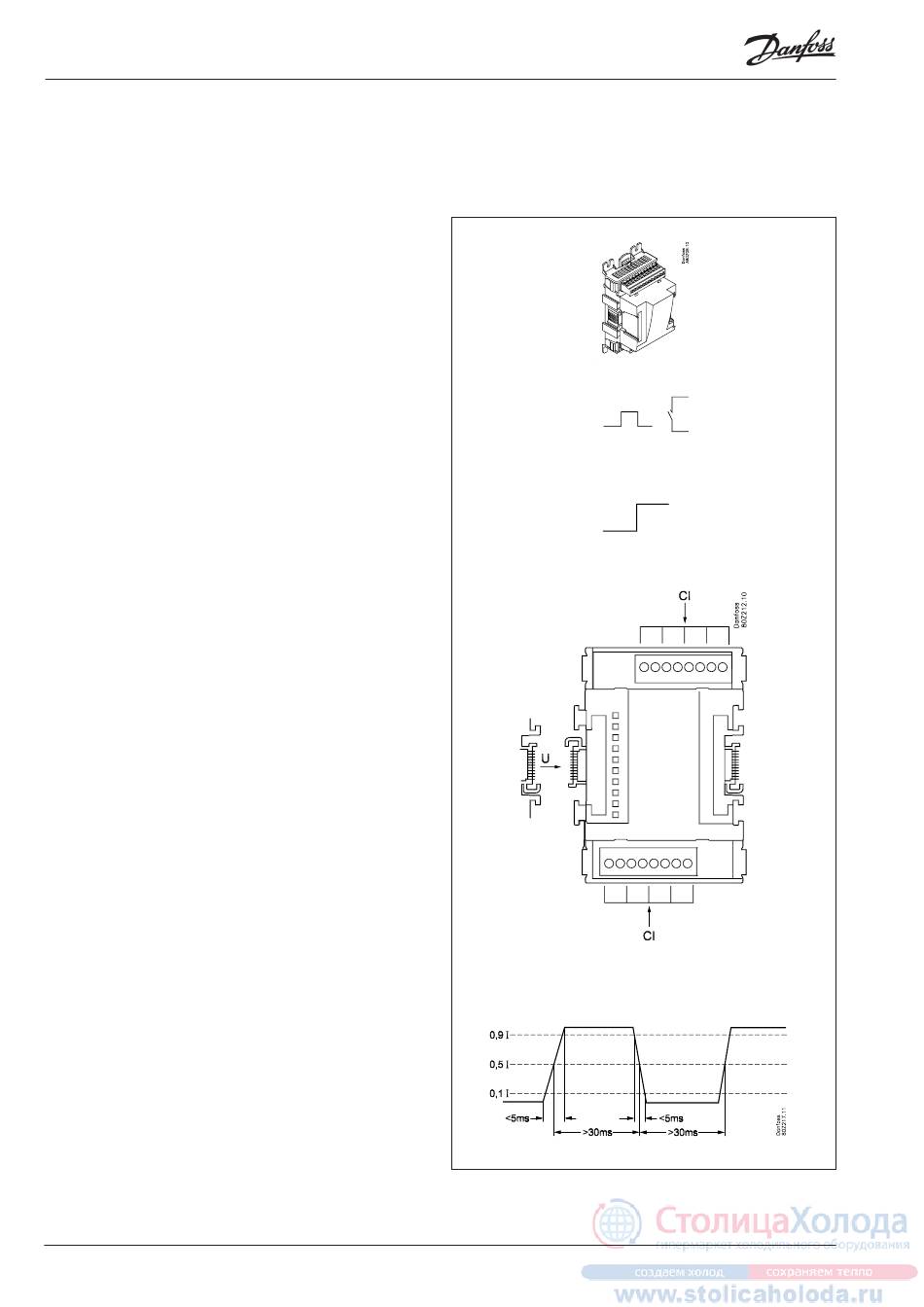

Ausbaumodul AK-XM 107A
Funktion
Das Modul enthält 8 Eingänge für die Pulszählung. Alternativ kann
der Eingang zur Registrierung eines Ein-/Aus-Signals verwendet
werden. (DI-Funktion).
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Leuchtdioden
Sie haben folgende bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
(Es gibt für die einzelnen Signaleingänge keine Leuchtdiodenanzeige)
Signal
Das Signal wird gemäß DIN 43864 registriert.
Anstiegszeiten und Abfallzeiten müssen kürzer als 5 ms sein.
Ein- und Auszeiten müssen länger als 30 ms sein.
