Gehen Sie wie folgt vor:
 Montieren Sie das Gerät wie in der Abbildung gezeigt an der Wandmon-
tageplatte. Hängen Sie dazu die obere Rastführung des Gerätes in die
Schiene ein und drücken Sie es nach unten gegen die Schiene bis zum
Einrasten.
 Befestigen Sie die Wandmontageplatte
vier Schrauben an einer ebenen Fläche an der Wand.
2.2.3

Erden

Verwenden Sie für den Erdungsleiter einen Leiterquerschnitt, der nicht klei-
ner ist als der Querschnitt des Versorgungsspannungsanschlusses, mindes-
tens jedoch von 0,75 mm² (AWG18).
Die Erdung des Gerätes erfolgt über eine separate Erdungsschraube an der
Frontblende.
2.3

SFP-Transceiver montieren (optional)

Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein, die sich für
dieses Gerät eignen.
Siehe „Zubehör" auf Seite 62.
Gehen Sie wie folgt vor:
 Entfernen Sie die Schutzkappe des SFP-Transceivers.

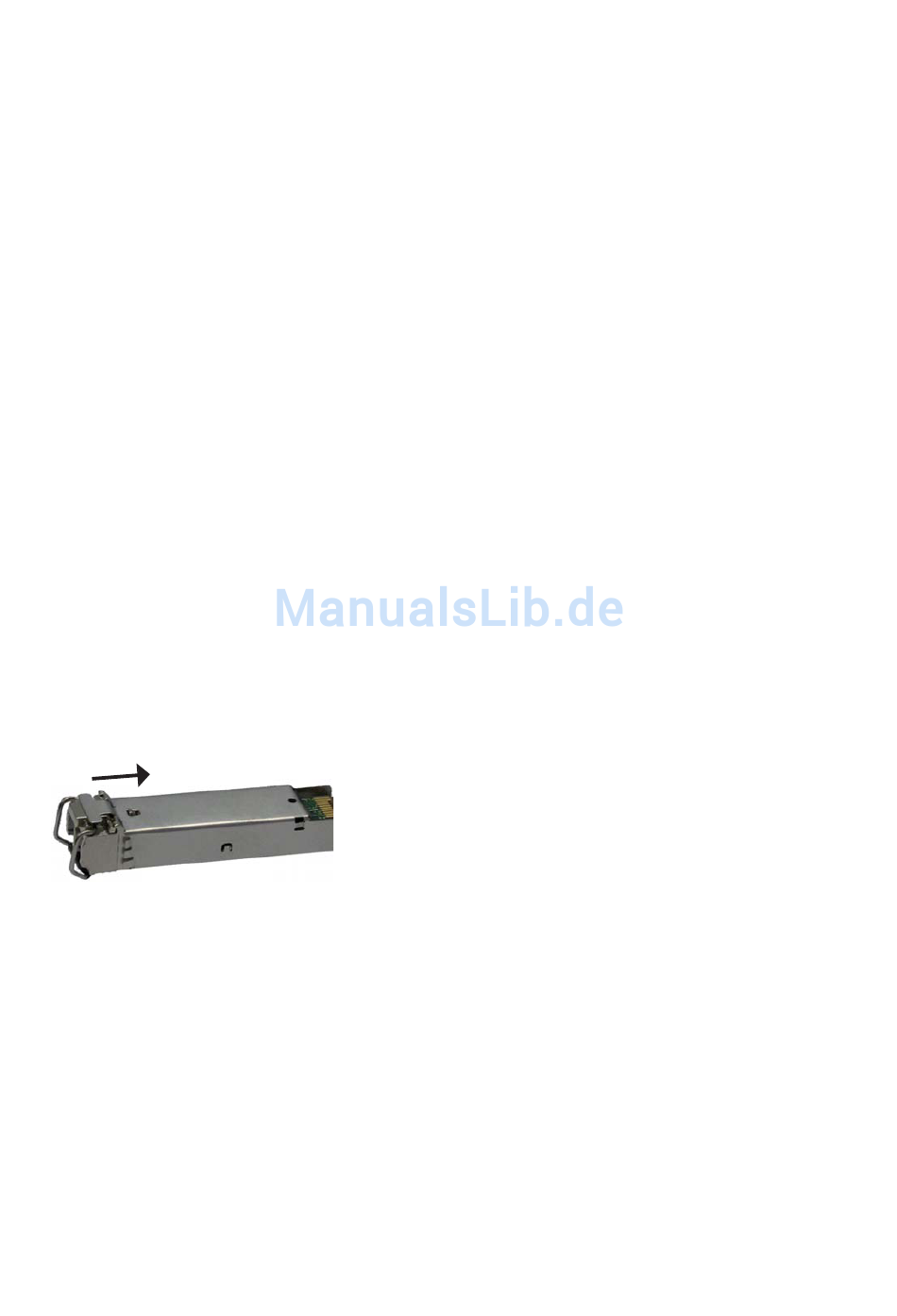

 Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in
den Schacht, bis er einrastet.
44
(siehe auf Seite 62 „Zubehör")
Installation RSR20/RSR30
mit
Release 04 10/2015
