Messungen V/Hz – Ω – Temp –

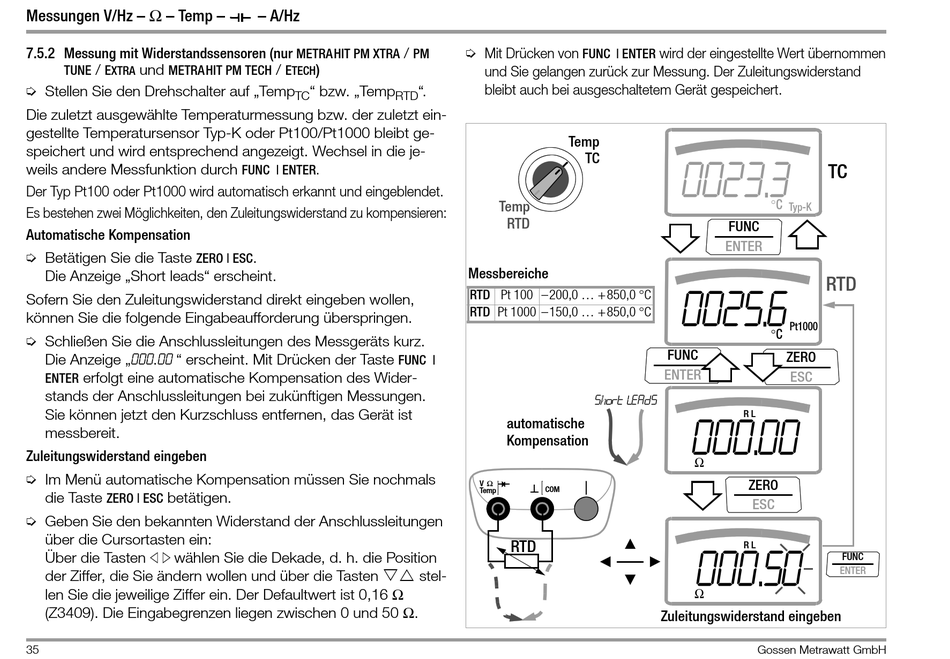

7.5.2 Messung mit Widerstandssensoren (nur
/
und
TUNE
E
METRAHIT PM TECH
XTRA
➭ Stellen Sie den Drehschalter auf „Temp
Die zuletzt ausgewählte Temperaturmessung bzw. der zuletzt ein-
gestellte Temperatursensor Typ-K oder Pt100/Pt1000 bleibt ge-
speichert und wird entsprechend angezeigt. Wechsel in die je-
weils andere Messfunktion durch
Der Typ Pt100 oder Pt1000 wird automatisch erkannt und eingeblendet.
Es bestehen zwei Möglichkeiten, den Zuleitungswiderstand zu kompensieren:
Automatische Kompensation
➭ Betätigen Sie die Taste
ZERO | ESC
Die Anzeige „Short leads" erscheint.
Sofern Sie den Zuleitungswiderstand direkt eingeben wollen,
können Sie die folgende Eingabeaufforderung überspringen.
➭ Schließen Sie die Anschlussleitungen des Messgeräts kurz.
Die Anzeige „000.00 " erscheint. Mit Drücken der Taste
erfolgt eine automatische Kompensation des Wider-
ENTER
stands der Anschlussleitungen bei zukünftigen Messungen.
Sie können jetzt den Kurzschluss entfernen, das Gerät ist
messbereit.
Zuleitungswiderstand eingeben
➭ Im Menü automatische Kompensation müssen Sie nochmals
die Taste
betätigen.
ZERO | ESC
➭ Geben Sie den bekannten Widerstand der Anschlussleitungen
über die Cursortasten ein:
Über die Tasten
wählen Sie die Dekade, d. h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten
len Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,16 Ω
(Z3409). Die Eingabegrenzen liegen zwischen 0 und 50 Ω.
35
– A/Hz
/
METRAHIT PM XTRA
PM
/
)
E
TECH
" bzw. „Temp
".
TC
RTD
.
FUNC | ENTER
.
FUNC |
stel-
➭ Mit Drücken von
FUNC | ENTER
und Sie gelangen zurück zur Messung. Der Zuleitungswiderstand
bleibt auch bei ausgeschaltetem Gerät gespeichert.
Temp
TC
Temp
RTD
Messbereiche
RTD Pt 100 –200,0 ... +850,0 °C
RTD Pt 1000 –150,0 ... +850,0 °C
short leads
automatische
Kompensation
Ω
V
COM
Temp
RTD
wird der eingestellte Wert übernommen
0023.3
TC
°C
Typ-K
FUNC
ENTER
RTD
0025.6
Pt1000
°C
FUNC
ZERO
ENTER
ESC
R L
000.00
Ω
ZERO
ESC
R L
000.50
Ω
Zuleitungswiderstand eingeben
Gossen Metrawatt GmbH
