Antrieb mit IC Advanced – mit BusLink

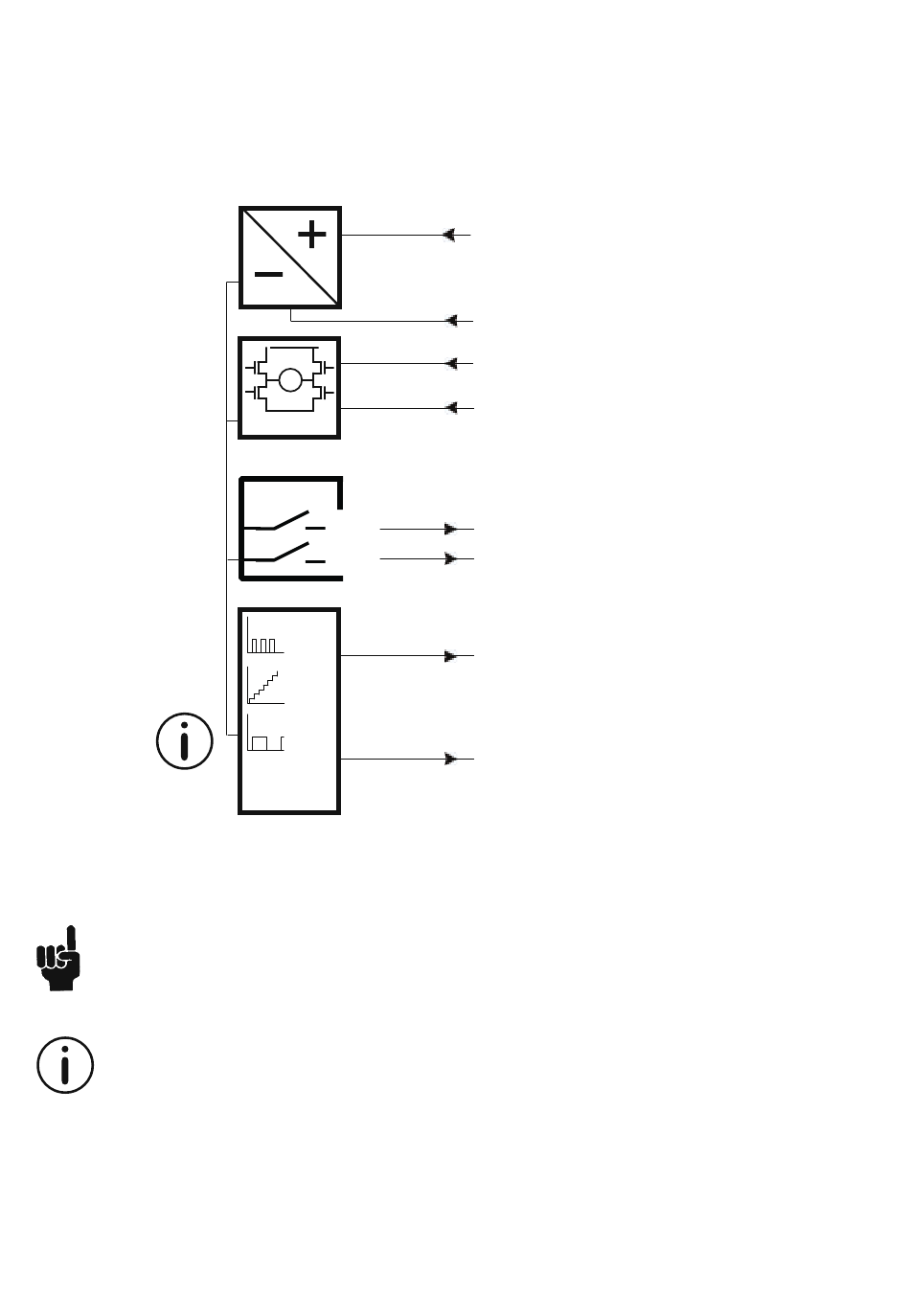

Anschlussdiagramm:
Abb. 10: 14xxxxxxxxxx3x1x=xx1xxxxxxxxxx
Bitte beachten Sie, daß wenn der Stromanschluss nicht korrekt verbunden ist, der Aktuator beschädigt
werden kann!
Das BusLink Software-Tool ist für IC Advanced erhältlich und kann wie folgt verwendet
werden: Diagnose, Handbetrieb und Konfiguration
BusLink-Software hier herunterladen: http://www.linak.de/techline/?id3=6463
Weitere Informationen zum einfachen Einrichten von BusLink finden Sie in dieser BusLink-Kurzanleitung:
http://de.linak.de/BusLink_Quick_Guide
Bitte beachten Sie, dass BusLink-Kabel gesondert erworben werden müssen!
Artikelnummer für BusLink Kabel-Kit: 0147999 (Adapter + USB2Lin)
NACH INNEN
M
NACH AUSSEN
H-Brücke
IN
OUT
Hall
Rückmeldung
0-10 V
PWM
50% 50%
SIGNAL GND
4-20 mA
Seite 32 von 80
BRAUN
12/24 V DC
BLAU
SCHWARZ
ROT
GELB
GRÜN
VIOLETT
WEISS
